Autocad中图层概念讲解及图层命令的位置

图层的概念讲解

AutoCAD中绘制任何对象都是在图层上进行的。图层就好像一张张透明的图纸。整个图形就相当于若干个透明图纸上下叠加的效果。一般情况下,相同的图层上具有相同的线型、颜色、线宽等特性。

我们可以根据自己的需要建立、设置图层。比如在建筑设计中,可以将墙体、门窗、家具、灯具分别放置到不同的图层。CAD允许我们建立多个图层,但是绘图工作只能在当前图层上进行。


命令的位置

图层的创建和设置在“图层特性管理器”对话框中进行,打开此对话框有以下几种方法:

1选择菜单栏上“格式“”图层“,


2单击“图层”工具栏上的“特性管理器”按钮


图层管理器的介绍及如何新建、删除和重命名

下面我们将要学习的内容有:

  1. 图层特性管理器的介绍
  2. 图层的新建、删除和重命名

在进行操作之前我们先:

  1. 打开我们准备好的练习文件“创建和设置图层.dwg”
  2. 设置状态栏,如希图所示:


3.   以下的所有操作都是在这个练习文件中进行的。


图层特性管理器的介绍

在命令行内输入“图层特性”英文名称:LAYER/LA,空格确定,系统将弹出“图层特性管理器”对话框,如下图所示。


在该对话框中,可以看到所有图层列表、图层的组织结构和各图层的属性和状态。对于图层的所有操作,如新建、重命名、删除及图层特性的修改等,都可以在该对话框中完成。

下面我们就对这个对话框里的选项进行讲解:

“状态”:用来指示和设置当前图层,双击某个图层状态列图标可以快速设置该图层为当前层。

“名称”:用于设置屠城名称。选中一个图层使其以蓝色高亮显示,单击“名称”特性列的表头,可以让图层按照图层名称进行升序或降序排列。

“打开/关闭”开关:用于控制图层是否在屏幕上显示。隐藏的图层将不被打印输出。

“冻结/解冻”开关:用于将长期不需要显示的图层冻结。可以提高系统运行速度,减少图形刷新的时间。AutoCAD不会在被冻结的图层上显示、打印或重生成对象。

“锁定/解锁”开关:如果某个图层上的对象只需要显示、不需要选择和编辑没那么可以锁定该图层。

“颜色、线型、线宽”:用于设置图层的颜色、线型及线宽属性。

“打印样式”:用于为每隔图层选择不同的打印样式。如同每个图层都有颜色值一样每个图层也都具有打印样式特性。AutoCAD有颜色打印样式和图层打印样式两种,如果当前文档使用颜色打印样式时,该属性不可用。

“打印开关”对于那些没有隐藏也没有冻结的可见图层,可以通过点击“打印”特性项来控制打印时该图层是够打印输出。

“图层说明”:用于为每个图层添加单独的解释、说明性文字。


图层的新建、删除和重命名

介绍完各个选项的含义之后,我们就可以对图形进行相关的操作了。

新建图层:

在对话框上方点击新建按钮。击四下就新建四个图层,如图所示:


图层的删除:在打开的图形特性管理器上选择我们上一步创建的“图层4”,单击“删除”按钮,就可以删除我们选定的图层,如图所示:



注意:AutoCAD规定以下4类图层不能被删除:

0层和Defpoints图层。

当前层。要删除当前层,可以先改变当前层到其他图层。

插入了外部参照的图层。要删除该层,必须先删除外部参照。

包含了可见图形对象的图层。要删除该层,必须先删除该层中的所有图形对象

提示:包含了对象的图层,在“图层管理器”对话框的状态图标显示为蓝色,否则显示为灰色。

如图所示:



重命名图层:

默认情况下,创建的图层会依次以“图层1”、“图层2”进行命名。我们可以将其重命名。重命名方法:在“图形特性管理器”对话框中选中需要的重命名的图层后,按F2键。此时名称文本框呈可编辑状态,输入名称即可。

也可以在图层的名称出双击,或者在创建新图层时直接在文本框中输入新名称。

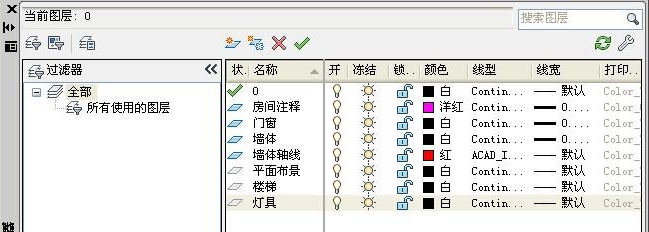

这里我们选择“图层1”按F2键输入新名称“平面布景”按回车键确定,然后用同样的方法,将图层2、图层3分别重命名为楼梯、灯具。命名完成后如希图所示:


在Autocad中图层特性的设置

设置图层特性

图层特性是属于该图层的图形对象所共有的外观特性,包括层名、颜色、线型、线宽和打印样式等。我们对图层的这些特性进行设置后,该图层上的所有图形对象的特性就会随之发生改变。

设置为当前图层:

当前层是当前工作状态下正使用的图层。当设定某一图层为当前层后,接下来所绘制的全部图形对象都将位于该图层中。如果以后想在其他图层中绘图,就需要更改当前层设置。

设置当前图层的方法有三种,我们以将“房间注释”层设置为当前图层为例:

1 在“图层特性管理器”对话框中,单击对话框上方的“置为当前”按钮,如图所示:


2在图层特性管理器对话框中“房间注释”图层的状态栏上双击。


3 在功能区的图层面板处,展开图层列表,点击“房间注释”层即可,如图所示:


4 在图层工具栏的下拉列表框中选择需要的图层,如图所示:



设置图层颜色:

图层的颜色实际上就是图层中图形的颜色,每个图层都可以设置颜色,不同图层可以设置相同的颜色,也可以设置不同的颜色,使用颜色可以非常方便地区分各图层上的对象

单击“图层特性管理器”中的“颜色”属性项,可以打开“选择颜色”对话框,如下图所示,选择需要的颜色即可。AutoCAD提供了7种标准颜色,即红、黄、绿、青、蓝、紫和白。


在“颜色选择”对话框中,可以使用“索引颜色”、“真彩色”和“配色系统”3个选项卡为图层设置颜色。

①“索引颜色”选型卡:这是对话框默认进入的选项卡。

“索引颜色”选项卡实际上是一张包含256种颜色的颜色表。它可以使用AutoCAD的标准颜色(ACI颜色)。在ACI颜色表中,每一种颜色用一个ACI编号(1~255之间的整数)标识。

②“真色彩”选项卡:使用24位颜色定义显示16M种颜色。指定真彩色时,可以使用RGB或HSL颜色模式。如果使用RGB颜色模式,则可以指定颜色的红、绿、蓝组合;如果使用HSL颜色模式,则可以指定颜色的色调、饱和度和亮度要素,如下图所示。在这两种模式下,可以得到同一种所需的颜色,但是组合颜色的方式不同。


③“配色系统”选项卡:使用标准Pantone配色系统设置图层颜色,如下图所示:


这里我们以将“平面布景”层改为青色为例。在图形特性管理器中,选择“平面布景”层“颜色”属性项。


屏幕上将弹出“选择颜色”对话框,在“索引颜色”选项卡内选择标准颜色“青色”,点击确定,如下图所示:


这样就完成了“房间注释”层的颜色设置。从图层特性管理器中可以看到“平面布景”层变为青色。我们可以用同样的方法设置其他图层的颜色。


设置图层线型及其比例:

下面我们设置线型

一、设置图层线型

图层线型表示图层中图形线条的特性,不同的线型表示的含义不同,默认情况下是Continuous线型,设置图层的线型可以区别不同的对象。在AutoCAD中既有简单线型,也有由一些特殊符号组成的复杂线型,以满足不同国家或行业标准的要求。

下面我们就以将灯具层设置成虚线为例:

  1. 选择“灯具”图层,单击该图层的“线型”栏中的图标:


系统将打开如下图所示的选择线型对话框。该对话框中列出了当前已经加载的线型。我们可以点击列表里的线型。


2   当我们需要的线型没有在列表中时,我们可以加载线型。单击“加载”按钮,打开如下图所示的“加载或重载线型”对话框。


3    在对话框中选择我们需要的线型,点击确定。这里我们选择“ACAD-IS002W100”线型,单击“确定”按钮完成加载。返回选择线型对话框,选择刚加载的线型,然后单击“确定”按钮完成设置。


4   将灯具层设置为当前层,在绘图区绘制如下图所示的圆,我们可以观察到线型效果为虚线。我们可以用同样的方法来设置其他图层的线型。



二、设置线型比例

由于绘制的图形尺寸大小的关系,致使非连续的线型,其样式不能被显示出来,这时就需要通过调整线型的比例来使其显现。

设置线型比例值的方法:在命令行中执行LTS命令,输入新的线型比例值;

或者在菜单栏执行格式----线型命令,打开线型管理器,点击显示/隐藏细节按钮,展开详细信息。

更改“全局比例因子”,可以设置当前文件中所有非连续图线的线型比例。更改“当前对象缩放比例”可以设置在线型列表中选中的线型的比例。


系统默认的所有的线型比例均为1,以虚线为例。线型比例为1和5的情况如下图所示:


可以看到,将线型比例值变大后,图中的虚线(非连续线)变稀了。


设置图层线宽:

使用不同宽度的线条表现对象的大小或类型,可以提高图形的表达能力及可读性。如下图所示设置线宽前后的效果对比,显而易见,设置图层线宽后,图层更为清晰、直观。



我们以将“平面布景”层的线宽设置成0.3为例:

选择“平面布景”层,单击“图层特性管理器”对话框中间列表框“线宽”栏的图标


将打开如下图所示“线宽”,对话框,在列表框中选择需要的线宽,这里我们选择0.3,点击确定,即可完成线宽设置。


设置好后的图层线宽:


图层中线宽的设置方法

1、设置了图层线宽后,如果要在屏幕上显示出线宽,必须打开线宽开关按钮。

2、设置线宽的其他方法

选择菜单栏上的“格式”“线宽”命令,或者在命令行执行“LW”命令,都可以打开“线宽设置”对话框。我们可以在这个对话框里对图形线宽进行具体设置。线宽设置对话框如下图所示:
