施工现场常见的安全标志都有哪四类?

2020年5月15日
评论
4,203

常见的安全标志可分为那四类?

禁止标志;警告标志;指令标志;提示标志。

安全标志基本要求

1. 施工现场安全标识牌形式、内容及使用应符合《安全标志及其使用导则》(GB 2894-2008)要求。

2. 安全标志采用镀锌铁板(有触电危险的作业场所应使用绝缘材料)、PVC板或铝塑板制成,面层采用户外车贴。

3. 安全标志应设置于明亮、醒目处。设置的高度,应尽量与人眼的视线高度相一致。

4. 安全标志不应设在门、窗、架等可移动的物体上,以免标志牌随母体物体相应移动,影响认读。安全标志前不得放置妨碍认读的障碍物。

5. 多个安全标示在一起设置时,应按警告、禁止、指令、提示类型的顺序,先左后右、先上后下地排列。

6. 安全标志应随时进行检查,如发现有破损、变形、褪色等不符合要求时应及时修整或更换。

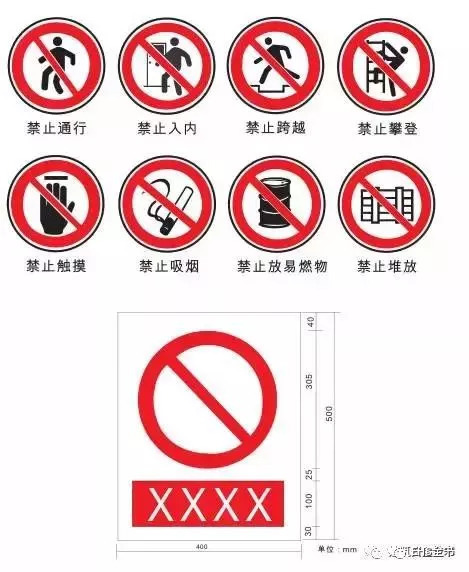

1 禁止标志

1. 禁止标志牌的基本形式是白色长方形衬底,涂写红色

圆形带斜杠的禁止标志,下方文字辅助标志衬底色为

黑色,字体为黑字体,白色字。

2. 标志牌宽x高=400mmx500mm。

3. 禁止内容根据图标自定。

施工现场常见的安全标志都有哪四类?

2 警告标志

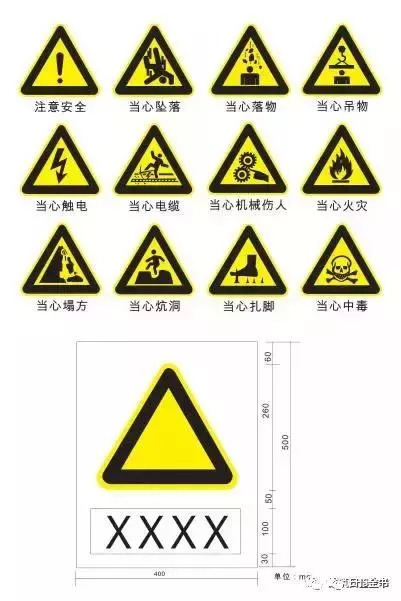

1. 警告标志牌的基本形式是白色长方形衬底,涂写黄色

正三角行及黑色标识符警告标志,下方为黑框白底,

黑体黑字。

2. 标志牌宽x高=400mmx500mm。

3. 禁止内容根据图标自定。

施工现场常见的安全标志都有哪四类?

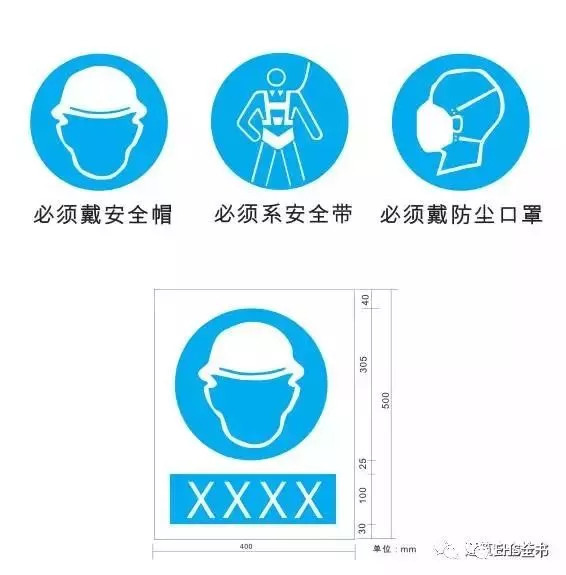

3 指令标志

1. 指令标志牌为白色长方形衬底,上面涂写蓝色图形标

志,标识符为白色,下方文字辅助标志衬底色为蓝

色,字体为黑体字,白色字。

2. 标志牌宽x高=400mmx500mm。

3. 指令内容根据图标自定。

施工现场常见的安全标志都有哪四类?

4 安全提示标志

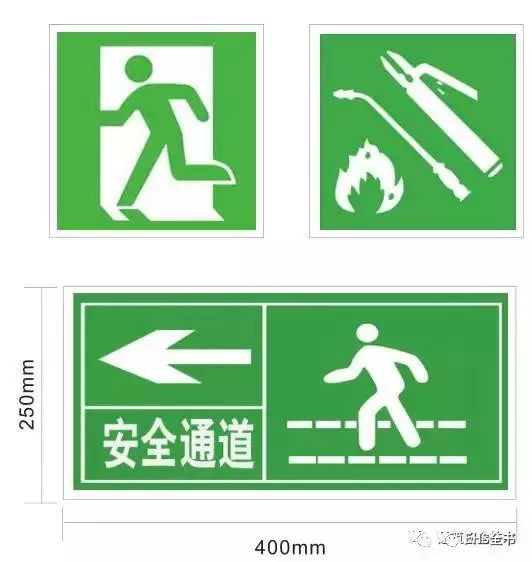

1. 提示标志牌的基本形式是绿色正方形,标识符为白

色,下面为黑体字。

2. 标志牌宽x高=250mmx250mm。

3. 指令内容根据图标自定。

施工现场常见的安全标志都有哪四类?

5 安全宣传图牌

1. 施工现场醒目位置制作戴好安全帽的宣传画图牌。

2. 建议尺寸总高度3 x 6m或4 x 6m(可同比例缩放)。

3. 安全理念为横式条幅,悬挂于主体结构醒目位置外脚

手架上,尺寸宜为1 x12m。

4. 使用喷绘布进行制作。

施工现场常见的安全标志都有哪四类?

6 公示牌

1. 项目负责人带班图牌悬挂于施工现场明显位置,相片

安放使用亚克力槽。

2. 宽×高=550mm×1000mm。

3. 危险性较大工程安全责任公示牌,施工现场危险性较

大分部分项工程实施时,必须挂“安全责任公示

牌”。公示牌悬挂于工程施工部位便于公示处。

4. 工程名称指危险性较大的分部分项工程的名称。工程

负责人指本分部分项工程实施的主要负责人。方案编

制人和方案审批人指本分部分项工程专项施工方案的

编制人和审批人。检查验收负责人指负责组织本分部

分项工程验收及日常监督检查的负责人。

5. 公示牌应公示各负责人的姓名及照片。

6. 安全技术要求简明扼要,突出重点,并应有相应的应

急处置措施。

7. 公示牌制作尺寸:宽×高=600mm×1200mm。

8. 可采用镀锌钢板、PVC板或铝塑板制作,不锈钢包

边,面层采用户外车贴或采用宝丽布喷绘,内衬边长

为10mm方钢框。

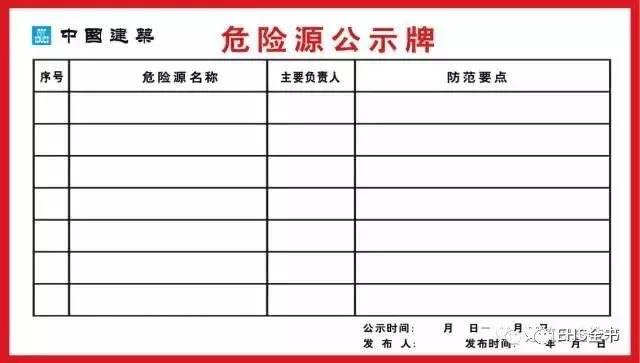

7 危险源公示图牌

1. 本公示牌中所涉及的危险源主要指《危险性较大的分

部分项工程安全管理办法》(住建部建质[2009]87

号)中所规定的一些危险源,还包括项目经理部认定

需要公示的其它危险源。

2. 公示周期可以是日、周、旬、月,但最长不得超过

月。

3. 危险源公示牌可设置在办公区、生活区、施工现场大

门口旁。

4. 可采用镀锌钢板、PVC板或铝塑板制作,不锈钢包

边,面层采用户外车贴或采用宝丽布喷绘,内衬边长

为10mm方钢框。

施工现场常见的安全标志都有哪四类?

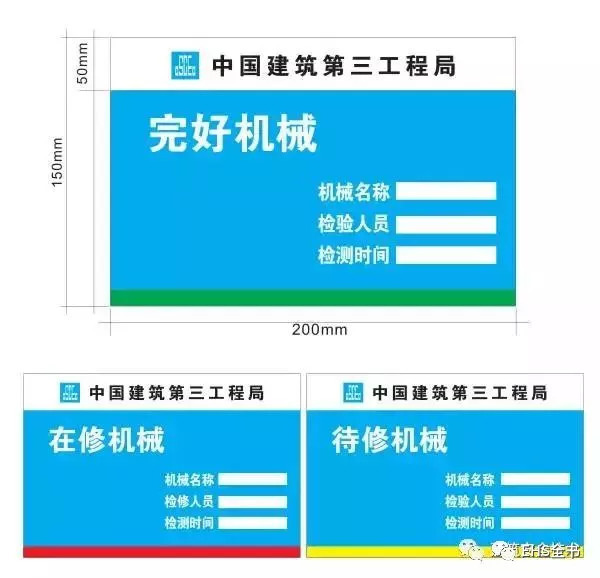

8 设备状态牌

1. 悬挂于施工现场大中型机械设备机身上。

2. 作业牌为蓝底白字,企业名称为黑字。

3. 作业牌宽x高=200mm×150mm;采用镀锌铁板、

PVC板或铝塑板制作,面层采用户外车贴。

施工现场常见的安全标志都有哪四类?

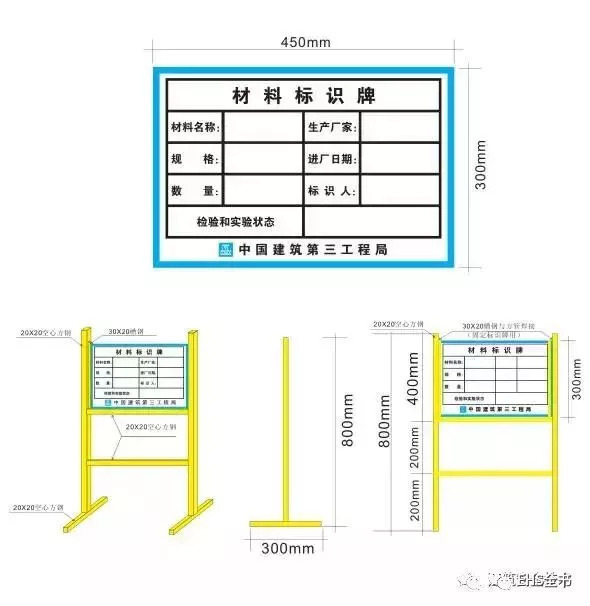

9 材料标识牌及支架

1. 材料标识牌用于标识材料堆场内各类材料。

2. 标 识 牌 采 用 镀 锌 铁 板 或 铝 塑 板 制 作 , 边 框 为

20mm,蓝边,白底,黑字。

3. 标识牌宽×高=450×300 mm 。

4. 原材料进场并在指定位置堆码后,在材料堆 放区域

前方设置材料标识牌(右上图);原材料经车间加工

制成半成品后,在半成品堆放区域前设置半成品加工

标识牌(右下图)。

5. 材料标识牌支架采用方钢和槽钢焊接制作。

6. 标识牌支架尺寸如图(单位:mm)

7. 材料标识牌与支架配套使用。

施工现场常见的安全标志都有哪四类?

10 栋号、楼层标识牌

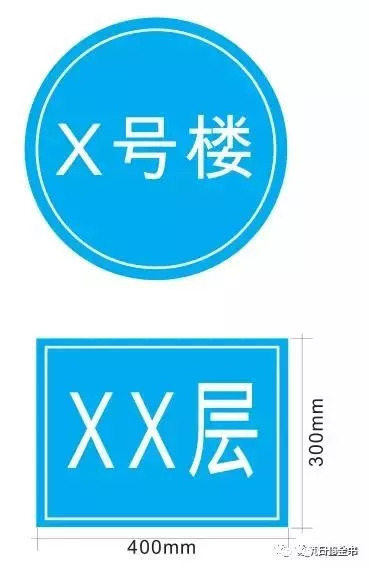

1. 栋号标识牌在楼体外侧醒目位置。

2. 栋号标识牌采用pvc板,面层采用户外车贴或不干胶

制作。

3. 栋号标识牌为圆形,直径为1000mm,为蓝底白字,

字体为大黑。

4. 楼层标识牌悬挂于楼梯平台口处、施工电梯安全门外

侧及脚手架外立面等。

5. 不干胶制作。

6. 楼层标识牌为矩形,宽x高=400x300 mm 。

7. 标识牌为蓝底白字,字体为大黑。

施工现场常见的安全标志都有哪四类?

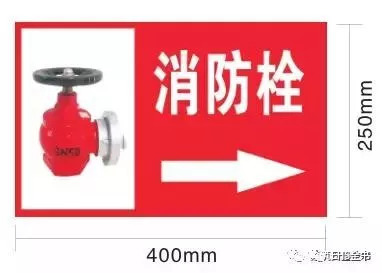

11 消防栓提示牌

1. 消防栓位置提示牌悬挂于施工现场消防栓附近,用于

指示消防栓位置。

2. 不干胶制作。

3. 消防栓指示牌为矩形,宽x高= 400m mx25 0m m。

4. 标识牌为红底白字,字体为大黑。

施工现场常见的安全标志都有哪四类?

12 安全生产、项目竣工倒计时牌

1. 安全生产、项目竣工倒计时牌固定于进入大门左侧。

2. 面层采用户外车贴制作,天数使用亚克力槽固定,每

日进行更新。

3. 图牌为矩形,宽x高=1120x1620mm。

4. 安全宣讲台设置于现场空旷位置,适用于安全教育使

用。

5. 图 牌 为 喷 绘 布 制 作 , 图 牌 尺 寸 宽x高=8200mm x

2700mm。

施工现场常见的安全标志都有哪四类?

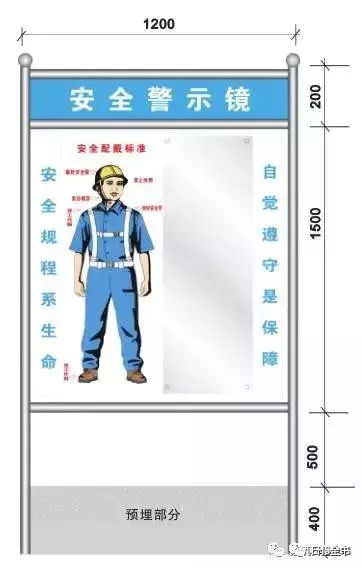

13安全带及警示镜

1. 安全带必须符合GB 6095-2009《安全带》的技术和

检验要求。进场必须提供生产日期、生产许可证、产

品合格证、检验证。

2. 安全带使用年限为3年,使用2年后必须进行抽样检

验。

3. 个人劳动防护用品必须有进场验收,发放记录。

4. 安全带上的各种部件不得任意拆除、接长使用。安全

带应高挂低用,使用3m以上长绳应加缓冲器(自锁

钩所用的吊绳例外)。
