钢结构构件制作加工流程

(一)准备工作
进行详图设计、审查图纸、提料、备料、相关试验和工艺规程的编制、拄术交底等工作。
施工详图应根据结构设计文件和有关技术文件进行编制,并应经原设计单位确认;当需进行节点设计时,节点设计文件也应经原设计单位确认。

(二)钢结构构件生产的工艺流程
放样→号料→切割下料→平直矫正→边缘及端部加工→滚圆→煨弯→制孔→钢结构组装→焊接→摩擦面的处理→涂装。
(1)放祥:包括核对图纸的安装尺寸和孔距,以1:1大样放出节点,核对各部分的尺寸,制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。
(2)号料:包括检查核对材料,在材料上画出切割、铣、刨、制孔等加工位置。打冲孔,标出零件编号等。

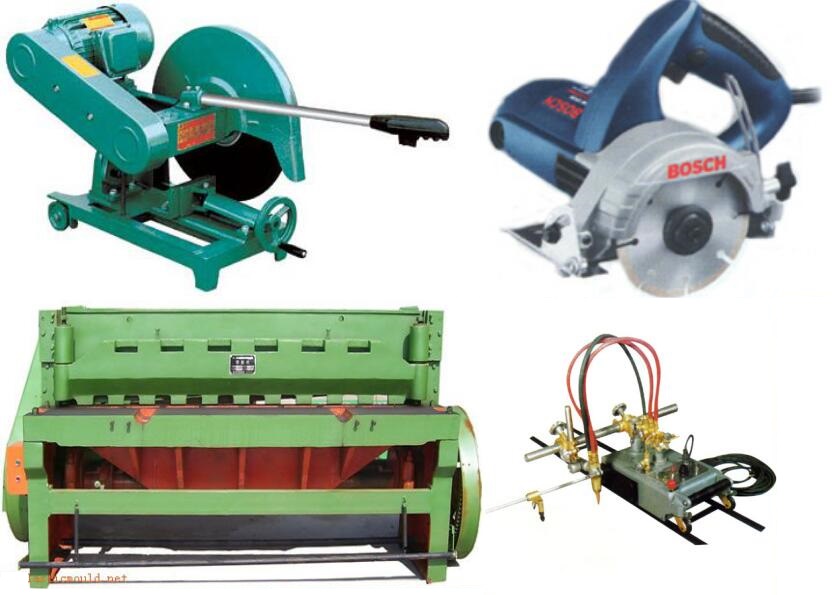

(3)切割下料:包括氧割〔气割)、等离子切害等高温热源的方法和使用机切、冲模落料和锯切等机械力的方法。



(4)平直矫正:包括型钢矫正机的机械矫正和火焰矫正等。
(5)边缘及端部加工:方法有铲边、刨边、铣边、碳弧气刨、半自动和自动气割机、坡口机加工等。
(6)滚圆:可选用对称三轴滚圆机、不对称三轴滚圆机和四轴滚圆机等机械进行加工。
(7)煨弯:根据不同规格材料可选用型钢滚圆机、弯管机、折弯压力机等机械进行加工。当采用热加工成型时,一定要控制好温度,满足规定要求。


(8)制孔:包括铆钉孔、普通连接螺栓孔、高强度螺栓孔、地脚螺栓孔等。制孔通常采用钻孔的方法,有时在较薄的不重要的节点板、垫板、加强板等制孔时也可采用冲孔。钻孔通常在钻床上进行,不便用钻床时,可用电钻、风钻和磁座钻加工。

(9)钢结构组装:可采用地样法、仿形复制装配法、专用设备装配法、胎模装配法等。
(10)焊接:是钢结构加工制作中的关键步骤,要选择合理的焊接工艺和方法,严格按要求操作。
(11)摩擦面的处理:可采用喷砂、喷丸、酸洗、打磨等方法,严格按设计要求和有关规定进行施工。
(12)涂装:严格按设计要求和有关规定进行施工。
