铝模版施工深化设计的要点有哪些?

全屏阅读
  • 基本信息
  • 作者:
  • 本站共有:391篇文章
  • 发布时间:2019年11月27日
  • 所属分类:好文推荐
  • 阅读次数:11次阅读
  • 标签:

本文作者分享了实例工程中铝模施工的深化设计要点,项目施工图设计完成后,项目部将图纸及相关资料发给铝模厂家,进行深化设计。施工单位技术人员与铝模厂家设计人员进行深化设计时,依据本文所阐述的八个要点,提高了现场施工效率、节约了成本。特分享给大家参考交流!

【注】铝模只配置标准层的铝模,非标层需要结合铝模、木模施工(如:首层是物业用房、外墙个别楼层存在造型挑檐等)。

一加固体系

(1)外墙加固体系必须是:内墙4道背楞,外墙5道背楞。背楞规格:墙背楞第一、二、三道采用80X30X2.5矩形管,第四、五道采用50X30X2.5矩形管。
(2)转角及异形墙体设置定型背楞;墙体的转角端必须设置对拉螺杆。
(3)立杆排布间距≤1200mm,龙骨平行短边方向布置。
(4)斜撑间距≤1600mm,距端≤600mm。
(5)K板二套;标准竖向支撑三套;悬挑构件(阳台、飘板)、楼梯设置四套支撑。
(6)对拉螺杆直径不应小于18mm。

二反坎优化

1、厨卫阳台反坎与主体结构一同施工,成型效果较好,避免后期二次结构时重新支设木模、浇筑混凝土。
2、反坎宽度同二次结构宽度;反坎高度要与砖的模数匹配,便于后期

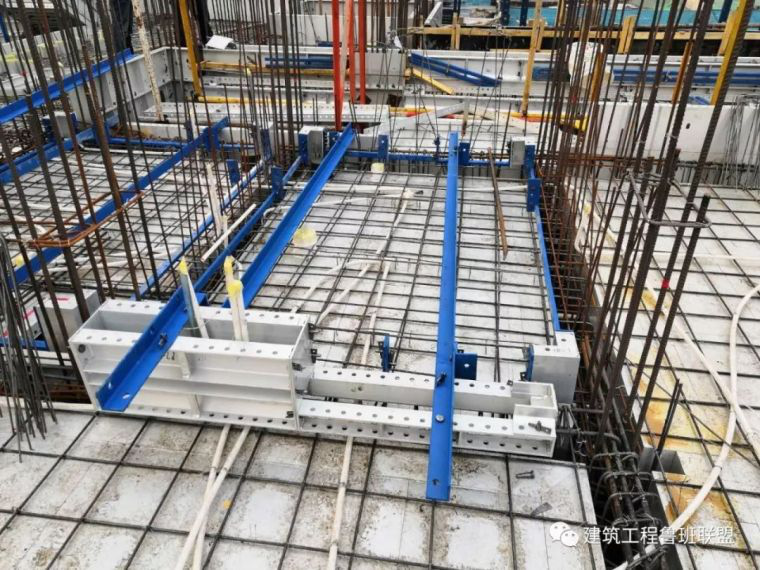

反坎增加背楞

反坎无背楞,出现涨模现象

4、反坎浇筑的方法有两种。

第一种是反坎做吊模,用吊架固定,吊架与顶板连接用穿墙螺栓固定。此种方法的弊端是:吊模、吊架固定困难;混凝土浇筑过程中容易出现偏移。

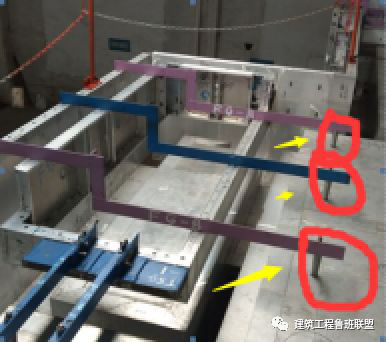

吊模、吊架



吊架通过穿墙螺栓与顶板连接

第二种方法是反坎放在下面与墙体连接。此种方法反坎的浇筑成型质量较好。需要注意:墙体浇筑时,混凝土塌落度要合适,确保混凝土能够流入反坎中,同时安排专人用手持振捣棒振捣,确保反坎混凝土振捣密实。



三门垛、下挂梁

与现浇剪力墙相邻的墙垛、门垛、窗跺≤300mm时一次性现浇,优化为现浇墙体。门洞过梁优化为下挂梁,门洞下挂梁梁底标高=门洞标高+10mm。



二次结构墙垛优化为现浇



过梁优化为下挂梁

四楼梯

楼梯设置上三步,并设置滴水线。



楼梯上三步



楼梯滴水线

五传料口

传料口采用铁质模板,在传料口模板的四边的下半部分按照顶板钢筋间距留置“梳子口”便于钢筋穿过,同时钢筋在传料口位置断开,便于后期传料。



传料口



模板上设置梳子口,通过钢筋

六窗户企口优化

企口的设置根据建设单位、设计单位要求设计。常规设计方法:洞口尺寸不变,设置外企口。





企口成型效果

七给水管道压槽

厨卫房间预留给水管道压槽,剪力墙钢筋保护层厚度是15mm,压槽厚度是30mm。为便于压槽放置,水电压槽的位置的剪力墙水平筋放在内侧,竖向钢筋放在外侧。







压槽成型效果

八布料机位置

根据布料机的覆盖半径,确定布料机位置,放置布料机的房间的顶板支撑需做加密、加强。



布料机覆盖半径



放布料机位置顶板支撑加密
