高强螺栓安装施工要点

2019年11月28日
评论
248

1.安装前的准备

1)高强螺栓的试验与检验
抗滑移系数试验:本工程采用10.9级大六角高强螺栓,高强螺栓抗滑移系数试验应取工程中最有代表性厚度的板材进行试验,做3组。
试件板尺寸如下图:
轴力试验:在施工现场待安装的螺栓批中随机抽取,每批抽取8套螺栓副进行复验。

2)高强螺栓运输与储存
运输:高强度螺栓连接副由制造厂按批配套制作供货、有出厂合格证、高强度螺栓连接副的形式、尺寸及技术条件,均应符合国家标准GB1228-1231-84和GB3632-3633-83的规定。钢结构用大六角高强度螺栓
连接副由一个螺栓、一个螺母和两个垫圈组成。使用组合应符合国家标准规定,高强度螺栓连接副在 同批内要配套储运供应。
高强度螺栓连接副在装车、卸车和运输及保管过程中要轻装、轻放,防止包装箱损坏、损伤螺栓。

高强螺栓仓库保管
1.高强度螺栓连接副按包装箱注名的规格、批号、编号,供货日期进行清理,分类保管,存放在室内仓库中、堆积不要高于3层以上,室内防潮,长期保持干燥、防止生锈和被脏物沾污、防止扭矩系数发生变化。其底层应距地面高度≥300mm以上。
2.工地安装时,应按当天需要高强度螺栓的数量发放。剩余的,要妥善保管。不得乱放,损伤螺纹,被脏物沾污。
3.经长期存放的高强度螺栓连接副使用前,还要再次作全面的质量检验,开箱后发现有异常现象时也应进行检验,检验标准按国家标准GB1228~1231-84及GB3632~3633-83的有关规定进行。经鉴定合格再进行使用。

3)高强度螺栓施工管理
1.施工管理者
在进行本高强度螺栓施工时,先确定高强度螺栓管理者,使其担当工程管理、质量管理及指导施工人员。
2.天气管理(气候条件)
降雨、降雪时原则上不进行作业,若在作业中发生降雨、降雪时,应加快速度把没有拧紧完的锁紧完
3.摩擦面管理
在拧紧作业前,首先进行摩擦面的检查,如果有浮锈、油、涂料、残渣等降低摩擦面承载力的附着物时,采用金属刷、砂纸、氧气-乙炔火焰进行去除。

4)高强度螺栓施工
1.临时螺栓的终拧
在插入高强度螺栓前,为了使连接紧密先用临时螺栓栓紧,连接部位的材料如有弯曲、翘曲的需修正。
孔的差异在2mm以内时,可以用绞刀进行修正。
如果孔的差异超过2mm,与管理人员协商的基础上,采取换拼板等合理的处理方法进行处理,不允许气割扩孔。

2.高强度螺栓插入

高强度螺栓的螺帽及垫片要注意安装方向,按下图进行安装。
插入螺栓时,注意不要在螺栓上附着锈、尘埃、油等。另外施工时不要强行打入螺栓孔内,以免损伤螺纹。

3.初拧

把临时固定螺栓锁紧后,确认构件的密实程度。
初拧完后,通过螺栓螺帽、垫片及构件用白色记号笔进行标记使用检测扳手时,虽然能够通过接触声音来确认扭矩值,但是机构上继续加力的话容易拧过劲,要注意。

4)终拧
初拧完后,使用专用紧固扳手进行锁紧,直至颈缩处断裂。
当天插入的螺栓原则上当日终拧完。
终拧原则上是从接头部位的中央到端部。

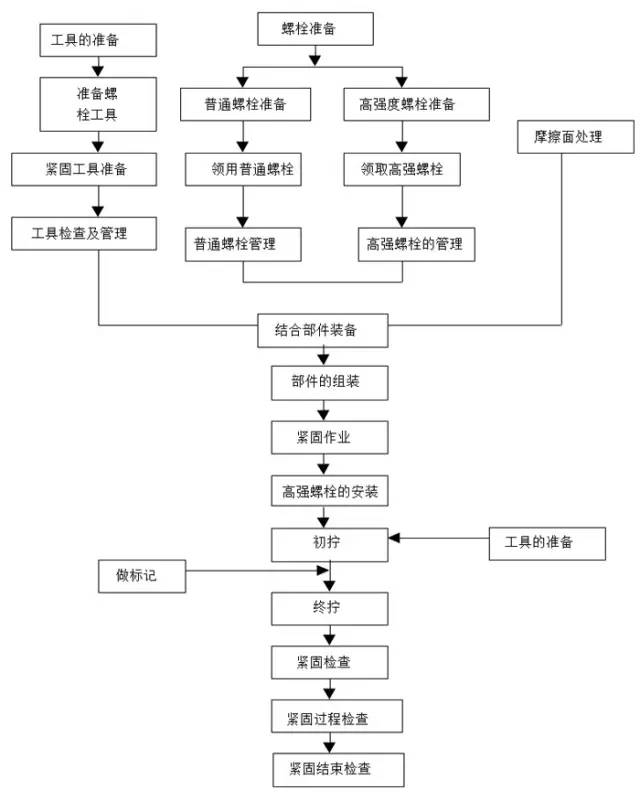

5)高强螺栓施工流程

高强螺栓安装施工要点
