楼梯算量包含很多:楼梯面层、楼梯踢脚、楼梯墙面、楼梯天棚面、楼梯扶手栏杆等等,同时对应的清单列项也很多,在造价对量过程中经常会引发争议。其实,只要对楼梯列项和楼梯工程量计算规则熟悉就可以避免很多争端。将这一部分的手算、软件算、注意点都详细罗列,希望对大家有帮助!

❁ 楼梯构件的组成

1. 主体构件:

由梯段(也叫踏步段)、平台板(包括层间平台板、楼层平台板)、梯梁(包括层间平台梁、楼层连接梁)、梯柱四大部分组成。

▼主体构件三维图


①梯段:

设有踏步供人们在楼层上下行走到通道段落称梯段,一般情况下从当前层走到上一层或下一层,如果有一个梯段叫一跑楼梯,有两个梯段叫两跑楼梯,依次类推如下图:

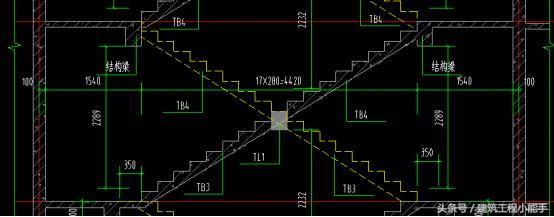

说明一下,我认为实际中高层结构中的剪刀楼梯应该是一跑楼梯,剪刀楼梯虽然层间有两个梯段,但是你从本层到上层只需要走过一个梯段就上去了,所以是一跑楼梯,如下图:


② 平台板:

包括层间平台板和楼层平台板。层间平台板位于楼层的中间,比如你想从三层到四层去,走到层间平台板处你累了可以休息下,所以层间平台板又名休息平台板。

楼层平台板位于楼层顶面,它把结构板与楼梯紧密连接,因此楼层平台板又名楼层连接板,由于它的标高和楼层层顶标高一致所以把他叫楼层平台板。这块板虽然是楼层板但是他的钢筋构造设计人员一般在楼梯结构平面图设计。


③梯梁:

包括层间平台梁和楼层平台梁。层间平台梁位于楼层的中间,它是层间平台板的支座,它的作用就是把层间平台板支撑起来,又名休息平台梁。楼层平台梁位于楼层顶面,它是楼层平台板的支座,它的作用就是把楼层平台板支撑起来,它连接着楼层平台板与楼层结构板,因此又名楼层连接梁。


④ 梯柱:

它是层间平台梁的支座,他的作用是把层间平台梁支撑起来。总结一下你在脑海中想一下这个场景,你站在层间平台板上,你的身体重量传递到层间平台板上,层间平台板在把重量传递到层间平台梁上,再从层间平台梁传递到梯柱上。有的朋友可能会问梯柱的支座呢?梯柱是支撑在结构梁上的。如下图:


2.楼梯装修:

楼梯面层(踏步段楼面、休息平台楼面)、楼层平台板(楼面、踢脚、墙面、天棚面)、楼梯踢脚、楼梯墙面、楼梯天棚(平台板底面、踏步段底面)、踏步段侧面(零星装修)、楼梯扶手栏杆。

①楼梯面层:

包括踏步段的踏面和踢面装修以及休息平台楼面装修,如果设计图纸有防滑条时,可以把防滑条描述在楼梯面层清单项目特征内。如下图:


② 楼层平台板楼面:

有的朋友可能会问:为什么要把楼层平台板面层和楼梯面层分开呢?我们可以看下2013版建筑与装饰工程计量规范关于楼梯面层工程量计算规则如下:

按设计图示尺寸以楼梯(包括踏步、休息平台及≤500mm的楼梯井)水平投影面积计算。楼梯与楼地面相连时,算至梯口梁内侧边沿;无梯口梁者,算至最上一层踏步边沿加300mm。

解释下蓝色字体梯口梁,梯口梁指的就是楼层平台梁,也就是楼梯面层工程量没有包括楼层平台板处的楼面装修,所以楼层平台板处的楼面、踢脚、墙面、天棚面装修需要单独列项。


③楼梯踢脚:

包括踏步段靠墙面的踢脚和休息平台板靠墙面的踢脚这两部分。


④楼梯墙面:

如下图,我是用斜板在广联达钢筋算量软件画的梯段,所以看上去没有踏步段,当然在软件中,如果你用直形梯段绘图是可以看到踏步的。


⑤楼梯天棚:

包括休息平台板底装修和踏步段板底装修,要注意手算的时候休息平台板底装修还要加上休息平台梁底面和侧面面积,梯段板底装修也要加上梯梁底面和侧面面积。如下图:



⑥ 踏步段侧面零星装修:

就是楼梯井处梯段侧面装修,如果预算要做细致的话这部分工程量是需要计算的。


⑦楼梯扶手栏杆:

扶手栏杆一般按中心线以长度计算,长度等于梯段斜长+弯头+顶层平直段长度。大家注意顶层平直段长度一般设计图纸看不出来,只能在图集中看到。



❁ 楼梯扶手栏杆手算详解




❁ 楼梯手算与电算化结合

1.楼梯电算:

我们看着下面的CAD图来分析下这张图纸,这张楼梯剖面图是个2跑楼梯,楼层中间有一个休息平台,并且休息平台由梯梁、梯柱支撑着,梯柱是以框架梁为支座的。

我们先讲广联达钢筋算量软件在量筋合一之前的处理技巧,在钢筋算量软件画图时,我们只需要把休息平台板、梯梁、梯柱、楼层平台板绘制上即可。剩下的踏步段我们可以再楼梯单构件输入钢筋信息即可。有的朋友可能会有疑问,梯梁、梯柱、休息平台板楼梯砼工程量计算规则不是包含进去了吗,这样画了不是重复计算工程量了吗?其实这个不影响,我们在土建算量软件不给梯梁、梯柱、休息平台板套做法就可以了,这样砼工程量统计的时候就没有把它汇总进去。


大家可以看下以下楼梯三维图片,我把这张楼梯CAD图所对应的钢筋图形给绘制出来,为了让大家方把图纸看的很清楚,我用斜板代替踏步段给画出来。这样三维效果会更好。但是大家在实际工程画图的时候可以不用绘制斜板。

我们先来看看建筑与装饰工程13清单计量规范关于楼梯砼计算规则的规定:

清单计算规则:

1.以平方米计量,按设计图示尺寸以水平投影面积计算。不扣除宽度≤500mm的楼梯井,伸入墙内部分不计算;

2.以立方米计量,按设计图示尺寸以体积计算。

清单注释:

整体楼梯(包括直形楼梯、弧形楼梯)水平投影面积包括休息平台、平台梁、斜梁和楼梯的连接梁。当整体楼梯与现浇楼板无梯梁连接时,以楼梯的最后一个踏步边缘加300mm为界。

我的观点:楼梯清单工程量算量人自主选择按照面积、还是体积计算。我给大家今天详细分析下按照面积计算。

我认为楼梯按照水平投影面积计算包含的构件:梯段、休息平台板、休息平台梁、楼层平台梁(清单计算规则叫连接梁)、梯柱。但是没有包含完全隐藏在墙内的梯梁、梯柱(如下图梯梁2和梯柱1就隐藏在墙内)。

为了让大家更加深入理解楼梯砼计算规则,我拿以下三维图片来解释。

楼梯水平投影面积中包含的构件:梯段、休息平台板、梯梁1、楼层平台梁。

未包含的构件:梯梁2、梯柱1、楼层平台板。


当你把计算规则完全理解了,我接下来给你说楼梯构件定义技巧,为了方便以后导入土建算量软件区分哪些构件是楼梯水平投影面积包含的,哪些是未包含的。我们可以按照下图这样定义:



这样把钢筋模型导入土建算量软件之后,梯梁和梯柱你一看投影未含的你就给他套个做法,你一看投影已含的你就不用套做法。至于板你一看层间板就不用套做法,你一看楼层板就套做平板或有梁板清单定额。陕西省楼层平台板一般执行套平板清单、定额项目。

我们现在把钢筋模型导入土建算量如下图:

钢筋模型


导入土建算量之后


我们接下来看看楼梯装修处理思路,先看看建筑与装饰工程13清单计量规范关于楼梯装饰面层计算规则的规定:

按设计图示尺寸以楼梯(包括踏步、休息平台及≤500mm的楼梯井)水平投影面积计算。楼梯与楼地面相连时,算至梯口梁内侧边沿;无梯口梁者,算至最上一层踏步边沿加300mm。

我的观点:梯口梁就是楼层平台梁。也就是楼梯面层的工程量规定和楼梯砼面积规定是一样的,这样我们把楼梯定义房间分为两个房间:楼梯间、楼梯前室。楼梯间就是下图两个双箭头交叉区域,楼梯前室就是楼层平台板的这个房间,我们在楼层平台梁下面绘制个虚墙,如下图蓝色区域为虚墙,虚墙可以把楼梯间和楼梯前室分为两个房间,这样就可以在软件布置房间装修了。


我们继续在软件用直行梯段把楼梯踏步段绘制上,如下图:


接下来在软件新建楼梯间、楼梯前室两个房间,然后给每个房间添加依附构件:楼面、踢脚、墙面、天棚装修。


依附构件如下:



广联达土建算量软件踢脚抹灰砖墙面与砼墙面没有区分开,但是有的省踢脚定额是区分砖墙面与砼墙面,为了与定额接轨,我在软件就用墙裙来新建踢脚,这样就可以区分砖墙面与砼墙面了,但是计算规则又规定墙面抹灰面积不扣踢脚,这样在软件墙裙和墙面抹灰面积都画上去了,墙面抹灰面积就把墙裙所占面积扣除了,所以我们在软件墙面抹灰面积要在墙裙上也套上。如下图,大家可以仔细看看。


房间新建好之后,接下来就点画上去,如下图,我们会发现楼地面工程量正确,墙面工程量正确、天棚工程量软件把休息平台板底以及楼层平台板底和梯梁部分都算上了,但是梯段底部没有算上,这个没有关系我们可以在直行梯段下继续套个天棚抹灰做法,这样天棚抹灰量就正确了,当然有的省楼梯天棚抹灰面积可能是水平投影面积*个系数。这样我们对建设方可以*系数算,但是对劳务如果合同规定按实际计算是不是这个方法就是比较接近实际的工程量。


我们再看上图楼梯踢脚线软件是按照水平算的,实际工程楼梯踢脚线休息平台处是水平的(如下图红色线条),只有踏步段是斜长(如下图黄色线条),软件把踏步段按照水平算了,我们可以用手算斜长增加部分就可以了。


2.楼梯手算:

①我们先手算踏步段踢脚软件少算的部分,大家看看下图:黄颜色长度是软件计算的,红颜色长度是实际长度,我们手算只需要用勾股定理把红颜色长度计算出来,然后用红颜色长度-软件计算的黄颜色长度,这部分工程量我们可以在表格输入编制个清单,只要项目特征描述和前面的一直,汇总计算之后报表查看会汇总到一个清单。


②扶手栏杆可以直接用勾股定理手算出斜长再把弯头加上,要注意顶层的水平段长度不要漏算掉。当然如果cad图纸比较规范也可以把斜长拉出来。


扶手栏杆清单可以直接在土建算量表格输入编制清单。并且可编辑计算式,如下图:


3.砼清单那就容易算了。直接用楼梯净长*净宽就能算出来如下图,黄色线条为净长,红色线条为净宽。


这种方法比如有的省楼梯模板是按照模板与砼接触面积计算,这个梯段的模板面积工程量在软件也能统计出来。


当然对于楼梯相关构件的处理每个人方法可能不同,我只是把我平时做预算的思路给大家分享了下,如有不妥之处欢迎大家批评指正。
