导言:建筑工程施工过程中,测量放线对于后续施工环节而言至关重要,可以说其也是每位施工员的必备技能。我们总结了建筑工程中各阶段施工测量放线的要点,相信您在掌握以后一定能在这方面有所提高。

主要内容

建筑施工放线大致可分为建筑物定位放线、基础施工放线、主体施工放线及装饰装修施工放线4部分。
(1)建筑物定位放线主要由城市规划部门(测量队)及施工单位(专业测量人员)根据建筑规划定位图进行定位,在施工现场设置定位桩;
(2)基础施工放线是在建筑物定位桩设定后,由测量人员、施工现场负责人及监理人员共同对基础工程进行测量放线及复核,然后根据底层施工平面图设置建筑物轴线定位桩,最后根据定位轴线放出基础的边线;
(3)主体施工放线是在基础工程施工完毕开始地面以上施工后,根据轴线定位桩及外引的轴线基准线,用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,重复操作直至主体封顶。
(4)装饰装修施工放线是在建筑主体施工完毕后,根据轴线定位出顶线、面线及各建筑设备、家具、洁具位置控制线。

使用工具

放线使用的工具主要包括经纬仪、水平仪、龙门板、线绳、线坠子、红外线、100m测量皮尺、7.5m钢卷尺、200m红外线测距仪、三棱镜、墨斗、红蓝钩鱼丝线等。对于工具的使用应注意以下几点。
(1)可制作直角及等边三角形、矩形、圆形框等模具,放线时只要找到轴线后只需套用模型便可快捷精确地弹出各种边线。
(2)长度超过20m的建筑平面必须采用经纬仪放线,其具有精确度高的优点,但速度慢,转角时容易出错,故在每个平面进行放线前必须做闭合差计算。
(3)若墙、柱面在同一垂直面内,可直接用吊锤线或经纬仪将轴线引上。
(4)放线时如须两台经纬仪同时操作,非同一垂直面的仪器必须置于轴线上,否则将严重影响精准度。

常见做法

01矩形

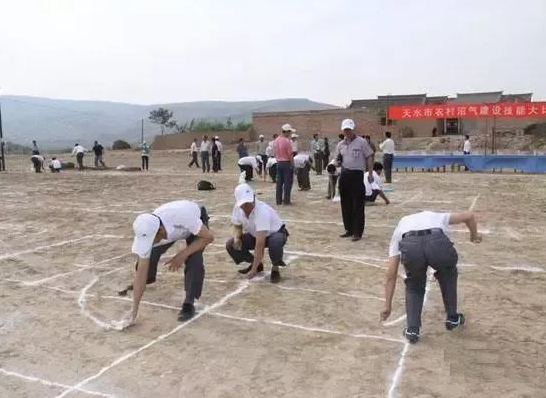

对于建筑物轴线、标高的常见做法是打龙门桩、钉铁钉,标记红三角标高,再按各楼层及工序,依次向上弹线。挖土方洒灰线,捣制垫层后弹墨线。应特别注意的是须在垫层上弹出柱的位置,并将四角标红以便柱子的钢筋定位。在±0.000的地梁处准确弹出各轴线网并进行复核。各轴线垂直引上,分楼层弹置确定控制轴网,标高由1根柱、墙角处引上,分楼层标志50cm线或者100cm线,四周每道墙、柱上均应弹水平线。

放垂直线或直角是施工放线矩形做法中最基本的方法,在放线时应根据实际情况进行,力求做到又快又准。根据施工经验,放线方法虽然有多种,但在场地条件允许的情况下,一般只需钉1次龙门桩就可以完成。龙门桩在用于基础施工放线后,可将轴线引测至基础上部四角侧面,在用基准点校验龙门桩准确度后,用墨线弹出垂直、水平线,做三角标记,这样即使多次放线,只需根据基础侧面的基点用仪器或铅垂向上引测轴线,用尺子量测标高,重复直到主体封顶。

02异形

(1)圆心。定位圆心在场地平整时才可应用,如在挖土方,或建筑往上伸高,圆心点被占用或无法延高时,需采取引线控制。基础土方开挖时,须将定位圆心保留直到其他基础垫层完成并弹线后才能破坏,施工时便可层层向上垂直引用该控制点。
(2)弧线。在做圆或圆弧放线时需有圆心及半径施工才容易,当没有圆心时,可采用弓高法(微积分原理)。若异形工程的面层半径较大,圆心在无法利用的位置(如室内),需先根据圆弧上一点经过计算后得出其邻近一点,形成线段,然后再求得邻近另一点形成线段,以此类推,最终将微小的直线段组合成圆弧。

(3)借线引线。当建筑外墙面不是垂直面,无法用吊锤将1层轴线引上时,需在地面将墙体轴线延长出建筑物外一定距离,然后利用伸出木杆,用经纬仪在建筑物外相同距离处引垂线至上层后水平度量这一距离后再引回建筑物内。
(4)引延长线再做垂直线分线延长。如2层为挑出阳台,只需在1层四角引锤线至2层,分出各轴线,弹出轴线网,再将轴线延长即可得到挑出的阳台轴线。但须注意该法仅适用于规模体量较小的建筑工程。

03楼梯

楼梯每踏步间的高差不大于10mm,必须准确定位才能满足质量要求。仅拉斜线等分踏步的方法不可取,应在准确定出第1步和楼层处的踏步标高后里即将分格网状弹于楼梯墙面上。

其他注意事项

(1)一般情况下,施工总平面图上绘出的规划定点坐标及方格网中轴线位置常与现场建筑物实际位置有一定差别,故放线前须对其进行复核,发现问题及时纠正。
(2)应注意审阅图纸的总说明,以了解该建筑物的施工及设计要求。
(3)看图放线的同时要考虑设计意图,综合现场实际情况进行放线并注意保护好桩位。

(4)钢卷尺的0刻度点在距尺端100mm左右处,而皮卷尺的0刻度点即为端点,须注意不要看错不同尺子上的刻度。
(5)由于大部分水电、暖通、消防等图纸都是按建筑总平面及建筑立面图设计的,难免出现同一空间各种设备、设施或检修位置相互矛盾的问题。因此,在审阅图纸时须注意看清出入口与土建和装饰之间的关系,检查是否存在矛盾处并及时协商解决。
(6)应提前准备好施工测量放线的数据资料,条件允许时,可先在电脑中模拟放线定位,进行图纸推演,制订施工放线的程序及施工计划。该方法有利于对测量放线数据与土建图纸进行比对。在此过程中应特别注意±0.000的标高,主控线及轴线。
