CAD图块如果炸不开分解不了怎么办?

致读者:如果本文中下载的内容百度网盘链接失效,请联系小编微信95703296 我们核实后及时修复下载链接,保证大家对本站的体验度!感谢你的支持!

有的cad块不能炸开,无法分解,该如何解决?

问题答案

炸不开一般有两种原因,下面分别介绍

1、一种是创建了好几次块,所以通过多次分解就可以解决

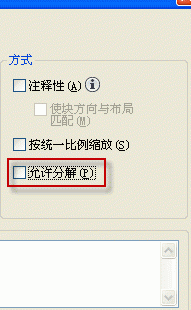

2、另一种不能分解的原因是在创建块时,将“允许分解”前面的对钩去掉了,如下图所示


这种块不能直接炸开,只能通将块中的图形复制出来,然后粘贴到合适的位置,具体解决方法如下:

(1)选中块——右键——块编辑器,如下图所示


(2)进入块编辑器后,选中所有图形,右键——复制,或者ctrl+c,复制块中的所有图形

(3)关闭块编辑器,在绘图区粘贴刚才复制的图形即可
