利用SketchUP软件进行照片建立模型的教程

致读者:如果本文中下载的内容百度网盘链接失效,请联系小编微信95703296 我们核实后及时修复下载链接,保证大家对本站的体验度!感谢你的支持!

SketchUp是提供给设计师快速绘制建筑模型的工具。本教程将根据一张图片,将其中的室外建筑模型创建出来,使读者掌握用SketchUp快速建模的方法。

教程思路

1.匹配图片透视关系

2.对照图片创建模型

一.匹配图片透视关系

由于是对照图片进行建模,所以首先需要将图片导入到软件中,并将视图的透视关系与图片中的透视关系相匹配。

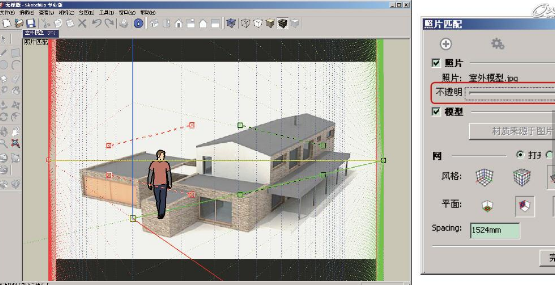

step01 选择菜单[相机]|[新建相机匹配]命令,在弹出的[选择背景图片文件]对话框中选择配套光盘提供的“DVD04第18章maps室外模型.jpg”,视图中便出现了导入的图片,并且出现大量的网格和调节块,同时弹出[照片匹配]对话框,将[不透明]滑块拖动到最右边,使得图片完全不透明显示,如图1所示。


图1 新建照片匹配

观察图1,图中的红、绿、蓝3种颜色分别对应x、y、z轴,其中的两个红色和绿色调节杆用于调节并匹配图片中的透视关系。

[照片匹配]对话框中的[照片]和[模型]选项用于控制照片和模型的显示与否,[不透明]选项用于控制照片的透明度,[网]中的[风格]和[平面]选项则用于确定三维网格的显示方式。

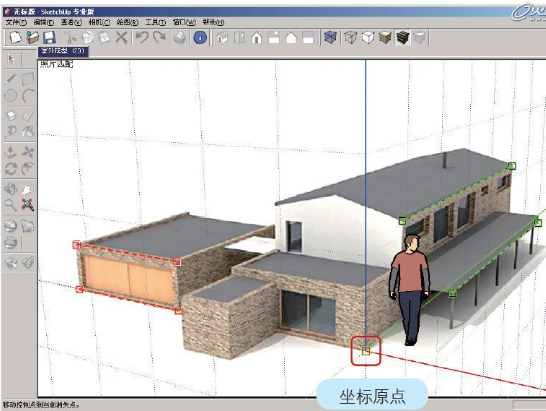

step02 选择视图中黄色坐标原点,将其调整到图片中建筑透视的原点处,调节红色和绿色的控制块,使透视边与图片中建筑墙体的透视对齐,如图2所示。


 图2 调节透视点

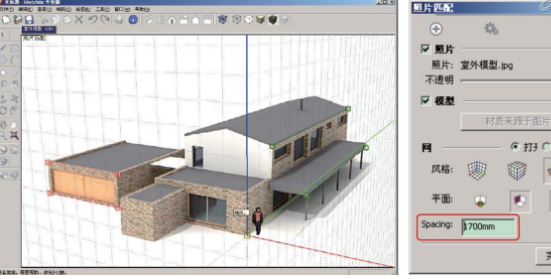

在[照片匹配]对话框中设置Spacing[空间]为1 700mm(1.7M),将鼠标指针移动至蓝色坐标轴上,当出现缩放图标时,缩小栅格,直到人物的高度与建筑形成合适的比例,单击[完成]按钮,结束[照片匹配]对话框的设置,如图3所示。


图3 调节栅格大小

[照片匹配]对话框的Spacing[空间]参数用于控制栅格的大小,设置[Spacing]为1.7m,意味着单个栅格为长宽均为1.7m的正方形。

缩放栅格大小是为了让栅格的尺寸与建筑成比例,图中人物的高度正好是一个栅格的高度,所以这里以建筑为参照物,将人物缩小,当人物与建筑的高度形成合适比例时,就完成了栅格的比例调节。

这样,场景的透视关系和栅格尺寸设置完成了,接下来开始建模工作。

二.对照图片创建模型

在上一部分中,将场景的透视关系和栅格尺寸与图片匹配完成,本节将开始模型的创建工作。在创建模型的过程中,会穿插介绍一些常用的小工具的使用方法和技巧。

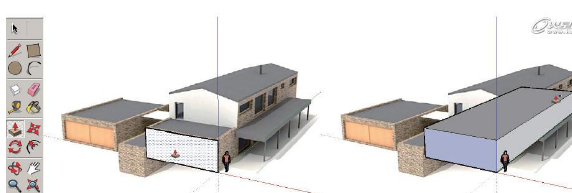

step01 选择左侧大工具栏上的[线]工具,从坐标原点处开始绘制平面的边线,直至将线封闭形成平面,如图4所示。


图4 使用[线]工具绘制平面

在使用[线]工具绘制平面时,会发现绘制过程中出现红色(图4左上所示)和蓝色(图4右上所示)的线。这是因为在SketchUp中绘制线条或模型时,当所绘制的线与x轴平行时,则会以与x轴相同的红色来显示,y轴和z轴亦是如此。

在绘制与轴向相平行的线时,可以在确定轴向后按下Shift键进行轴向锁定,这样就不需要小心地对齐轴向了,可以有效地提高工作效率。

step02 选择左侧大工具栏上的[推/拉]工具,将工具放置于刚才绘制的平面上,按住鼠标左键并拖动鼠标,将平面挤出成为一个长方体,并使长方体的另一侧与图中的建筑对齐,如图5所示。


 图5 使用[推/拉工具挤出长方体]

 在使用[推/拉]工具时需要注意,使用该工具选中的面会以虚线面的方式显示。只有选中并显示虚线的面才可以使用[推/拉]工具进行处理。

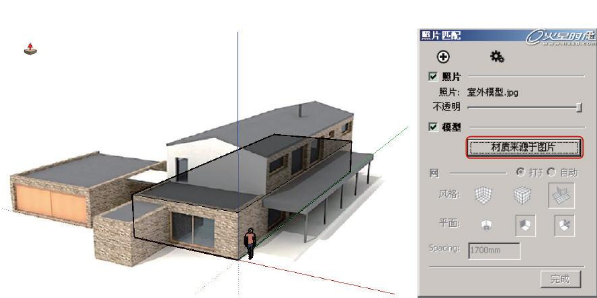

在[照片匹配]对话框中单击[材质来源于图片]按钮,如图18-19所示,弹出提示对话框,询问是否覆盖已存在的材质,单击[是]按钮。

如果[照片匹配]对话框已经关闭,可以通过选择菜单[相机]|[编辑照片匹配]|[室外模型]命令来打开该对话框。


图6 [照片匹配]对话框

       [材质来源于图片]按钮的功能是将图片以纹理的方式投影到当前的长方体上。观察图6,新创建的长方体的显示发生了变化,显示了图片中的纹理。

       step04 选择左侧大工具栏上的[线]工具,对照长方体上的图片,绘制出墙体分隔处的线条;选择[推/拉]工具,将工具放置于需要挤出的平面上,按住鼠标左键并拖动鼠标,将建筑上方的楼体结构创建出来,如图7所示,然后再次单击[照片匹配]对话框中的[材质来源于图片]按钮。


图7 使用[线]和[推/拉]工具创建模型

       这样就已经将上方的楼体结构创建出来了。观察建筑的屋顶,实际是一个坡顶的结构,接下来还需要在当前模型的基础上进行修改,将建筑的坡顶制作出来。

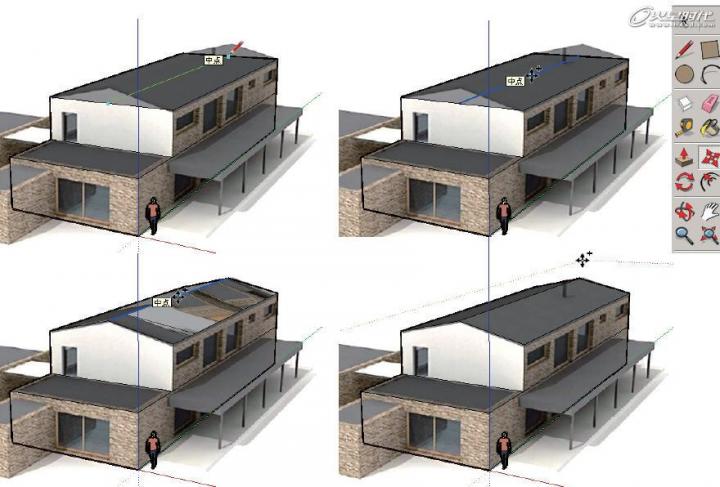

       step05 选择左侧大工具栏上的[线]工具,绘制出屋顶面的中心线;选择[移动/复制]工具,将工具置于需要移动的中线上,按住鼠标左键并拖动鼠标,直至中线的高度与图片中的坡顶对齐,如图8所示,然后再次单击[照片匹配]对话框中的[材质来源于图片]按钮。


图8 创建坡顶模型

       在使用[线]工具绘制顶面中线时,软件会自动拾取线段的中点,以蓝色的点显示。经过以上几步简单的操作就将主体建筑的外形创建出来了,通过操作,相信读者已经体会到了SketchUp易用、便捷的特点。接着我们来创建其他的建筑模型。

       1.创建连廊结构

       首先制作建筑前方的连廊结构。

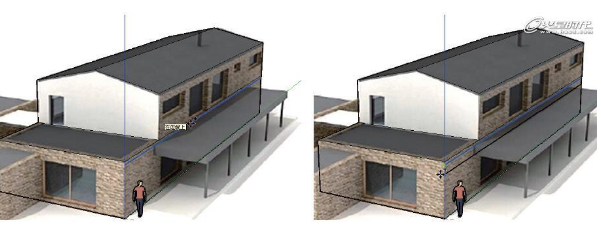

       step01 选择左侧大工具栏上的[线]工具,绘制出楼板部分的线;选择大工具栏上的[选择]工具,选择一条线段,然后按住Ctrl键,单击另外一条线段进行加选,如图9所示。


图9 使用[线]工具绘制楼板部分的线

       绘制线段时,线段显示为绿色,说明当前线段与y轴平行,符合实际的需要。

       使用[选择]工具选择模型时,可以“点选”或者“框选”。

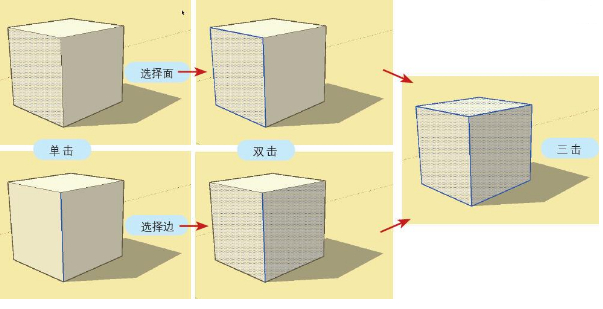

       点选的时候单击选择边或者面对象,双击将选择与边相邻的面(或与面相邻的边),三击将选择整个模型,如图10所示。


图10 点选的选择方式

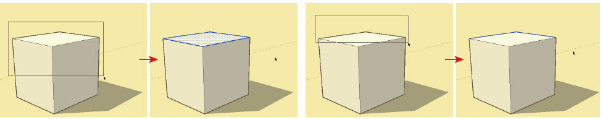

       框选的时候,只有全部被选框包括的对象才会被选中,仅有一部分包括在选框内的对象都不会被选中,如图11所示。


图11 框选的选择方式

       观察图11,在完整包含左侧选框中的边和面都被选中,部分框选的边和面则未选中;而右侧的框选仅仅包括了两条边,所以仅有两条边被选中。

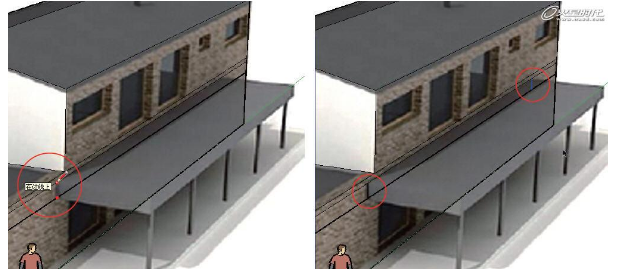

       step02 同时选择两条线段后,复制线段。选择[移动/复制]工具,按住Ctrl键复制线段,使得线段与连廊顶棚的上沿对齐,然后再次复制线段,使得线段与连廊顶棚的下沿对齐,如图12所示。


图12 复制线段

       复制线段的时候,注意选择线段的端点进行复制,可以确保复制出的线段位于垂直于地面的平面内。

       step03 选择左侧大工具栏上的[线]工具,绘制连廊顶纵向的线条,如图12所示。


图13 绘制纵向线段

       在绘制纵向线段时,要确保绘制时出现的是蓝色的线段,因为只有蓝色的线段才是与z轴完全平行的线段,也就是说这时绘制出的线段才是垂直于地面的。

       TIPS

       前面进行了一系列线的复制操作,这些操作都是为了将连廊顶的截面绘制出来,然后使用[推/拉]工具挤出顶的结构。

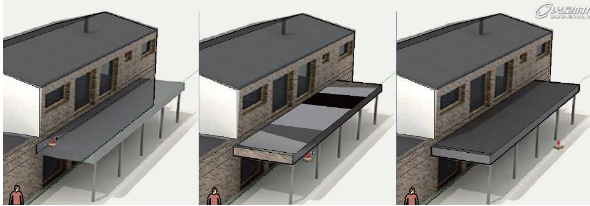

       step04选择[推/拉]工具,将工具放置于需要挤出的平面上,按住鼠标左键并拖动鼠标,创建出连廊顶结构,如图14所示,然后再次单击[照片匹配]对话框中的[材质来源于图

片]按钮。


图14 挤出连廊顶模型

       连廊顶的结构制作完成了,接下来制作连廊的地台结构。连廊地面结构的制作思路与顶的制作思路大体相同。

       step01 为了不干扰对图纸的观察,使用[选择]工具选择人物并按Delete键删除。

       step02 选择地面的线段,使用[移动/复制]工具,按住Ctrl键复制线段,使线段与连廊地台的上沿对齐,选择[线]工具,绘制连廊地台纵向的线条,如图15所示。


图15 复制并绘制线段

       step03 选择[推/拉]工具,将工具放置于需要挤出的平面上,按住鼠标左键并拖动鼠标,创建出连廊地台结构,如图18-29所示,然后再次单击[照片匹配]对话框中的[材质来源于

图片]按钮。

       观察图片,在连廊上还有4个用于支撑的支柱结构,接下来创建这几个支柱结构。

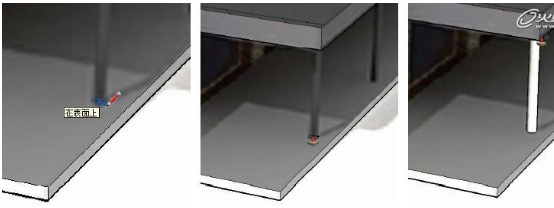

       step01 选择左侧大工具栏上的[圆]工具,参考图片中圆柱的截面大小,在地台平面上绘制出一个圆形,然后选择[推/拉]工具,将工具放置于创建的圆上,按住鼠标左键并拖动鼠标,创建出连廊支柱结构,如图16所示。


图16 创建连廊支柱结构

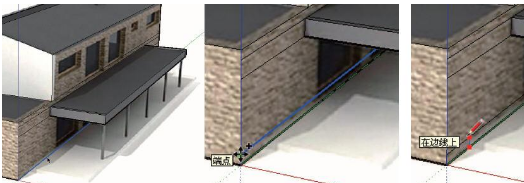

       在使用[推/拉]工具挤出支柱模型时,当挤出的高度与连廊顶面相交时,会出现[端点]的提示框,提示用户该模型的高度已经与上方模型的端点重合,这时释放鼠标即可得到高度

在两模型之间的支柱。

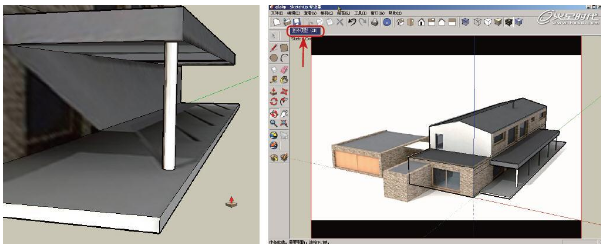

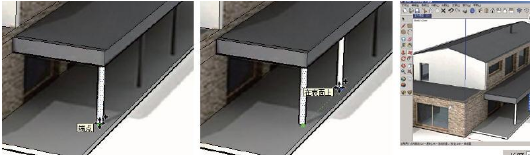

       这时可以使用[转动]工具旋转视图,[转动]视图操作也可以通过按住鼠标中键来完成。观察支柱是否与顶面对齐,确认之后,如果想要恢复到调节完成的透视角度,单击软件界面

左上角的“室外模型(2D)”即可,如图17所示。


图17 转动视图与恢复视图

       经过前面的操作,已经创建出1个支柱模型了,接下来只需要对支柱模型进行复制,即可制作出另外3个支柱。

       step02 使用[选择]工具单击选择支柱模型,然后选择[移动/复制]工具,按住Ctrl键拾取支柱底面的端点进行复制,将复制的模型移动到图中第2个支柱对应位置之后,释放鼠标,按键盘上的4和*键,再按回车键,即可复制出4个支柱模型,如图18所示。


图18 复制支柱模型

       复制的时候出现绿色的虚线,则说明复制的模型与被复制模型的连接线是平行于y轴的。

       复制出第1个支柱模型之后,不要进行任何操作,直接在键盘上按4和*键,输入的时候观察软件右下角数值输入区中显示的输入参数,该参数的含义是将当前模型复制出4个。

       Note

       SketchUp的数值输入方法与3ds Max等其他软件不同,初次使用的读者可能会不习惯这种输入方法,创建图形后不需要在数值输入框内单击然后输入参数值,而是直接使用键盘输入。

       通过复制操作将连廊的支柱制作完成了。至此,整个连廊的模型已经创建完成,接下来创建建筑其他部分的结构。

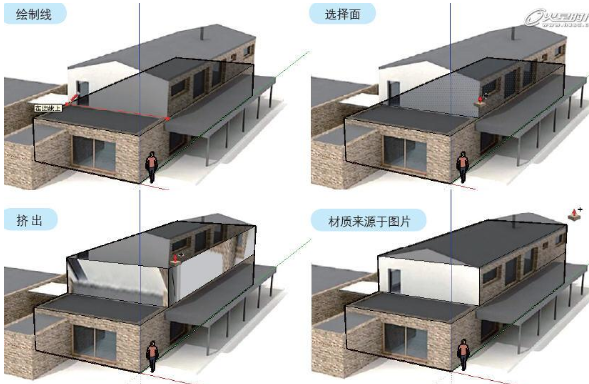

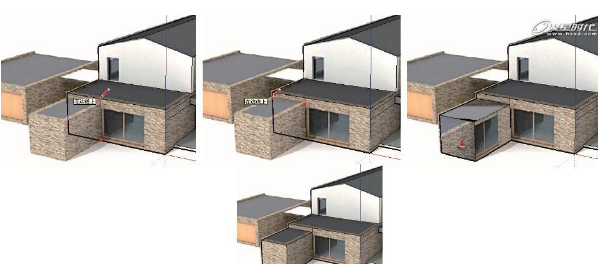

       step01 选择[线]工具,绘制墙体的分割线,然后使用[推/拉]工具,将工具放置于分隔出的面上,按住鼠标左键并拖动鼠标,创建出建筑结构,如图18-33所示,再次单击[照片匹配]对话框中的[材质来源于图片]按钮。


图19 创建并挤出模型

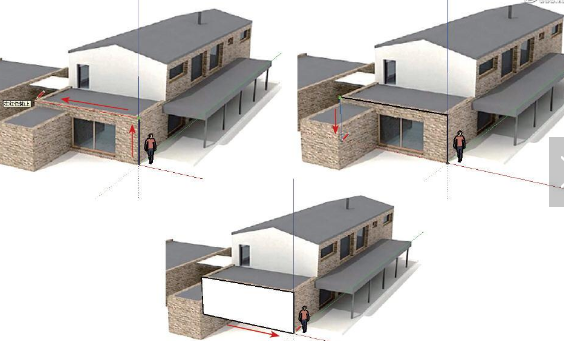

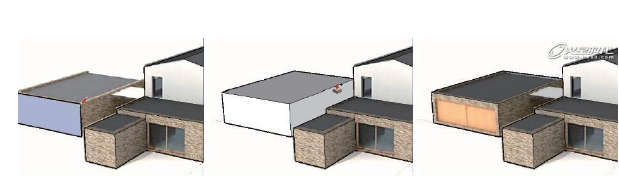

       step02 选择[线]工具,将建筑的一个立面创建出来,然后使用[推/拉]工具,将工具放置于刚才绘制的平面上,按住鼠标左键并拖动鼠标,将平面挤出为一个长方体,使长方体的另一侧与图中的建筑对齐,如图18-34所示 在[照片匹配]对话框中单击[材质来源于图片]按钮。


图20 绘制面并挤出模型

       两个建筑之间还有一个连廊的结构,接下来使用和前面制作连廊模型相同的方法,创建出连廊的顶结构。

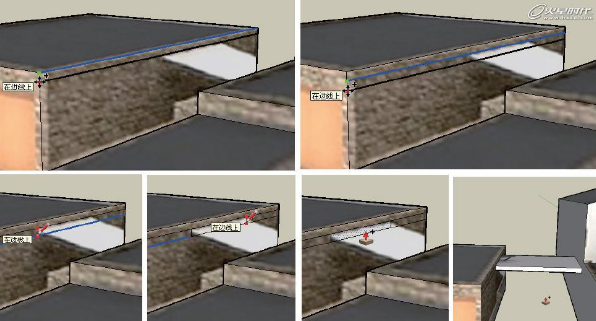

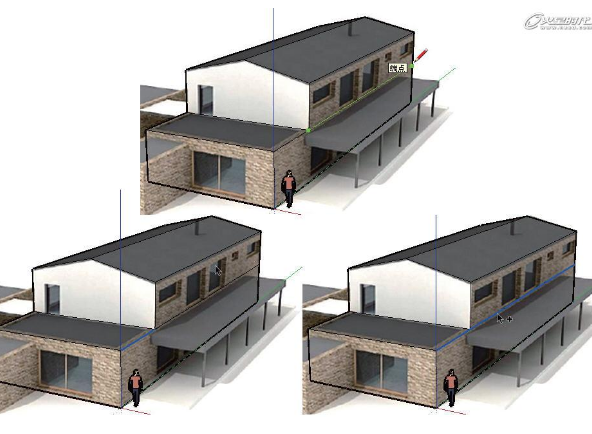

       step03 使用[选择]工具单击选择线,再选择[移动/复制]工具,按住Ctrl键拾取线的端点进行复制,复制出两条线并分别对齐图中连廊顶的上沿和下沿;选择[线]工具,绘制出顶结构两边纵向线条;使用[推/拉]工具,将工具放置于刚才绘制的平面上,按住鼠标左键并拖动鼠标,将平面挤出为一个长方体,使长方体的另一侧与前面建筑的墙壁对齐, 如图21所示。


图21 绘制面并挤出模型

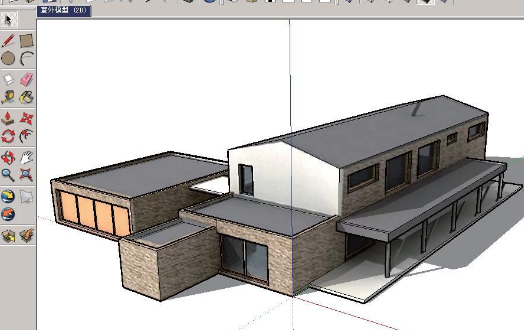

       至此,创建出了建筑的大结构,建筑模型如图21所示。


 图22 当前建筑模型效果

       接下来继续完善建筑的细节,将建筑的窗体结构和建筑屋顶女儿墙的结构创建出来。

       2.创建窗体结构

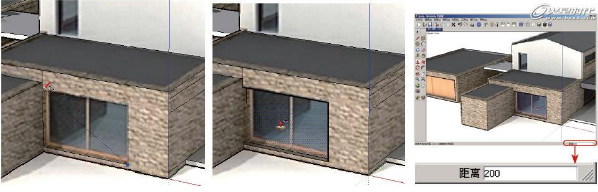

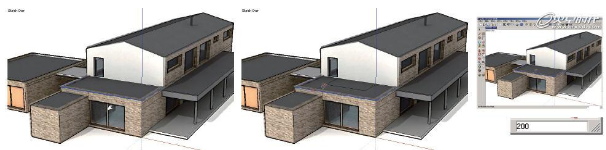

       step01 选择[矩形]工具,对照图片,在窗口的位置绘制一个矩形,使用[推/拉]工具,将工具放置于刚才绘制的平面上,向内挤压一段距离,释放鼠标后在[距离]框中输入200,如图23所示。


图23 绘制并挤出窗体模型

       输入的数值为当前使用[推/拉]工具挤出的距离,输入200,意味着挤出的厚度为200mm,即窗台的宽度为200。掌握了这种制作窗体的方法之后,接下来都使用这种方法来创建其他窗体。

       step02 选择[矩形]工具,对照图片绘制一个矩形,使用[推/拉]工具,将工具放置于刚才绘制的平面上,向内挤压一段距离,释放鼠标后在[距离]框中输入200,如图24所示。


图24 绘制并挤出窗体模型

       在掌握了窗体制作的方法之后,模型中剩余的窗体结构将由读者自行完成。创建完窗体模型后,再次在[照片匹配]对话框中单击[材质来源于图片]按钮,最终效果如图25所示。


 图25 窗体模型最终完成效果

       下面还需要进一步细化模型,将窗体结构中的窗框模型创建出来,这将使用到[偏移复制]工具。

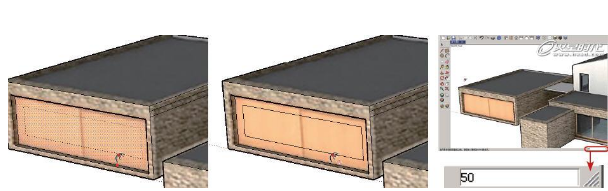

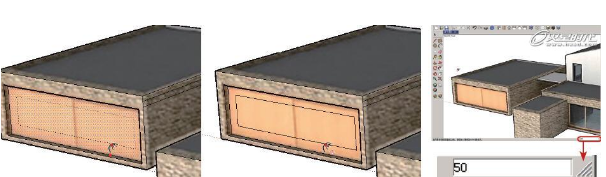

       step01 选择左侧大工具栏上的[偏移复制]工具,选择窗体的表面,按住鼠标左键拖动一段距离,释放鼠标,然后在[距离]框中输入50,如图26所示。


图26 偏移复制窗体表面

       放大视图观察,发现窗体边缘出现了一个宽度为50mm的双线。

       Note

       [偏移复制]工具类似于3ds Max软件中的[轮廓]操作,即为单线扩边,使其成为双线,而在偏移复制后输入的参数,如本案例输入参数为50,意味着双线间的距离为50,也就是本案例将要制作的窗框模型的宽度为50。

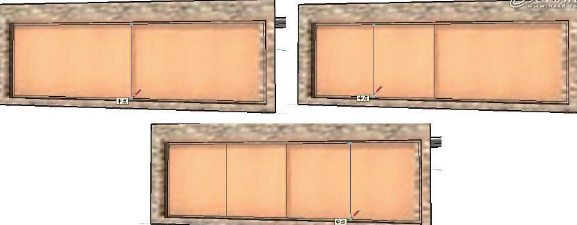

       step02 使用鼠标中键旋转视图,找到一个合适的观察角度,选择[线]工具,锁定中点绘制出3条线段,如图27所示。


图27 绘制中点连线

       绘制中心连线时注意,软件自动捕捉的中间将以蓝色的点显示,锁定捕捉之后再进行绘制。


图28 移动复制线段

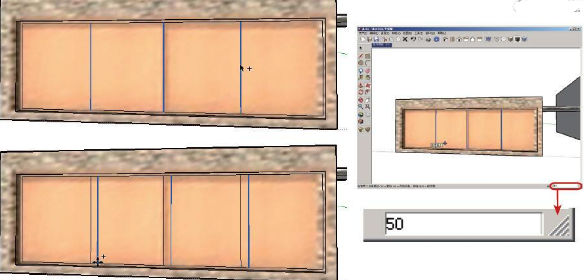

       step03 使用[选择]工具选择线,然后按住Ctrl键进行加选,同时选中3条线;选择[移动/复制]工具,按住Ctrl键进行移动复制,复制出一段距离之后,释放鼠标,然后在[距离]框中输入50, 如图28所示。

       使用[移动/复制]工具进行移动复制之后,再输入参数50,意味着移动复制的距离为50mm,这样就完成了窗框的制作。

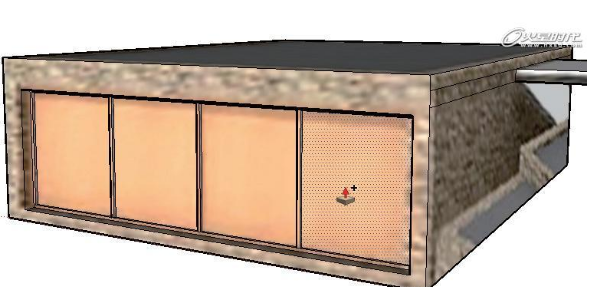

       step04 分别选择被窗框分隔出来的4个面,选择[推/拉]工具,将工具放置于平面上,向内挤压一段距离,释放鼠标后输入50,如图29所示。


图29 挤压窗框间的面

       窗框之间的面实际是玻璃的部分,该操作向内挤压玻璃部分的面,即可制作出窗框凸起的结构。

       通过上述操作,创建好了建筑中的一个窗框结构,场景中还有一处窗框结构,其创建方法与这里介绍的方法基本相同,请读者自行完成,创建完成的窗框结构如图29所示。


图30 窗框模型最终效果

       至此,所有窗体模型的细节都创建完成了。接下来处理最后一个细节结构——房顶女儿墙。

       3.创建女儿墙模型

       女儿墙的创建思路较为简单,使用[偏移复制]工具和[推/拉]工具即可创建出女儿墙的结构。

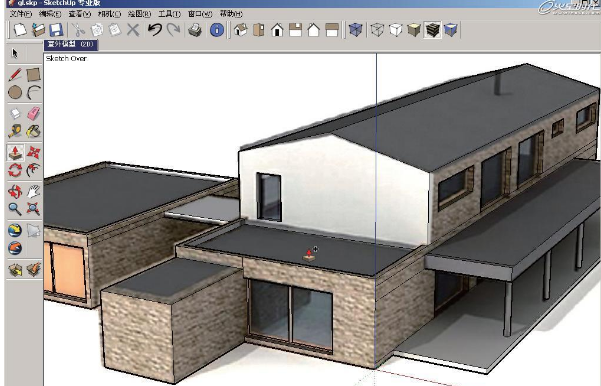

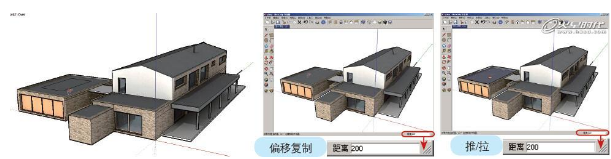

       step01 选择左侧大工具栏上的[偏移复制]工具,选择屋顶的面,按住鼠标左键拖动一段距离,释放鼠标,在[距离]框中输入200;使用[推/拉]工具将偏移复制后形成的面向下挤压出一段距离,释放鼠标后,在[距离]框中输入200,如图31所示。


图31 偏移复制屋顶的面

       偏移复制时输入参数200,意味着女儿墙的厚度为200mm;使用[推/拉]工具挤出参数设为200,意味着女儿墙模型的高度为200mm。

       目前制作的女儿墙模型为四面墙体的结构,在图片中还有两个房顶,为三面墙体的结构,接着介绍女儿墙的制作方法。

       step02 使用[选择]工具选择线,然后按住Ctrl键进行加选,将需要制作墙体结构的3条边线同时选中;选择[偏移复制]工具,按住鼠标左键进行偏移复制,复制出一段距离之后,释放鼠标,然后在[距离]框中输入200, 如图32所示。


图32 偏移复制墙体结构的边线

       Note

       [偏移复制]工具只能对单一平面或者两个(两个以上)在同一平面内相连的边线进行偏移复制。

       step03 使用[推/拉]工具将偏移复制后形成的面向下挤压出一段距离,释放鼠标后,在[距离]框中输入200,制作出三面的女儿墙结构,如图33所示。

       这样就将三面的女儿墙结构制作出来了,在建筑中还有一个三面的女儿墙结构,与前面制作方法一样,这里就不再进行赘述了,最终完成的效果如图34所示。


图33 挤出女儿墙结构


图34 女儿墙结构最终效果

       至此,整个建筑模型创建完成。

       4.最终模型清理

       创建完成模型结构之后,还要对模型进行最终的清理操作。

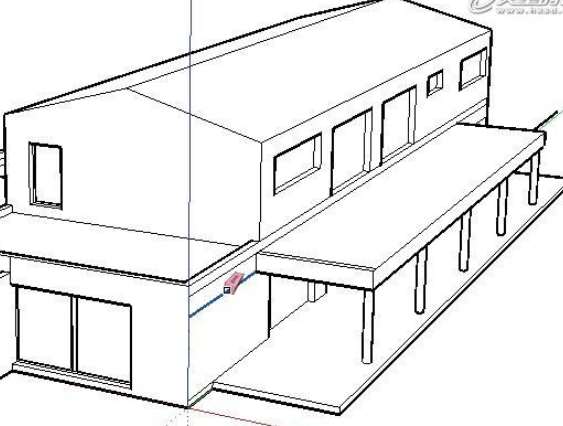

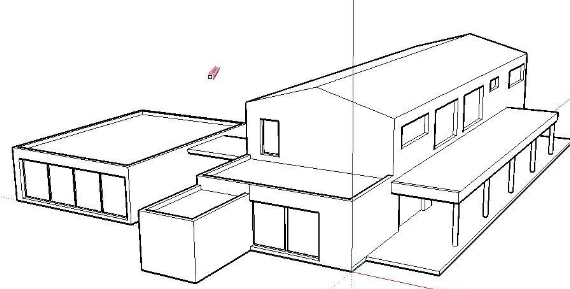

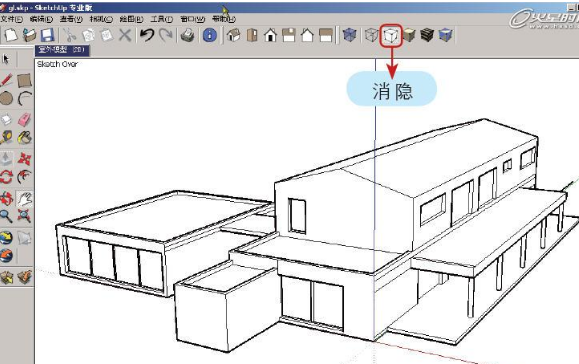

       step01 选择菜单[查看]|[面类型]|[消隐]命令或者单击标准工具栏上的[消隐]模式按钮,将视图以消隐的方式显示,如图35所示。


图35 以消隐方式查看视图

       通过消隐显示能够清楚地观察到模型中边线的状态,观察图18-49,由于制作模型的需要,当前有一部分对模型结构没有作用的辅助线出现在模型中,接下来需要将这些没有用的线条删除。

       step02 选择左侧大工具栏上的[删除]工具,在视图中无用的辅助线上单击鼠标,即可将线条删除,如图36所示。

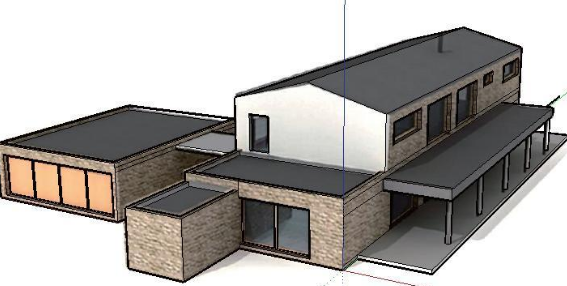

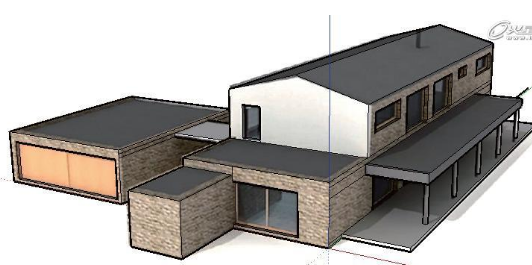

       清理完成之后的模型如图37所示。


图36 清除无用的辅助线条


图37 删除无用线条后的建筑结构效果

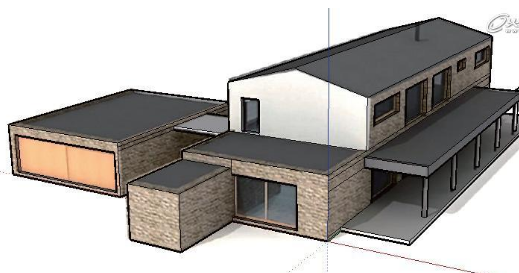

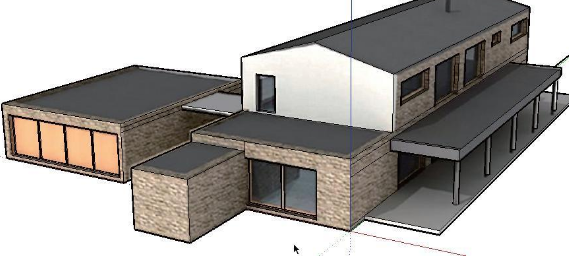

       step03 选择菜单[查看]|[面类型]|[贴图]命令或者单击标准工具栏上的[材质贴图]模式按钮,将视图以材质的方式显示,然后选择菜单[查看]|[阴影]命令,打开阴影显示,模型最终效果如图38所示。
