Revit画楼梯不好画?掌握这些技巧如鱼得水

2020年7月15日
评论
590

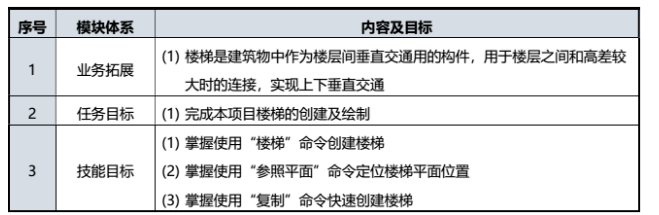

    楼梯创建的学习目标

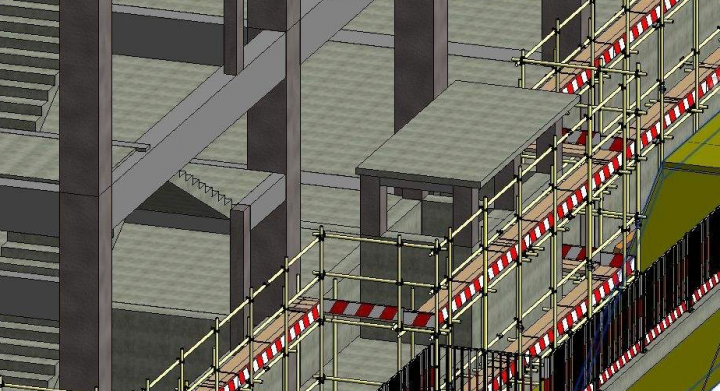

Revit画楼梯不好画?掌握这些技巧如鱼得水

需要了解的是,在Revt软件中,楼梯部位由楼梯板和扶手两部分构成,与其他构件类似,在使用楼梯前应先定义好楼梯类型属性中各类楼梯参数。一般来说,在Revit中建立楼梯需要分解为以下几步进行楼梯定位一建立楼梯构件一布置楼梯一完善楼梯设置。

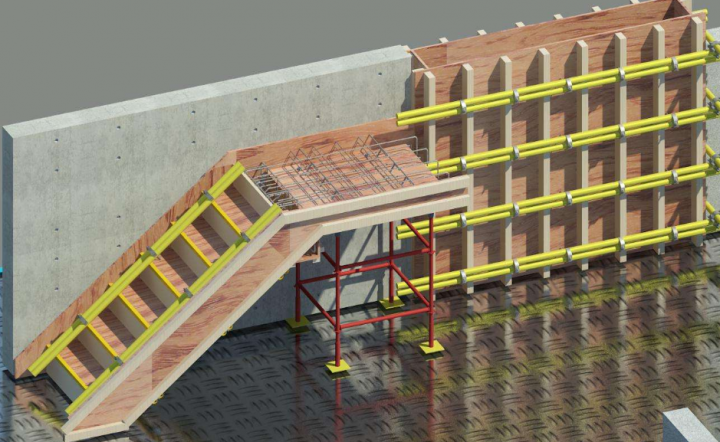

Revit画楼梯不好画?掌握这些技巧如鱼得水

    楼梯创建操作说明

1、注意新建楼梯构件时,一定要理清思路,结合楼梯详图,分析楼梯定位信息、剖面标高、踏步尺寸、踏步级数、梯段宽度、梯板厚度等信息,进入对应的楼层平面视图,根据“楼梯”创建楼梯构件,根据图纸信息定义楼梯构件,包括踏步尺寸、梯板厚度、材质、踏步数量、定位标高等信息,利用“梯段”绘制方式中中“直梯”、“草图”等方式进行楼梯梯段或边线的绘制,注意定义完成楼梯构件后,会自动进入“修改|创建楼梯”上下文选项卡,必须要绘制完成才可以保留楼梯构件,如不绘制直接点击关闭退出后,定义的楼梯构件将不再保留;

2、学会灵活使用“参照平面”功能,可以在绘制楼梯等复杂构件时,起到良好的定位取点作用,使建模更加精确;

3、可以使用“复制”命令快速放置同层相同楼梯,使用“粘贴”中“与选定的标高对齐”可以快速放置不同层相同楼梯构件;

Revit画楼梯不好画?掌握这些技巧如鱼得水

4、在绘制楼梯过程中,可以同时设置栏杆扶手的构件参数,会跟随楼梯梯段一同进行绘制,可以设置放置位置为踏板或梯边梁;

5、当定义完成楼梯构件参数后,在绘制梯段之前,一定要先在“属性”选项板中检查或设置对应的“底部标高”、“顶部标高”、“底部偏移”和“顶部偏移”等约束信息,以及“所需踢面数”、“实际踏步深度”、“踏板/踢面起始编号”等尺寸信息,检查无误或准确设置完成后,再进行梯段的绘制,保证绘制楼梯梯段构件的属性参数符合图纸信息;

6、如果在绘制楼梯之前已经绘制了休息平台板及楼层平台板构件,在绘制楼梯时只需要绘制梯段即可,取消勾选选项栏中“自动平台”命令,创建梯段时则不会自动创建休息平台,操作方法同前讲解。
