案例分析:钢结构的雨蓬如何手算?

一 : 钢结构雨棚设计计算书

雨棚设计计算书

钢结构雨棚设计计算书

一、计算依据:

1.《建筑结构荷载规范》

2.《钢结构设计规范》GB50017-2003

3.《玻璃幕墙工程技术规范》

4.《建筑抗震设计规范》

1.本工程位于深圳市,基本风压ω0=0.700(kN/m2),考虑到结构的重要性,按50年 二、计算基本参数:

一遇考虑乘以系数1.1,故本工程基本风压ω=1.1×0.7=0.77(kN/m2)。

2. 地面粗糙度类别按C类考虑,风压高度变化系数取5.0米处(标高最高处),查下页表

1-1知,该处风压高度变化系数为:?z=0.74。依据《玻璃幕墙工程技术规范》,风荷载体形

系数,对于挑檐风荷载向上取μs=2.0,瞬时风压的阵风系数βz=2.25 。

3. 本工程耐火等级一级,抗震设防七度。

三、结构受力分析

该处雨棚是以钢架作为承重结构的悬臂体系。

四、设计荷载确定原则:

作用于垂直雨棚平面的荷载主要是风荷载、地震作用及雨棚结构自重,其中风荷载引起

的效应最大。

在进行雨棚构件、连接件承载力计算时,必须考虑各种荷载和作用效应的分项系数,即

采用其设计值;进行位移和挠度计算时,各分项系数均取1.0,即采用其标准值。

1、风荷载

根据《玻璃幕墙工程技术规范》,垂直于雨棚平面上的风荷载标准值,按下列公式(1.1)计算:

W k = ?z ?s ?z Wo ················(1.1)

式中: W k —风荷载标准值 (kN/m2);

?z—瞬时风压的阵风系数;βz=2.25

?s—风荷载体型系数;向上取μs=2.0

?z—风荷载高度变化系数,并与建筑的地区类别有关;按《建筑结构荷载规范》

GBJ9-87取值;

W o—基本风压(kN/m2) 按《技术要求》W o =1.1×0.700=0.770(kN/m2)

按《玻璃幕墙工程技术规范》要求,进行建筑幕墙构件、连接件和锚固件承载力计算时,风

荷载分项系数应取γw= 1.4

1

雨棚设计计算书

表1-1

钢结构雨棚 钢结构雨棚设计计算书

即风荷载设计值为:

W= γWWK = 1.4W K ··············(1.2)

2、地震作用

雨棚平面外地震作用标准值计算公式如下:

GkqEK =?E?max ·················(1.3) A雨棚平面内地震作用标准值计算公式如下:

PE =?E?max G ·················(1.4)

式中, qEK为垂直雨棚平面的分布地震作用;(kN/m2)

PE为平行于雨棚平面的集中地震作用;(kN)

?E为地震动力放大系数;取?E=3.0

?max为水平地震影响系数最大值;取?max=0.08(7度抗震设计)

G为幕墙结构自重(kN)

GkGk (kN/m2) ;取=0.4kN/m2 AA

按规范要求,地震作用的分项系数取γE= 1.3,即地震作用设计值为:

qE=γEqEK = 1.3 qEK ·············(1.5)

3、雨棚结构自重

按规范要求,幕墙结构自重的分项系数取γG=1.2。

4、荷载组合

按规范要求对作用于雨棚同一方向上的各种荷载应作最不利组合。对垂直于雨棚平面上的荷载,其最不利荷载组合为:

WK合=1.0 WK + 0.6 qEK – 1.0qGk ·············(1.6)

W合=1.0 W + 0.6 qE – 1.0qG ·············(1.7)

其中, WK合为组合荷载的标准值(kN/m2);

W合 为组合荷载的设计值(kN/m2)。

五 、计算部位的选取及荷载的确定

该雨棚最不利位置为标高5.0m处,按该处雨棚的平面布置,取出一个纵向的计算单元,如图一阴影部分所示。

1.水平荷载

该雨棚可以简化为一悬臂板,故可以忽略水平方向的荷载。

2.竖直荷载

1

钢结构雨棚 钢结构雨棚设计计算书

钢结构雨棚 钢结构雨棚设计计算书

仅考虑风荷载向上:

W k = ?z ?s ?z Wo

=2.25×2×0.74×1.1×0.7

=2.564KN/m

W=1.4WK=3.59KN/m

2.3作用

地震作用:qEk=3.0×0.08×0.6=0.144KN/m

2 qE=1.3X0.144=0.188KN/m

222

六 、荷载组合

竖直方向

2标准值:W合K=2.564+0.6×0.144-0.4=2.25KN/m

2设计值:W合=3.59+0.6×0.188-0.48=3.223KN/m

七 、雨棚钢架的计算

1

42483137661215511017194231

雨棚设计计算书

钢结构雨棚 钢结构雨棚设计计算书

1、荷载确定

由图一所示的计算单元知,计算单元的宽度为2180mm。经受力分析及简化,取上图所示的力学模型计算。

q= W合×B=3.223×2.18=7.03KN/m

此外雨棚上方大玻璃幕墙(顶部标高9.5米,分格高度为4.5米)传给雨棚钢梁的均布荷载为q1

W k = ?z ?s ?z Wo

=2.25×1.5×0.74×1.1×0.7

=1.923KN/m

W=1.4WK=2.692KN/m

qEk=3.0×0.08×0.6=0.144KN/m

qE=1.3X0.144=0.188 KN /m2

222

雨棚设计计算书

此力学模型的受力:

钢结构雨棚 钢结构雨棚设计计算书

型材截面特性:

钢结构雨棚 钢结构雨棚设计计算书

杆件参数:

钢结构雨棚 钢结构雨棚设计计算书

钢结构雨棚 钢结构雨棚设计计算书

节点参数:

1

雨棚设计计算书

(2)结果输出

支座反力:

钢结构雨棚 钢结构雨棚设计计算书

钢结构雨棚 钢结构雨棚设计计算书

杆件内力:

节点位移:

1

钢结构雨棚 钢结构雨棚设计计算书

雨棚设计计算书

此力学模型的节点应力极值:

钢结构雨棚 钢结构雨棚设计计算书

(3)结果分析

节点位移分析:

由节点位移输出的结果可知,变形主要发生在Z轴方向,结构的最大变形在杆件3及杆件6的杆端(即6节点处及12节点处),Umax=24.5302mm。根据规范对钢骨料刚度要求,钢骨料的最大允许挠度不大于L/200(对于悬臂梁L为悬伸长度的2倍),即[u]=2X2500/200=25mm Umax=24.5302mm≤25mm 故结构的挠度能满足要求。 应力极值分析

由节点应力极值表可知,应力绝对值的最大值:

2

σmax=106.30 N/mm 可见:? ≤ f

故结构的强度能满足要求。

1

钢结构雨棚 钢结构雨棚设计计算书

二 : 八种钢结构雨棚报价以及产品信息

导语:现在很多地方,尤其是工厂,都需要使用到钢结构雨棚,因此购买钢结构雨棚的人也不少,但是市面上上的钢结构雨棚产品太多了,而且价格也不一样,人们很难挑选到性价比比较高的钢结构雨棚产品,针对这种情况,小编特意上网收集了一些和钢结构雨棚产品及其价格相关的信息,接下来就和大家分享一下吧。

(www.61k.com。

雨棚 八种钢结构雨棚报价以及产品信息

产品一:铁艺门窗雨棚 钢结构雨棚 产品价格:一吨1250.00元

品牌:好景 篷布材质:玻璃 开启方:手动

颜色:透明 规格:3000*45000

产品二:办公楼大门钢结构雨棚 产品价格:每平方米210.00元

篷布材质:玻璃 品牌:辉创

雨棚 八种钢结构雨棚报价以及产品信息

产品三:钢结构雨棚 产品价格:每平方米350.00元

品牌:ZX 材质:低合金高强度结构钢 钢型号:q235

产品四:房顶加建钢结构雨棚 产品价格:每平方米380.00元

品牌:煌商佑 材质:炭素结构钢 钢板厚度:5-25(mm)

钢型号:S275JO、 S355JO 每平米用钢量:25

雨棚 八种钢结构雨棚报价以及产品信息

产品五:ZY-G004钢结构雨棚 产品价:每平方米355.00元

篷布材质:纤维 品牌:珍源 开启方式:手动

使用范围:大跨度的体育场馆 每平米用钢量:45

产品六:钢结构雨棚 产品价格:每吨3600.00元

品牌:华亿钢机 材质:炭素结构钢

钢板厚度:8,10,12,14,16,18(mm)

钢型号:q235,Q345 每平米用钢量:85

雨棚 八种钢结构雨棚报价以及产品信息

产品七:钢结构工程雨棚 产品价格:每吨4200.00元

材质:炭素结构钢 品牌:威柏斯特 钢板厚度:10(mm)

规格:830*20*30mm 钢型号:q235 每平米用钢量:20

产品八:钢结构雨棚 产品价格:每吨45.00元

材质:炭素结构钢 品牌:北京普远  每平米用钢量:1.5

钢型号:q235 使用范围:超高层建筑

以上就是小编收集的所有和钢结构雨棚产品及其价格相关的信息,希望对大家有所帮助。

三 : 钢结构雨棚的简单分类

钢结构雨棚的简单分类

钢结构雨棚是建在两座建筑物之间,起到接通两座建筑物做为过道雨棚,或设在建筑物出入口门头雨棚或顶部阳台上方用来挡雨、或增加使用面积,或者防止高空有坠落物砸落下来,起到防护安全的一种建筑。按照用料材质可分为以下几种:

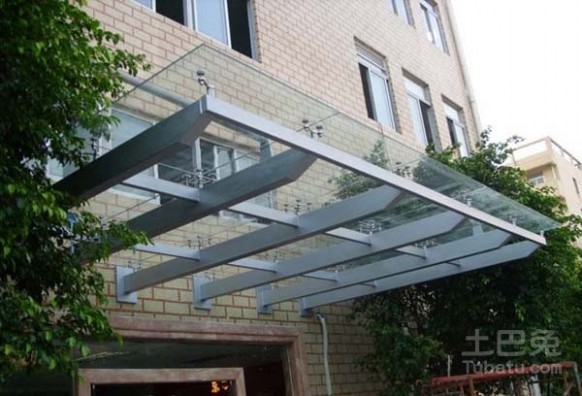

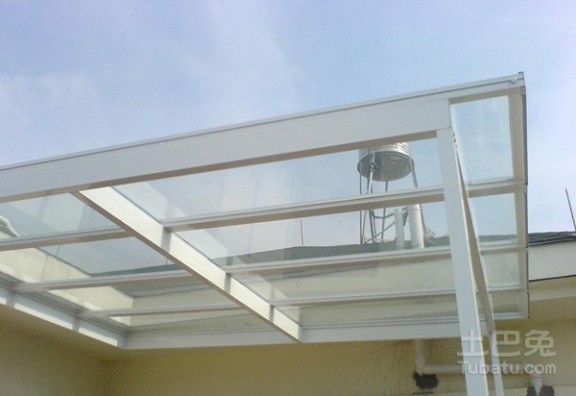

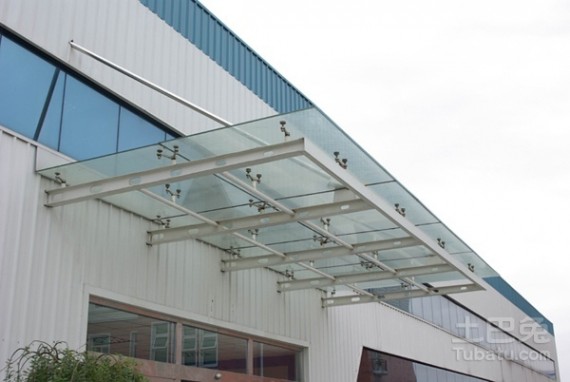

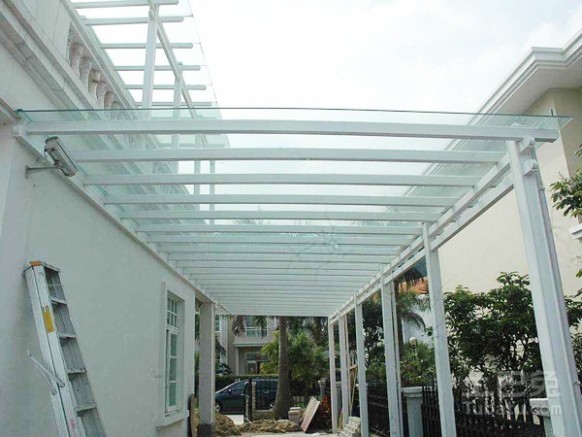

1、钢结构玻璃雨棚

钢结构玻璃雨棚顶部为钢化玻璃,或夹胶安全玻璃,两种都是安全玻璃。

2、钢结构铝板雨棚

钢结铝板雨棚主龙骨架以钢结构为主,顶部采用铝板,铝板雨棚的优点:铝合金永远不生锈,不变形,也不用担心高空有坠落物掉下砸坏铝板雨棚,钢结构铝板雨棚是性价比最高的,寿命最长的雨棚,适合飞机场,银行,大型超市,政府工程,学校,酒店,别墅都可以。

3、钢结构PC板雨棚

PC 板雨棚可分(耐力板雨棚,阳光板雨棚)这款雨极特点重量轻,有质保可以达到十年以上,特别适合温室棚,菜棚,下雨时,声音比较吵人,这就是他的一大弱点。

4、全钢结构雨棚

特点:

1)钢结构比较轻

2)可靠性比较高

3)抗震性、抗冲击性比较好

4)安装快速方便

5)室内使用空间比较大

优点:

1)抗震性:底层小区或者别墅大都都是坡屋面,这种屋面机构才使用是冷弯型钢结构件做成的三角型屋架,轻钢构件在封完结构性板材及石膏板之后,形成了非常坚固的“板肋结构体系”,这种结构体系抗震和抗水平荷载效果非常好。

2)抗风性:钢型材结构建筑的重量比较轻、强度比较高,整体钢性好,可以抵抗每秒60-70米的大风,起到更好的保护作用。

3)保温性:主要采用的是保温隔热的材料,具有很好的保温隔热的功能。

4)舒适性:钢型结构采用高效节能体系,具有优良的呼吸功能,从而可以调节屋内空气的

干湿度,屋顶具有良好通风效果。
