吊篮安全锁都有哪几种形式?

2020年9月20日
评论
1,152

   安全锁是吊篮的防坠装置。当提升机构的钢丝绳突然折断或吊篮因其他故障出现超速下滑时,安全锁立即动作,并在瞬间将吊箱锁定在安全钢丝绳上。

安全锁按其工作原理,可分为离心触发式(简称“离心式”)和摆臂防倾式(简称“摆臂式”)两类。前者具有绳速检测和离心触发机构(图5-141a),当吊篮的下降速度超过一定数值,飞块产生的离心力克服弹簧的约束力向外甩到一定程度时,触动等待中的执行元件,带动锁绳机构动作,将锁块锁紧在安全钢丝绳上;后者具有锁绳角度探测机构,当吊篮发生倾斜或工作绳断裂、松弛时,其锁绳角度探测机构即发生角度位置变化,带动执行元件使锁绳机构动作,将吊篮锁住

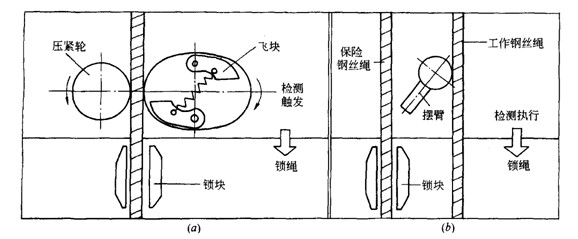

(a)离心式;(b)摆臂式

安全锁的工作原理示意图

吊篮安全锁都有哪几种形式?
(a)离心式;(b)摆臂式
