脚手架是在建筑安装施工中占有特别重要地位的临时设施。砼结构浇筑、砖墙砌筑、装饰和粉刷、管道安装、设备安装等，都需要搭设脚手架。它是顺利完成电力建设建筑、安装工程施工任务必不可少的重要工具之一。选择与使用的合适与否，不但影响施工作业的顺利进行和安全保障，而且也关系到工程质量、施工进度和经济效益的提高。
脚手架的种类很多，按用途分有砌筑脚手架、装修脚手架、安装脚手架和模板支撑架等；
按搭设位置分有内脚手架和外脚手架；
按材质分有木脚手架、竹脚手架和金属脚手架；按结构形式分有立杆式、框组式（门型架）、桥式、吊式、挂式、挑式以及其它工具式脚手架；按立杆搭设排数分单排脚手架、双排脚手架和满膛脚手架。
脚手架的组成结构：
脚手架的组成由垫板、底座、立杆、大、小横杆、斜撑、抛撑、剪刀撑、连墙杆、扫地杆及其附件等，下面就其主要作用介绍如下：
1、立杆（也称立柱、站杆、冲天杆、竖杆等）：与地面垂直，是脚手架的主要受力杆件。它的作用是将脚手板上的全部荷载通过底座、垫板传到地基上。
2、大横杆（也称顺水杆、纵向水平杆、牵杆等）：与墙面平行。其作用是与立杆连成整体，将脚手板上的全部荷载传到立杆上。
3、小横杆（也称横楞、横担、横向水平杆、六尺杠、排木）：与墙面垂直，作用是直接承受脚手板上的荷载，并将这部分荷载传到大横杆上。在双排脚手架中，它是连接内外两排架体，增强脚手架整体稳定性的重要杆件。
4、斜撑（也称斜戗、八字撑）：与脚手架外排立杆紧贴连接，与其立杆斜交并与地面形成45°－60°角，上下连续设置，形如“之”字。主要设置在脚手架拐角处，其作用是防止架子沿纵长方向倾斜并承受脚手架的水平作用力。
5、剪刀撑（也称十字撑、十字盖）：在脚手架外侧设置的双支斜杆、互相交叉，都与地面形成45°－60°夹角。作用是把脚手架连为一体并承受脚手架的水平作用力，增强脚手架的整体稳定性。
6、抛撑（也称支撑、压栏子）：是设置在脚手架外排（周围）、从地面支撑脚手架的斜杆，一般与地面成60°夹角，作用是增加脚手架横向稳定，阻止脚手架向外倾斜或倾倒，在支撑脚手架初期和拆除脚手架剩最后几步时，其作用尤为重要。抛撑应用一水平支撑（也称马梁、反支撑）与脚手架立杆连接，以增强稳定性。
7、连墙杆（也称拉接）：是沿立杆的竖向（垂直）不大于4米，水平方向不大于7米，设置能承受拉和压而与主体结构相联的水平杆件，作用是承受脚手架的全部风荷载和脚手架里、外排立杆不均匀下沉时所产生的荷载。
8、扫地杆：它紧贴于地面的纵向水平杆，其作用是增强脚手架立杆根部的稳定性。
9、脚手板（也称跳板、架板）：它是铺于小横杆上直接承受施工荷载的构件。

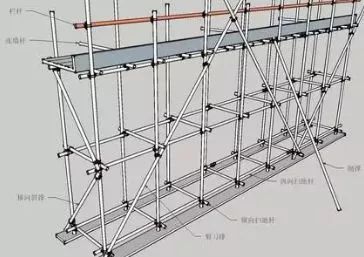

脚手架三维立体详图：
JGJ130-2011脚手架三维立体详图
