在CAD中把直线和圆弧连成多段线的方法

2021年2月2日
评论
503

CAD制图时想要对直线与圆弧构成的整体对象进行多段线编辑,首先需要将这个对象转换成多段线。本文将介绍CAD如何将直线与圆弧连接成多段线。

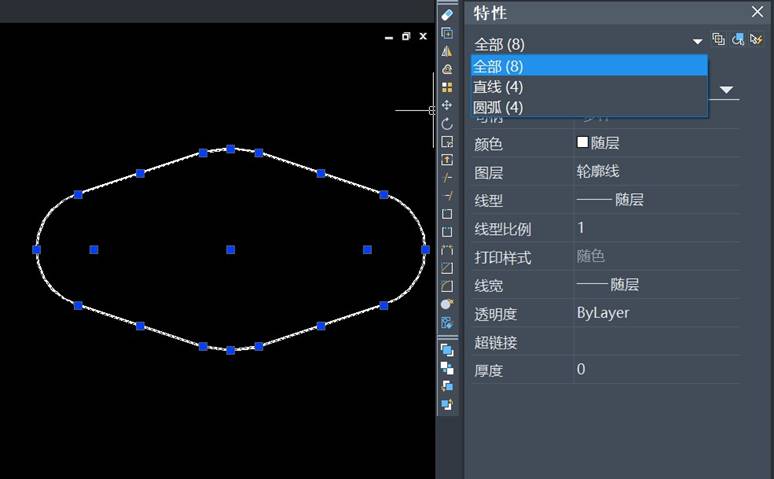

1.使用中望CAD打开需要进行操作的图纸文件,用夹点拾取一下,从右边的特性栏可以看到这个图形是由4条直线和4段圆弧构成;

在CAD中把直线和圆弧连成多段线的方法

2.点击菜单栏中的【修改】面板【对象】中的【多段线】,或在命令栏中输入【PEDIT】启动多线段编辑命令,按照命令区给出的选项提示依次操作;

3.框选全部要合并的对象,在命令栏提示是否将其转换为多段线时输入【Y】按回车键确认;

4.在命令行输入【J】,按回车键确认,选择连接方式;

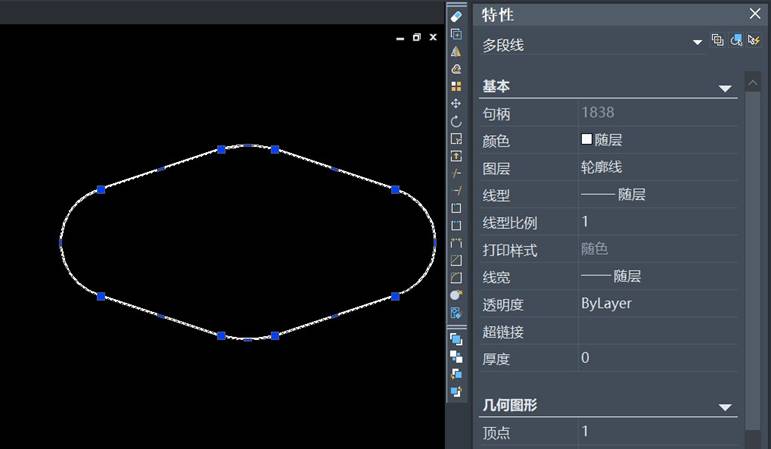

5.按回车键完成操作,此时再次拾取图形,在特性栏可以看到此时圆弧和直线已合并为一个多段线对象。

在CAD中把直线和圆弧连成多段线的方法

以上就是将圆弧与直线转换成多段线的方法,你学会了吗?
