CAD中快速的消除重复对象的方法

2021年2月5日
评论
36

在使用中望CAD时,删除图形文件中选取的对象需要用到的命令为“ERASE”或依次单击“常用”选项卡 »“修改”面板 »“擦除”,选择一个或多个对象,然后按回车(Enter)键确认删除,除此之外,“DELETE 键”也可以删除选定对象。如果我们要删除大量的重复对象时,这个方法就不够方便。

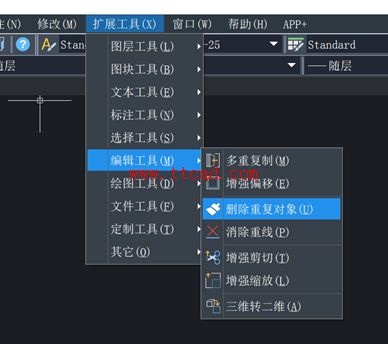

一,我们要用到的命令是“OVERKILL”,或依次点击菜单项的“扩展工具”、“编辑工具”、“ 删除重复对象”,如下图所示。此命令可以删除图纸中重复或部分重叠的对象,将部分重叠或连续的对象合并。

CAD中快速的消除重复对象的方法

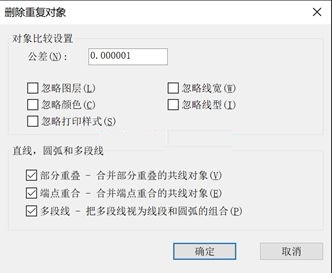

二,执行命令后,鼠标滑动选择对象,然后按回车(Enter)键,即开启“删除重复对象”对话框。

CAD中快速的消除重复对象的方法

三,然后我们可以根据需要进行设置包括图层、颜色、线宽、线型以及打印样式在内的要忽略的对象特性等,设置好后点击“确定”即可。

OVERKILL 命令可以删除以下类型的几何图形:

1, 删除重复的对象;

2, 删除在圆上绘制的圆弧;

3, 以相同角度绘制的端点重合或局部重叠的线被合并为单一对象;

4, 删除与多段线的直线段或圆弧段重叠的直线或圆弧段。
