注册建筑师考试做图技巧:准确绘制建筑剖面图

2021年2月26日
评论
106

这门考试,主要是考察建筑师与结构、水、暖、电专业的配合,并且力争要建筑师做到熟知各专业的原则和原理,会画简单的图示。题目是选择题和作图题搭配的,选择题的分数够了,才能进入人工阅卷环节。建筑作为龙头专业,处理好本专业和其他专业的关系,解决各专业的矛盾,才能保证自己的作品完美地实现。

技术作图共四道题,时间6h

一、建筑剖面

二、建筑构造

三、建筑结构

四、建筑设备

而建筑剖面原理很简单,就是画一个剖面,通常是两三层的坡屋顶小房子,关键就是要细心。主要做题要点无非就是:

层高关系确定好

楼梯步数算对

结构形式剖到的梁柱之类都要表示清楚

各方位的看线

门窗剖线看线都要表达清楚

看似简单的一道题,但是不要指望考场上临场发挥,复习时一定要动手多画画,画的过程会发现容易漏掉的细节真的很多。

在练习的时候很多盆友会无从下手,可以参考以下这份解题步骤和方法。

注册建筑师考试做图技巧:准确绘制建筑剖面图

1.绘制建筑剖面即信息转换:  建筑作为三维存在,通常以二维投影图(平面、立面及剖面图)来进行等效表达,平面与剖面是不同方向的投影,各层平面加上竖向标高可形成了完备的三维信息(准确地说是简单建筑的完备信息),是可以转化为剖面图的,建筑技术设计(作图题)建筑剖面部分考核的正是信息完备的多层平面图向剖面图的转换过程,这也是训练建筑师空间想象能力及表达能力的基本功。

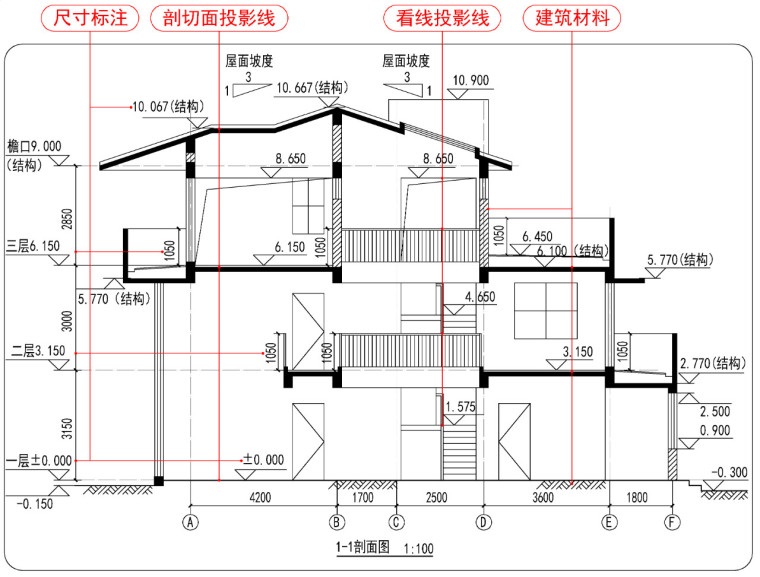

2.剖面的要素构成:  对剖面图进行分解,可以看到整个剖面图由剖切投影线(简称剖线)、看线投影线(简称看线)、建筑材料表达(简称材料)及尺寸标注(简称标注)构成,可以得出结论:剖面图=剖线+看线+材料及标注。

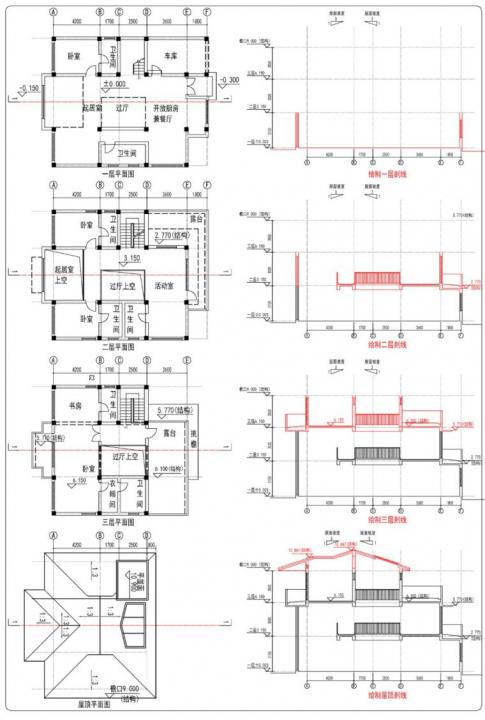

3.剖面的解题步骤1-  绘制剖线:  对建筑剖面图进行分解完毕  ,那么解题步骤也就确定下来了,即按顺序将剖面所有的图面要素画出,先画剖线部分,从一层到屋顶,具体见下图。

注册建筑师考试做图技巧:准确绘制建筑剖面图

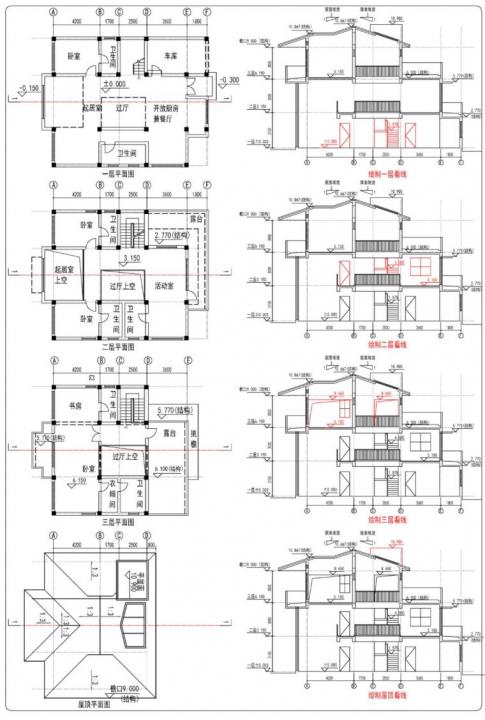

4.剖面的解题步骤2-绘制看线:  再画看线部分,从一层到屋顶。

注册建筑师考试做图技巧:准确绘制建筑剖面图

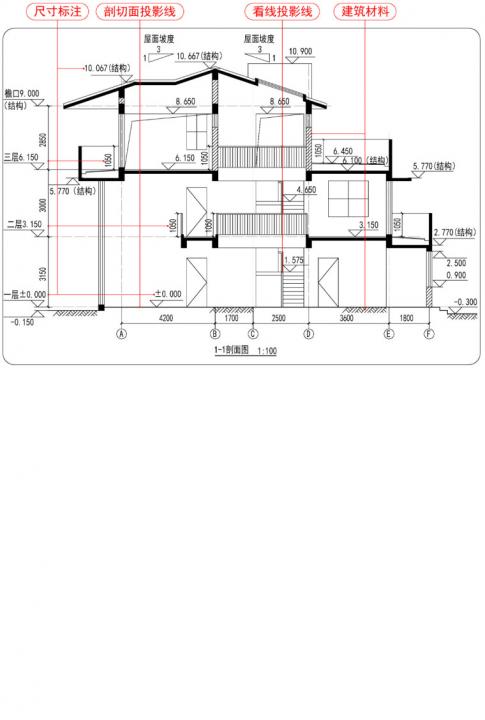

5.剖面的解题步骤3-材料尺寸:  最后  补齐材料及标注,一张剖面图完成。

注册建筑师考试做图技巧:准确绘制建筑剖面图

6.完整解题步骤:  完成剖面图绘制,依据图面对选择题进行解答,因而,解题步骤如下:

①连接剖切符号;

②绘制剖线;

③绘制看线;

④补齐材料及标注;

⑤解答选择题。

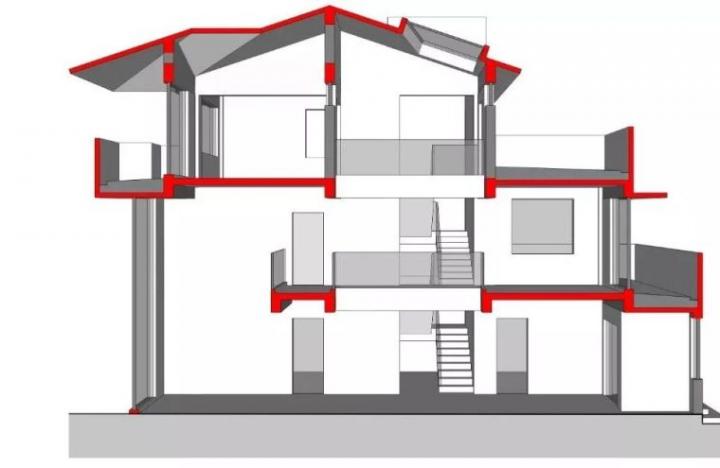

当然  尽可能地想象剖面的三维形象 ,有助于形成对剖面的直觉 。

注册建筑师考试做图技巧:准确绘制建筑剖面图
