园林绿化中水景所用的防水卷材施工工艺方法

水景是景观中最为常见的设计元素，它可分为生态水景和硬质水景，生态水景是以自然生态土为基础，营造出自然、和谐的氛围，硬质水景是以钢筋混凝土为基础，营造出精致、独特的人为景观。

一、| 防水卷材 | 种类 | 特点 | 规格 | 工艺要求 | 施工工艺 | 注意事项 |

【 防水卷材】是以沥青类或高分子防水材料浸渍在胎体上，制作而成的防水产品。根据主要组成材料不同，分为沥青防水卷材、高聚物改性沥青防水卷材和合成高分子防水卷材。防水卷材有耐水性、温度稳定性、柔韧性和大气稳定性。

1.三元乙丙橡胶防水卷材

三元乙丙橡胶防水卷材是由三元乙丙橡胶（乙烯、丙烯和少量双环戊二烯共聚合成的高分子聚合物）、硫化剂、促进剂等，经压延或挤出工艺制成的高分子卷材。

【特点】

（1）耐老化性能好、耐酸碱、抗腐蚀，使用寿命可达35年。

（2）拉伸性能好，延伸率大，能够较好适应基层伸缩或开裂变形的需要。

（3）耐高低温性能好，低温可达－40℃，高温可达160℃，能在恶劣环境长期使用。

（4）质量轻，减少负载。

【规格】

幅宽：1000mm、1100mm、1200mm

厚度：1.2mm、1.5mm、2.0mm

长度：20m

【工艺要求 】

防水基层要求坚固、平整、干净、干燥。基层转角部位应做成圆弧或三角形，圆弧半径应大于20mm。若使用在屋面，要注意屋面的排水坡度、分割缝、排气孔等应按设计要求处理。

【施工工艺】卷材铺贴施工时，根据工程具体情况，可采用满铺法、条铺法、点铺法、空铺法。粘接剂推荐用量：满铺法：0.33kg/㎡，点铺法：0.22kg/㎡，条铺法：0.20kg/㎡，空铺法：0.10 kg/㎡，卷材搭接部位用量：0.10 kg/㎡。卷材与基层粘接时，在粘接部位均匀涂刷粘接剂，粘接剂表面干后 （略粘但不拉丝）进行粘合。搭接部位粘接时，搭接宽度执行相关规定。使用溶剂将搭接部位的卷材擦拭干净，去除污物和油脂，然后涂刷粘接剂，待粘接剂表干后，将搭接部位粘贴牢固，并用橡胶辊压实。

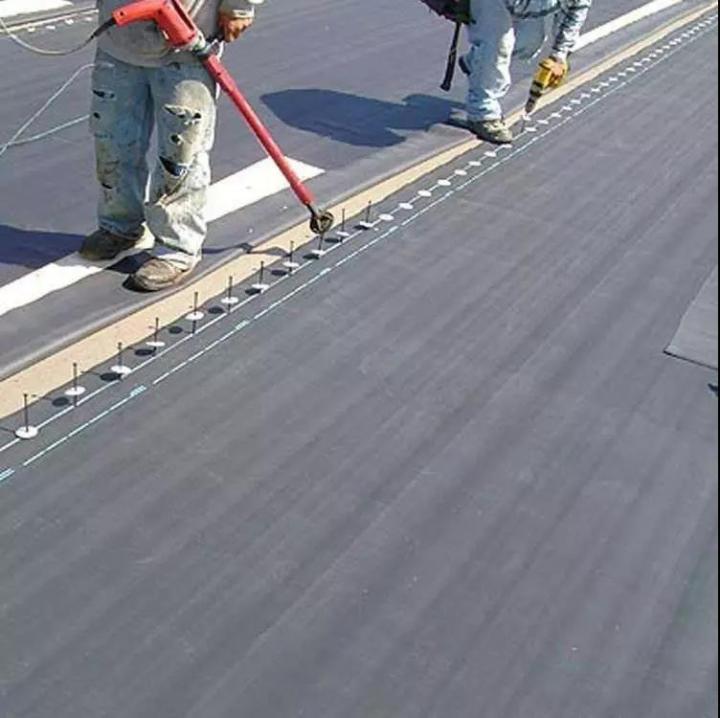

三元乙丙橡胶防水卷材的固定和搭接工序处理

【注意事项】

（1）雨、雪、雾、大风天气及基面潮湿的情况下不能铺贴卷材。

（2）铺设防水卷材时，施工温度应在5－35℃，相对湿度应小于80%。

（3）施工过程中，各道工序不得交叉，所有节点部位必须做加强层。

（4）施工时严禁接近火源、热源。

2.SBS改性沥青防水卷材

SBS改性沥青防水卷材是以SBS橡胶改性石油沥青引为侵渍覆盖层，以聚酯纤维无纺布、黄麻布、玻纤毡等分别制作为胎基，以塑料薄膜为防粘隔离层，经选材、配料、共熔、侵渍、复合成型、卷曲等工序加工制作而成。

【特点】

低温下柔韧性好，达到-25℃不裂纹；耐热性能高，90℃不流淌。延伸性能好，使用寿命长，施工简便，污染小等特点。

【规格】

幅宽：1000mm

厚度：3mm、4mm、5mm

长度：7.5m、10m、15m

【工艺要求】

基层要求干燥、平整、干净、无尘土、无杂物、无油污、无苔斑，如有孔、洞、裂缝要用水泥砂浆填实，凸出部分要凿平。

【施工工艺】

（1）要逆风涂刷基层处理剂。

（2）在基层表面和卷材表面涂胶粘剂，并预留搭接边以涂刷接缝胶。

（3）铺贴卷材，并进行排气、压实。

SBS改性沥青防水卷材热熔粘接法对防水卷材搭接和密封处理

【注意事项 】

（1）应避免日晒雨淋，需在干燥通风环境下贮存，储存温度不得低于相应规格产品柔度试验温度0℃，不应高于50℃；立式存放，高度不超过两层。

（2）运输时必须立放，高度不超过两层，要防止倾斜或横压，必要时加盖苫布。

（3）正常贮存和运输条件下，贮存期自生产之日起为一年。

（4）运输及储存过程应远离火源。

3.高密度聚乙烯丙纶防水卷材

高密度聚乙烯丙纶防水卷材是以原生聚乙烯合成高分子材料加入抗老化剂、稳定剂、助粘剂等与高强度新型涤纶长丝无纺布，经过自动化生产线一次复合而成的新型防水卷材。

【 特点】

具有优良的耐开裂性能；使用温度范围大、寿命长，无毒无害无污染，国外大量应用于饮水工程。

【规格】

幅宽：≥1000mm

厚度：0.6mm、0.7mm、0.9mm、1mm、1.2mm、1.5mm

长度：50m、100m

【工艺要求】

防水基层要求坚固、平整、干净、干燥；基层转角部位应做成圆弧或三角形，圆弧半径应大于20mm。若使用在屋面，要注意屋面的排水坡度、分割缝、排气孔等应按设计要求处理。

【施工工艺】

验收并清扫基层（找平层）→配制胶粘剂（随用随配制）→处理复杂部位（阴阳角、檐口、落水口、管道孔等部位）附加层→施工防水层→防水层检验→保护层施工验收后。

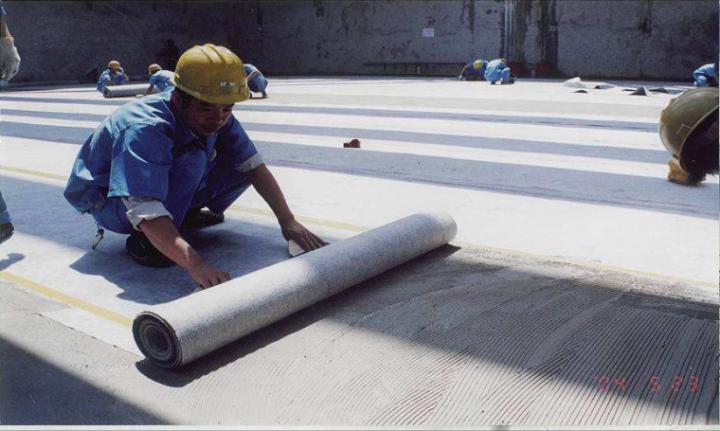

高密度聚乙烯丙纶防水卷材胶粘铺设工序

【注意事项】

（1）应避免与酸、碱、矿物油、凡士林等影响聚乙烯性能的化学物质接触，同时应避免与80℃以上高温接触以免卷材发生永久变形。

（2）运输与贮存时，应注意包装损坏，放置于通风、干燥处，贮存垛高不应超过平放五个卷材卷高度。

（3）自生产之日起，贮存期1年。

4.PVC防水卷材

PVC防水卷材是以聚酯纤维织物作为加强筋，通过特殊的挤出涂布法工艺，使双面的聚氯乙烯塑料层和中间的聚酯加强筋结合成为一体而形成的高分子卷材，该卷材拥有极佳的尺寸稳定性和较低的热膨胀系数。

【特点】

（1）拉伸强度高，伸长率好，热尺寸变化率小。

（2）具有良好的可焊接性，接缝热风焊接后与母材成为一体。

（3）具有良好的水汽扩散性，冷凝物易排释，留至基层的湿气、潮气易排出。

（4）耐老化、耐紫外线照射、耐化学腐蚀、耐根系渗透。

（5）低温下（－20℃）具有良好的柔韧性。

（6）使用寿命长（屋面25年、地下50年以上），且无环境污染。

（7）颜色的表面反射紫外线照射，PVC防水卷材表面吸收热量少，温度低。

【规格】

幅宽：2000mm、2100mm

厚度：1.2mm、1.6mm、1.8mm、2.0mm

长度：20m

【工艺要求】

铺贴PVC防水卷材时，应注意施工环境温度，卷材要在温度达到-5℃以上才可使用。采用满粘法施工时，卷材要在温度达到5℃以上方可使用，特殊部位应做附加层。

【施工工艺 】热风焊接

PVC防水卷材热风焊接搭接工艺处理

【注意事项】

（1）铺贴PVC防水卷材时，特殊部位应做附加层。

（2）要注意施工保护，每日施工结束前应将卷材临时固定，以免被风吹起。

（3）防水层的施工应在上道工序结束后进行，不得交叉施工。如需在铺设好防水卷材的屋面上安装设备，应在设备基础部位作附加层处理，如需在防水层上高型盖屋，需经对防水层验收合格后进行。
