门钢结构仓库(90mX66m)全套图纸:含建筑、结构、电气、给排水

2021年3月7日
评论
201

建筑功能:工业建筑

高度类别:单层建筑

图纸深度:施工图

结构形式:钢结构

钢结构门式刚架

资料简介

门式钢结构仓库全套施工图纸,本文件内含建筑施工图、结构施工图、水电施工图,图纸包括立面图、剖面图、一层平面图、屋顶平面图、门窗表、门窗详图、楼梯大样图、节点大样图、设计说明、基础及地梁平面布置图、地脚螺栓平面布置图、屋面支撑、系杆布置图、1、16轴柱间系杆、墙梁布置图等占地面积为5940.00m2,建筑面积5940.00m2,建筑层数为1层,建筑高度12.15m。储存物质火灾危险性类别为丙类,第二项,耐火等级为二级,均分为二个防火分区。建筑结构形式为门刚结构,建筑结构的类别为三类,合理使用年限为50年(轻钢屋面为25年)。

门钢结构仓库(90mX66m)全套图纸:含建筑、结构、电气、给排水

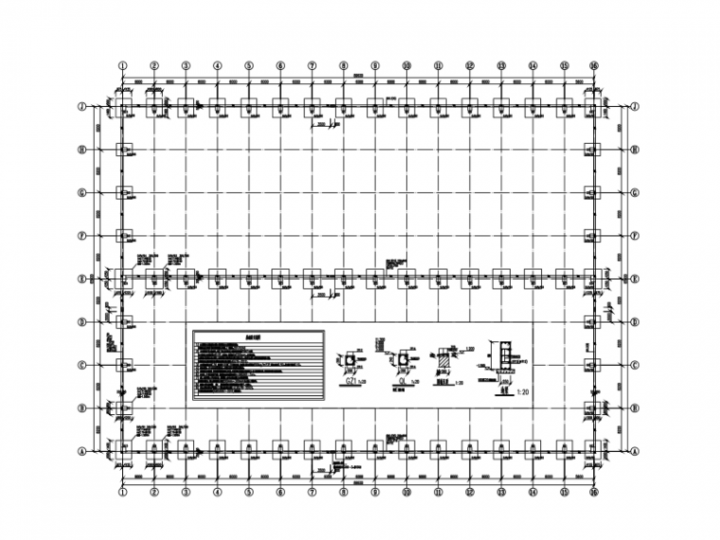

基础及地梁平面布置图

门钢结构仓库(90mX66m)全套图纸:含建筑、结构、电气、给排水

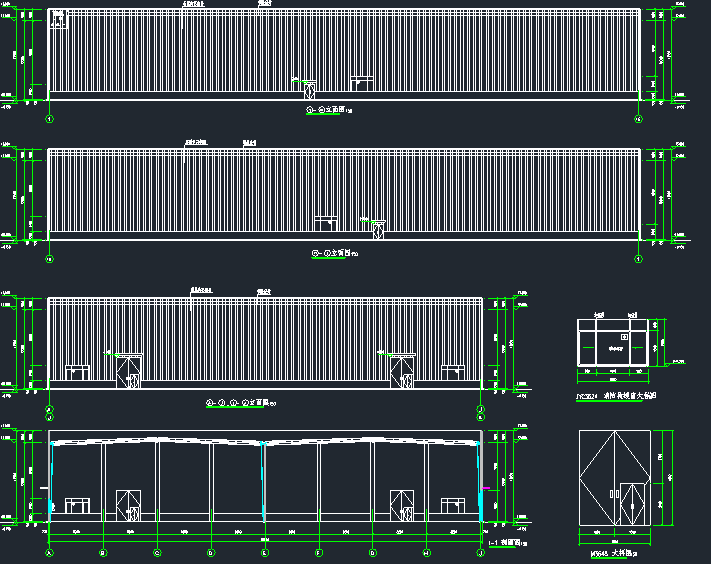

仓库立面图

门钢结构仓库(90mX66m)全套图纸:含建筑、结构、电气、给排水

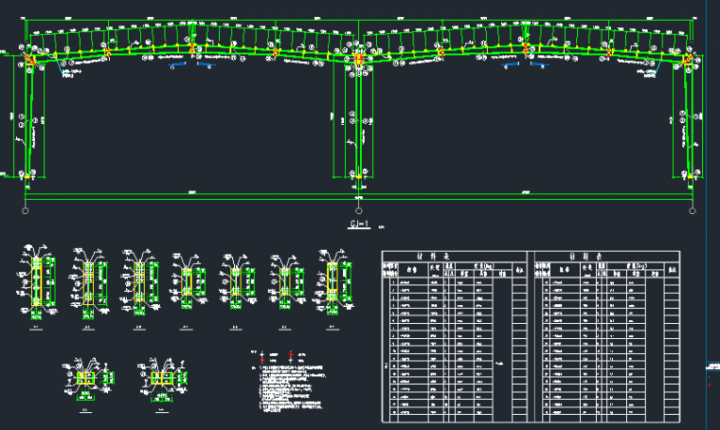

门式钢架结构立面图

门钢结构仓库(90mX66m)全套图纸:含建筑、结构、电气、给排水

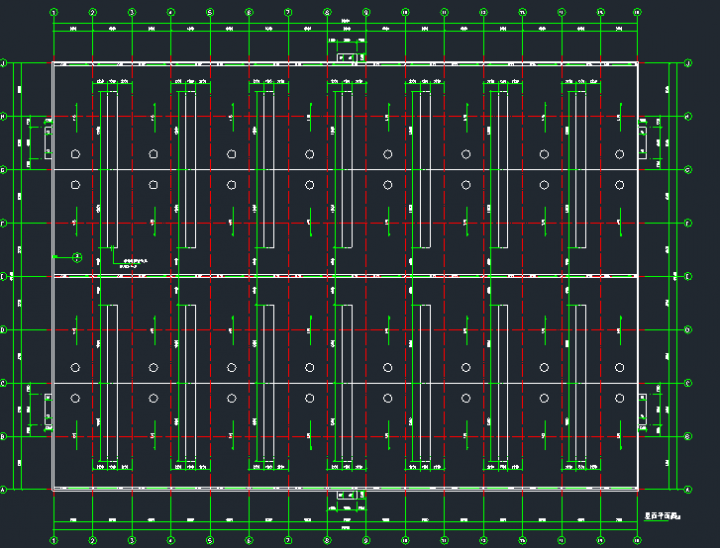

屋面平面图

门钢结构仓库(90mX66m)全套图纸:含建筑、结构、电气、给排水

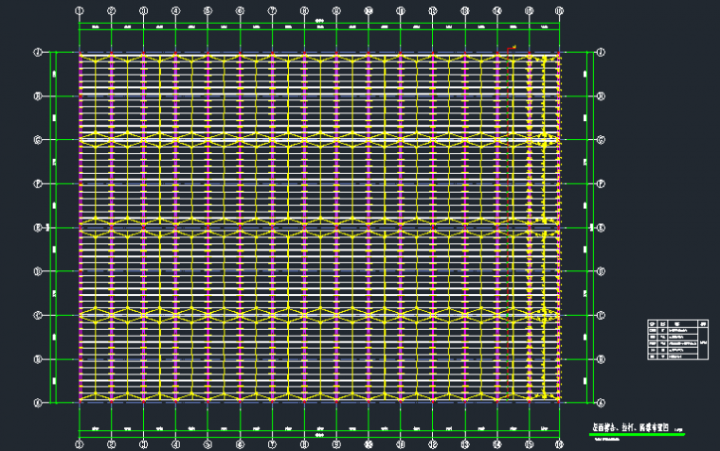

屋面檩条、拉杆、隅撑布置图

门钢结构仓库(90mX66m)全套图纸:含建筑、结构、电气、给排水

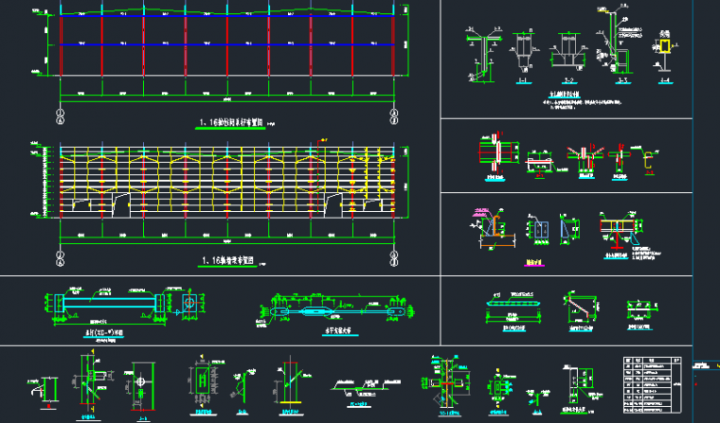

柱间系杆、墙梁布置图

门钢结构仓库(90mX66m)全套图纸:含建筑、结构、电气、给排水

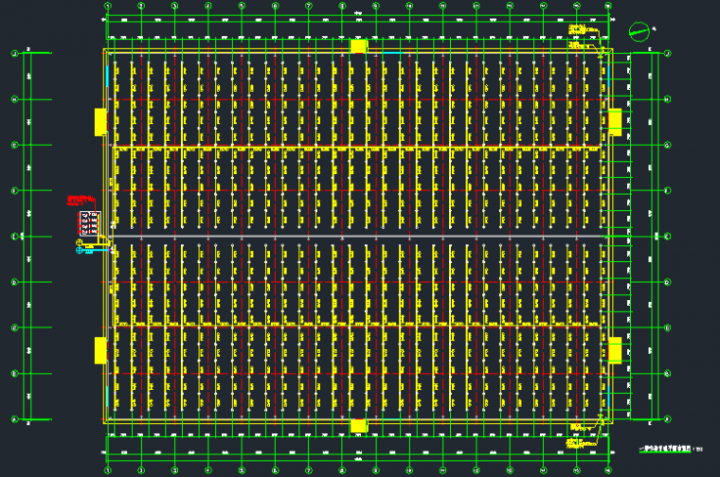

一层喷淋管道平面布置图

门钢结构仓库(90mX66m)全套图纸:含建筑、结构、电气、给排水

消火栓、灭火器平面布置图

门钢结构仓库(90mX66m)全套图纸:含建筑、结构、电气、给排水

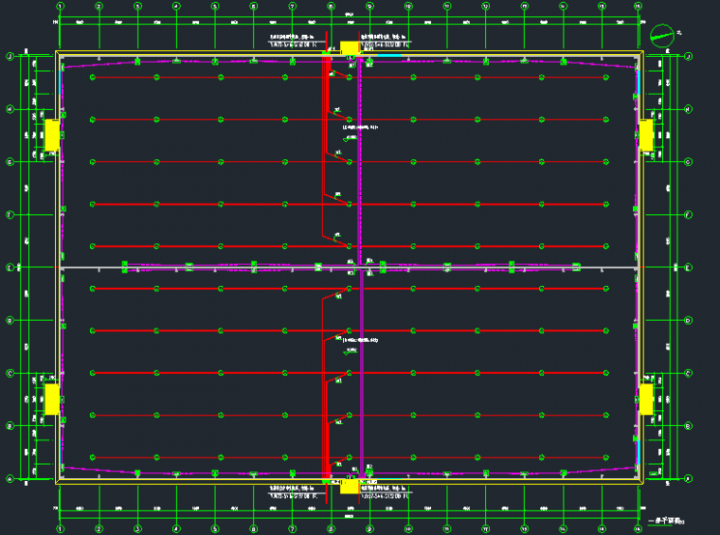

一层照明平面图
