- 建筑功能：办公
- 高度类别：高层建筑
- 地上层数：9层
- 图纸深度：施工图
- 图纸格式：CAD2000
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
- 供水方式：市政供水
- 设计说明：有
本资料为 九层办公建筑给排水施工图
设计内容：建筑单体内生活给水系统、生活热水系统；室内污废水、雨水排水系统；消火栓给水系统、自动喷水灭火系统、气体灭火系统及干粉灭火器灭火设施。
图纸展示：

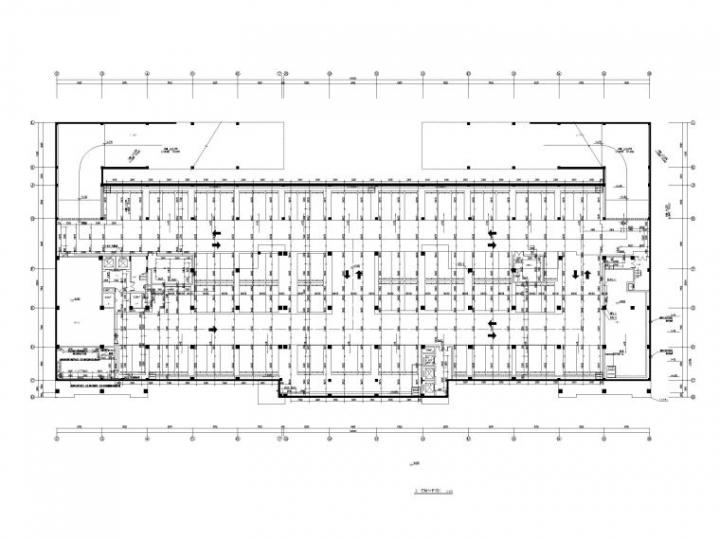

负一层喷淋平面图

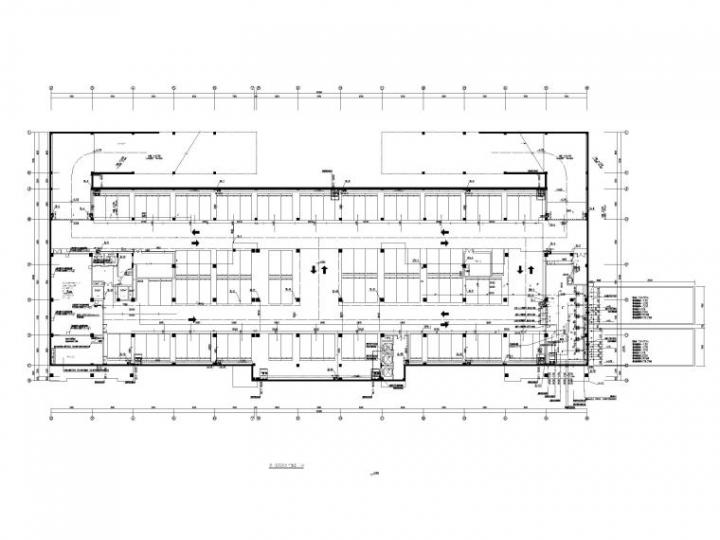

负一层给排水平面图

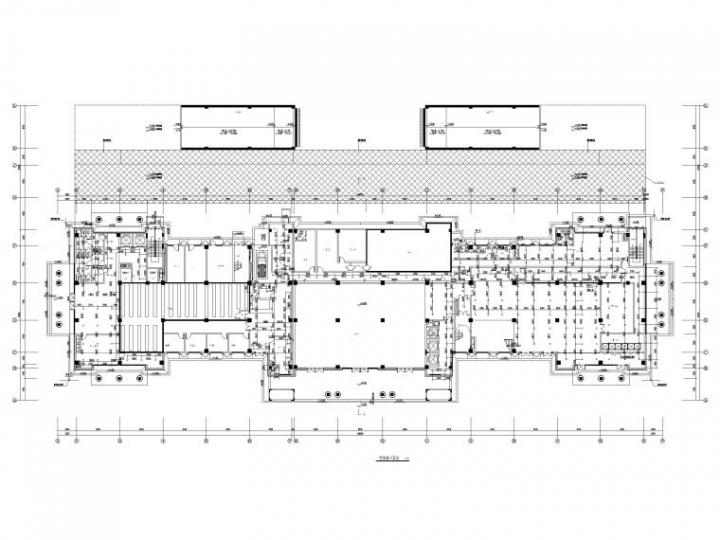

一层喷淋平面图
一层给排水平面图

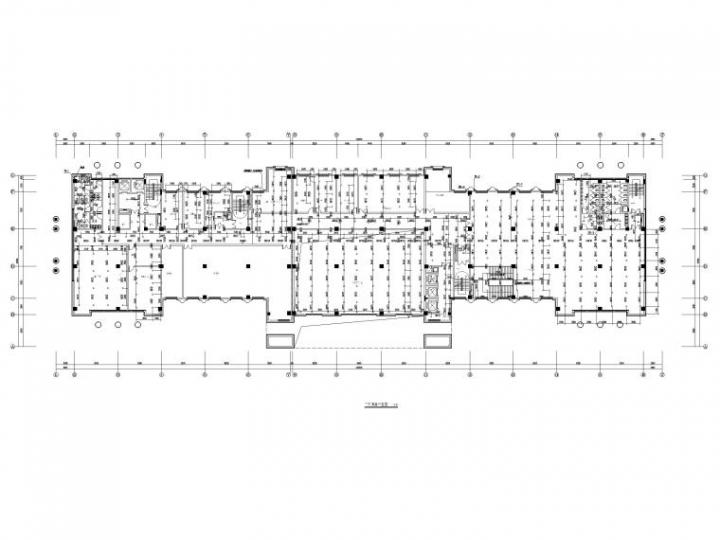

二层喷淋平面图

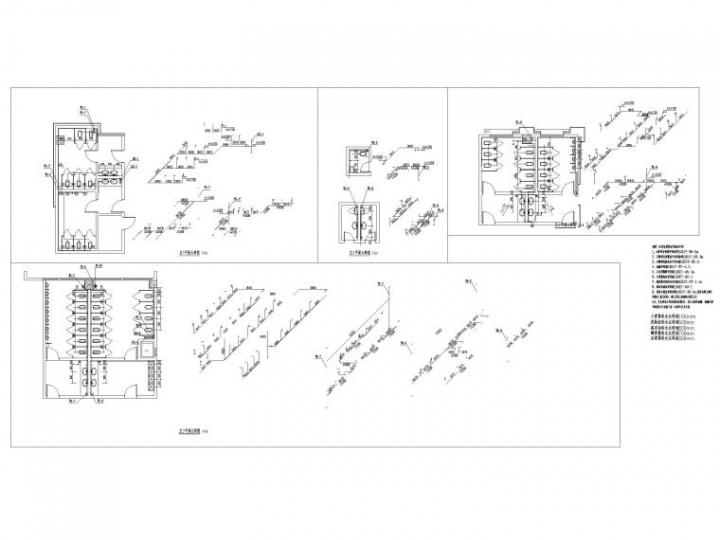

卫生间大样

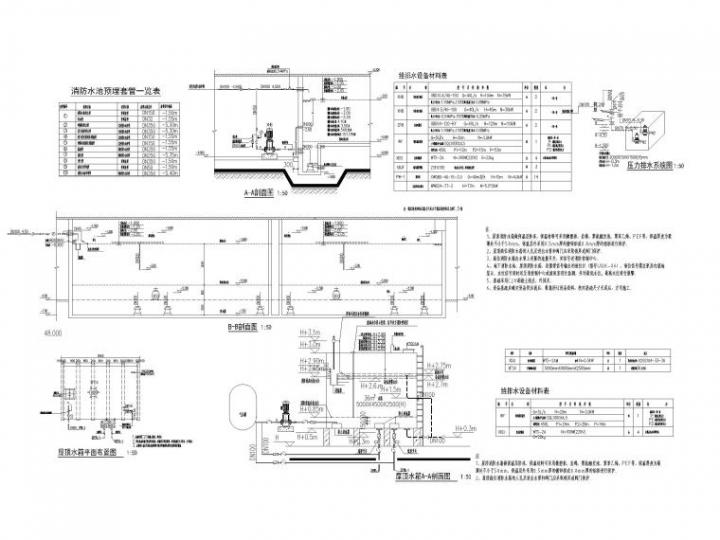

消防水池、消防水箱大样

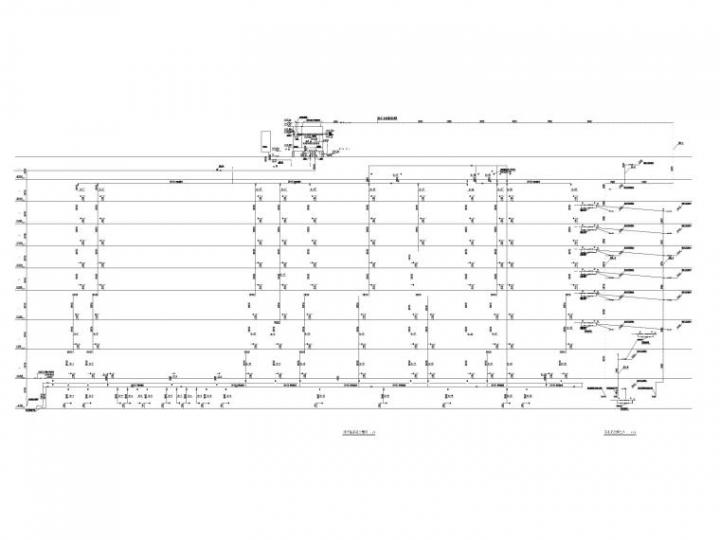

消火栓系统原理图
