在用CAD进行绘图的时候,经常需要进行根据已知角度来画直线,那么根据已知角度画直线的方法都有哪些呢?

CAD中直线的用途多种多样,今天来教大家两种根据已知角度绘制直线的方法。

法一:

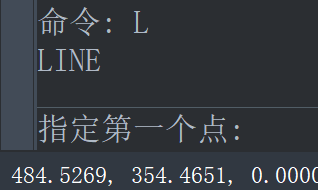

这种方法比较常用。先在命令框输入命令L,并且指定第一个点。

CAD中根据已知角度画直线的方法都有哪些?

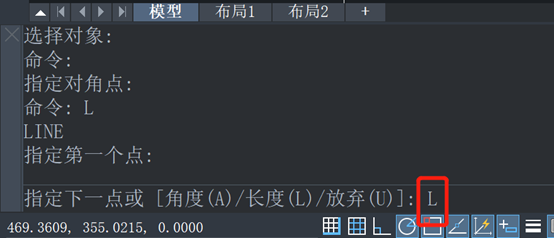

然后根据命令提示“指定下一点或”,输入L(长度),然后按回车键。

CAD中根据已知角度画直线的方法都有哪些?

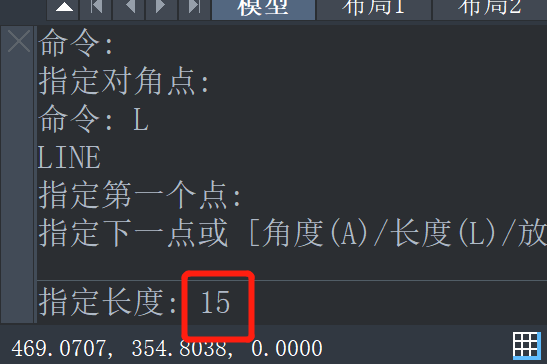

输入长度,比如这里输入15,确定好后按回车键。

CAD中根据已知角度画直线的方法都有哪些?

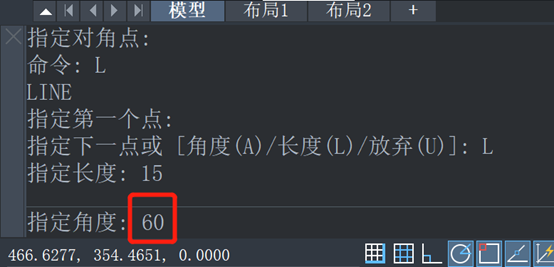

命令框提示“指定角度”,我们输入我们指定的角度,比如60。

CAD中根据已知角度画直线的方法都有哪些?

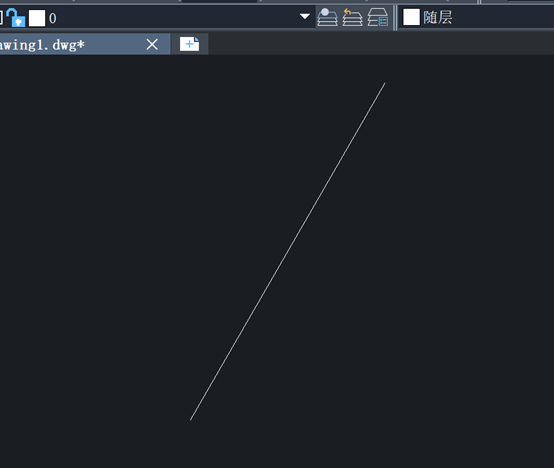

按回车键确定后就可以得到60度的直线了。

以上就是两种绘制已知角度的直线的方法。

CAD中根据已知角度画直线的方法都有哪些?

法二:

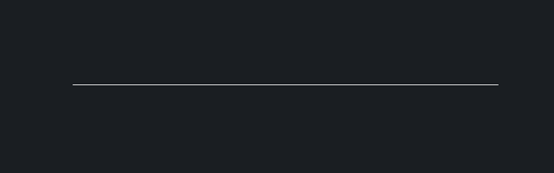

先绘制一条水平的直线。

CAD中根据已知角度画直线的方法都有哪些?

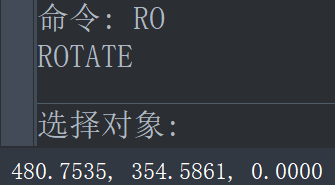

然后在命令框输入命令RO,按回车键。此时会提示“选择对象“

CAD中根据已知角度画直线的方法都有哪些?

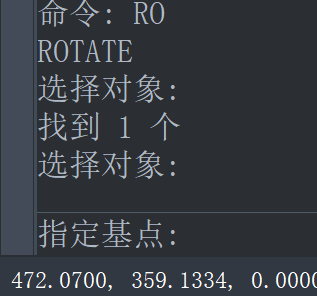

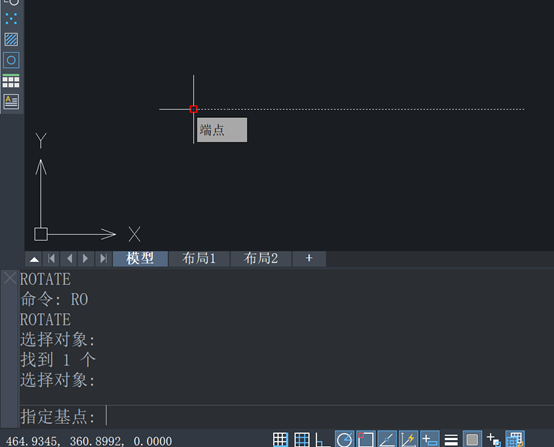

我们点击一下刚刚绘制好的直线,然后按回车键。此时提示“指定基点”。

CAD中根据已知角度画直线的方法都有哪些?

鼠标点击线段的一段点为基点。

CAD中根据已知角度画直线的方法都有哪些?

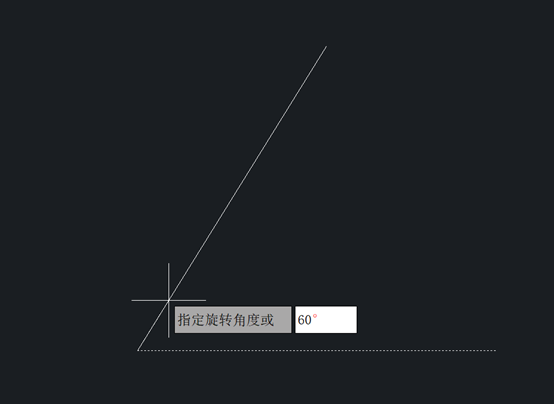

然后输入角度,比如60,输入完成后按回车键即可。

CAD中根据已知角度画直线的方法都有哪些?
