土木工程的人都知道,金桥银路,什么意思呢,就是说干桥梁的最挣钱,其次是修路的。作为土建人,只会房屋建筑工程,相对于路桥人来说,简直不值一提。那么,今天要说的就是路桥工程中桥梁下部结构型式如何选用?

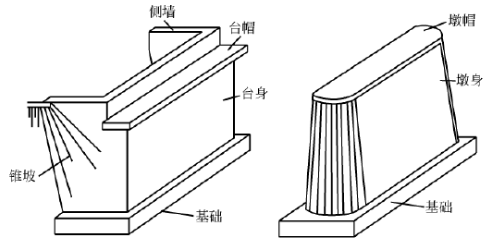

一、钢筋混凝土薄壁墩台

当填土不高, 河床不宽时,为减少桥长、节省造价,不让台前锥坡压缩河床, 可采用靠河较近墩台身直立的桩基薄壁墩台,墩台下面设支撑梁, 整个桥梁构成框架结构系统,并借助两端台后的被动土压力来保持稳定。
桥梁工程施工中下部结构墩台该如何选型?

二、柔性排架式墩台

有部分多孔小跨径老桥采用此型式,墩台基桩多为预制打入。
桥梁工程施工中下部结构墩台该如何选型?

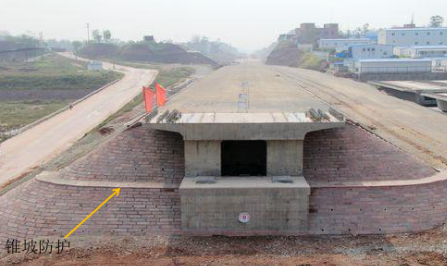

三、埋置式桩柱式桥台

该型式桥台设于岸上口台身埋入锥形护坡中,有单排桩柱式与双排桩框架式两种。采用该型式桥台,为保证路基稳定性,不能过多地压缩桥长,不少工程对此有深刻的教训。
桥梁工程施工中下部结构墩台该如何选型?

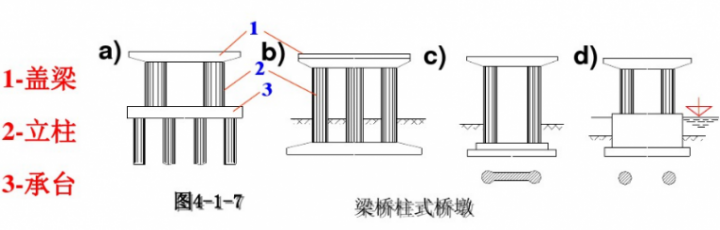

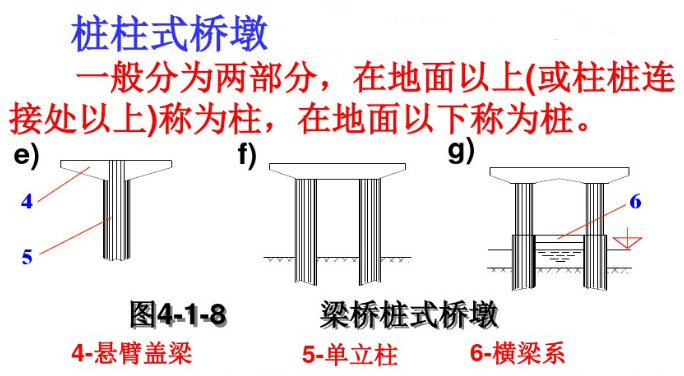

四、柱式桥墩

该型式桥墩适应性广、施工方便,为软基中最好的选择型式。分为:
①带盖梁单排桩柱式桥墩,一般用于简支梁桥;
②不带盖梁独柱式桥墩或排柱式桥墩,用于连续现浇箱梁。
桥梁工程施工中下部结构墩台该如何选型?
桥梁工程施工中下部结构墩台该如何选型?

五、选用墩台应注意以下两点

5.1 为减少软基位移对结构的影响,尽可能减少超静定个数,适当加大桩距,减少桩根数。以上处理还降低工程造价。
5.2 当桩底接近基岩表面时, 承载力接近设计要求,就没有必要再伸入基岩以求更加保险;若承载力不够时,可把桩径加大再算,尽可能用摩擦桩代替嵌岩柱桩。笔者在连云港市翻水河桥设计中就这样处理过,当用1.2m桩径时,桩需嵌入基岩1.5m,改用1.5m桩径时,位于基岩表面即可满足承载要求,却大大降低了施工难度。
