案例分享:道路、桥梁、隧道方面如何开展BIM技术应用?

2021年4月1日
评论
4

长沙市渔业路及延伸工程。在该项目施工中应用BIM技术指导施工,有效的控制施工质量,提高施工进度,并在施工中模拟施工工艺流程演示施工。做到可视化指导施工。

本工程主要工程内容包括:隧道工程、顶进框架工程、道路工程、排水工程、绿化工程、景观亮化工程、交通设施工程及其它附属工程、铁路运输设备迁改(或防护)工程等。本次实施为盛世路~车站北路段,道路桩号(K0+000~K2+481.504),全长2481.504m,全线道路等级为城市主干道,规划路幅宽度36m,设计车速为60km/h,设计荷载为公路-Ⅰ级。

施工中bim技术的应用展示:按照施工工艺设计文件内容制作了面砌砖砌筑工艺流程、墙背回填土工艺流程、路基填筑工艺流程、管道施工工艺流程等施工模拟。确保施工质量和施工进度,并施工工艺模拟文档存档。运用bim技术,通过软件可以随意查看工程施工中的各工序的施工工艺流程。

一、台背回填

面砌砖施工工艺流程:1砌筑准备→2砖浇水→3砂浆搅拌→4砌筑墙→5验收

二、墙背回填土施工工艺流程:

1施工准备→2测量放样→3原地面处理、清楚不适用材料→4原土层压实→5分层摊铺填筑→分层碾压、夯实并采集数据→6分层检测压实度

三、路基填筑

施工工艺流程:1施工准备→2填筑前基地压实处理→3基地检测→4填料选定与检测→5填料分层填筑→5机械摊平→6检测摊铺厚度与摊铺路中线和边线→7碾压、夯实→8检测压实度、做好记录检查鉴证→9进行下一道工序。

四、管道施工

施工工艺流程:

1施工准备→2测量放线定位→3沟槽开挖→4沟槽处理→5基础混凝土浇筑→6管道铺设→7检查井浇筑混凝土护管→8沟槽回填

案例分享:道路、桥梁、隧道方面如何开展BIM技术应用?

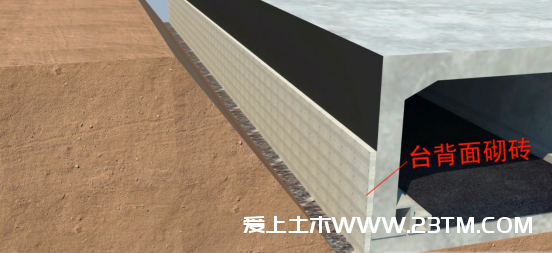

台背回填
案例分享:道路、桥梁、隧道方面如何开展BIM技术应用?

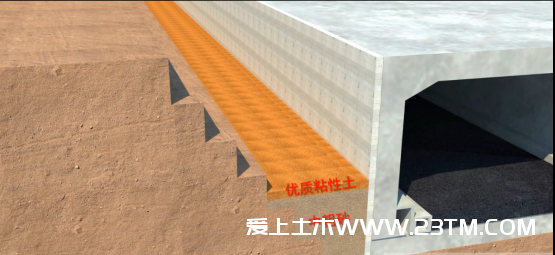

墙背回填土
案例分享:道路、桥梁、隧道方面如何开展BIM技术应用?
路基填筑
案例分享:道路、桥梁、隧道方面如何开展BIM技术应用?

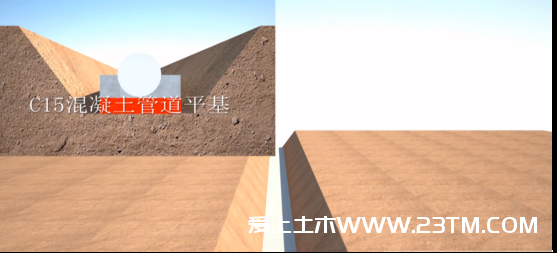

管道施工
