12种合计186页的钢筋混凝土蓄水池工程施工图集

内容简介

本图集为钢筋混凝土方形、矩形蓄水池，容积包括50m3、100m3、150m3、200m3、300m3、400m3、500m3、600m3、800m3、1000m3、1500m3、2000m3。水池池顶及池壁外均考虑覆土，池顶覆土总厚度分为500mm、1000mm两种。蓄水池进水管流速采用0.5~1.2m/s，出水管流速采用1.0~1.2m/s，溢水管管径比进水管管径大一级，泄水管按1h内放空池内500mm储水深度计算。
【主要施工图】

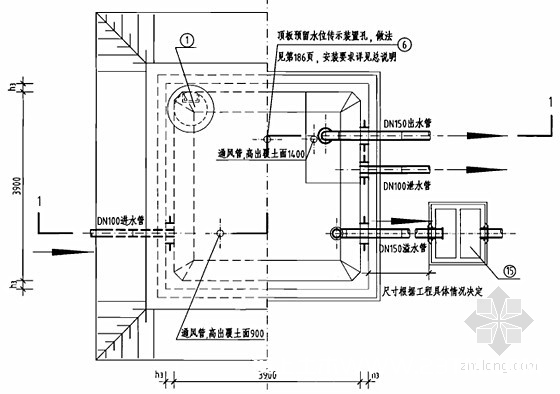

1、蓄水池总布置图；2、蓄水池顶、底板配筋图(池顶覆土500mm、1000mm)；3、蓄水池池壁平面及剖面配筋图(池顶覆土500mm、1000mm)；4、水管吊架详图；5、检修孔及木盖板详图；6、保温检修孔及不锈钢盖板详图；7、A、B、C型吸水坑施工详图；8、D、E、F型吸水坑施工详图；9、通风孔及A型通风管施工详图；10、钢梯大样图；11、溢水井施工图；12、套管洞加固详图；13、液位仪预埋管件详图。

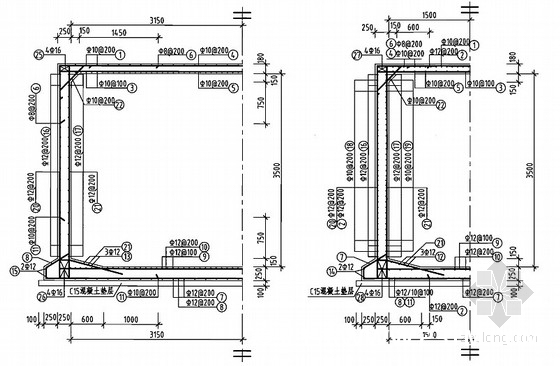

50m3矩形蓄水池池壁剖面配筋图(池顶覆土500mm)

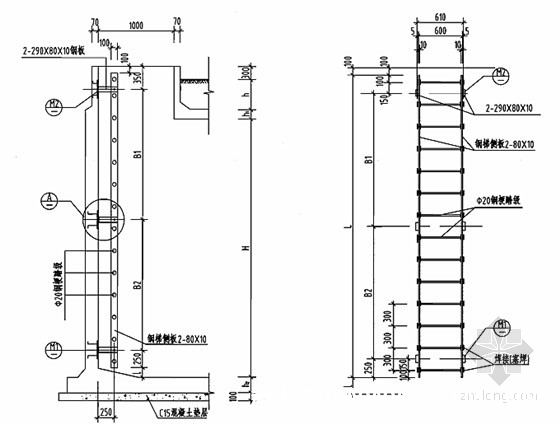

钢梯大样图

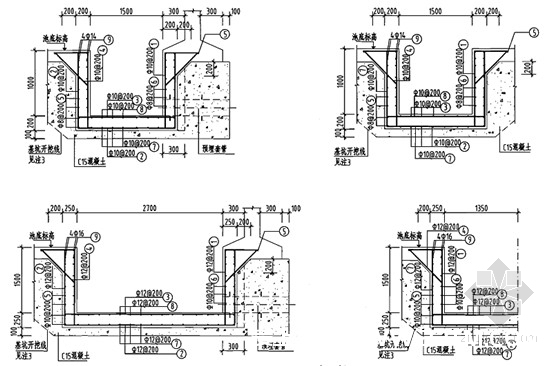

吸水坑施工详图

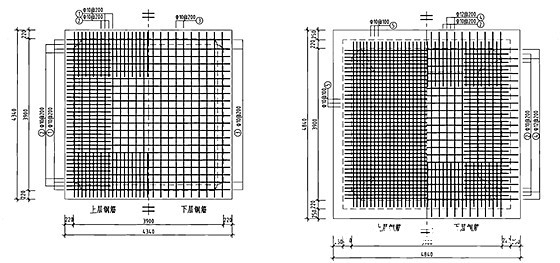

50m3方形蓄水池顶、底板配筋图(池顶覆土500mm)
