中国移动BIM建模机电专业建模标准

本套资料内容为中国移动BIM建模机电专业建模标准，以下为节选部分内容：

1. 机电中心文件创建时，须选用本项目的样板文件。
2. 机电专业文件应使用“复制\监视”功能，获取建筑文件中的标高与轴网，并保持标高与轴网的一致性。
3. 专业间链接模型时统一规定定位选项为：自动-原点到原点。专业间模型提供链接前，均应设置好本专业的“提资视图”。
4. 如有必要的CAD图纸链接，必须处理好CAD图纸，减少CAD图纸的信息量，保持基本的使用功能即可。CAD图纸仅提供参考定位，模型归档时必须删除CAD图纸。
5. 所有的机电管线必须按施工图原则建立管线类型，严格按照样板文件中的管线类型、系统建立模型，具体分类详见“附件-管线类型”。
6. 各设备模型需按真实比例建立，并应包括主要设备参数。当族文件不齐全的时候，可先按设备尺寸建立模型占位，之后应完善设备模型。
7. 各专业管线建立时应注意管线综合，遵循机电专业管线避让原则，详见“附件-管线避让原则”。
8. 按照不同深度，不同阶段，不同使用要求，一步一步深化各阶段模型，保持模型的可传递性。
9. 应考虑带保温管线的保温层厚度，有坡度管线的坡度方向及坡度值，预留好有管线的高度，满足管线综合要求。
10. 电气专业管线由于Revit软件中无系统之分，须在建模之前，规定好电气管线系统。
    部分图片摘录：

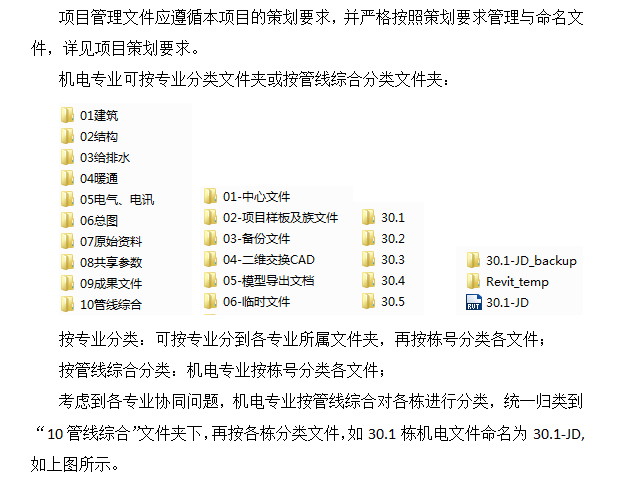

    文件夹分类

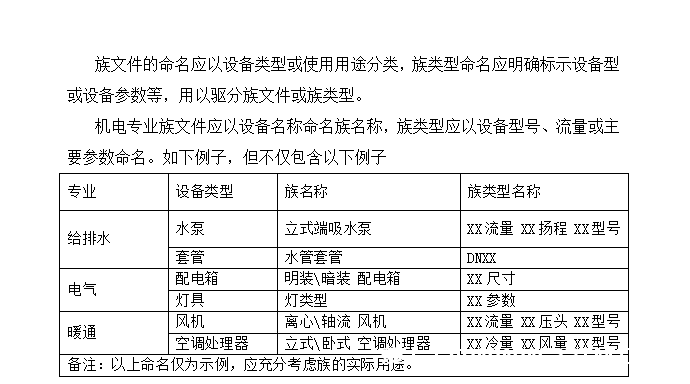

    族文件命名

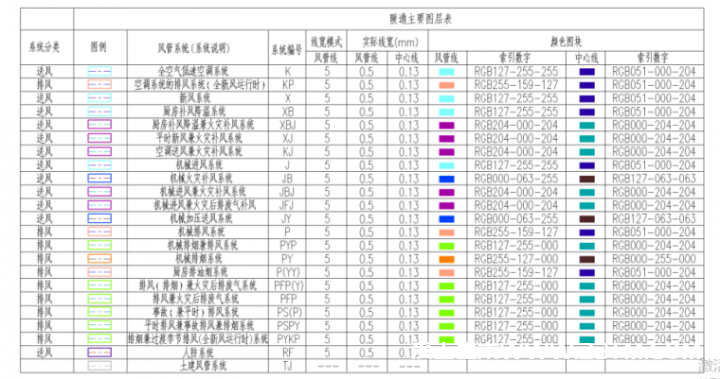

    风系统管线类型

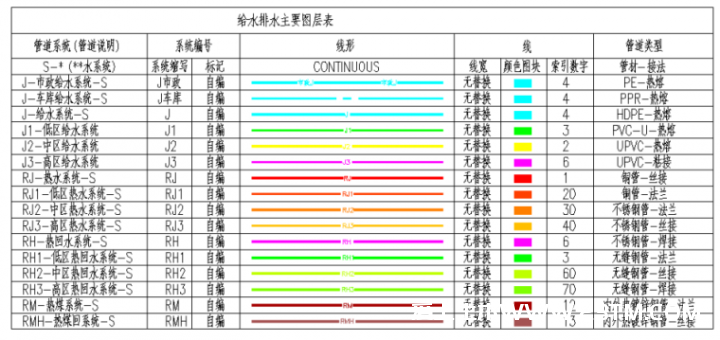

    给排水管线类
