本资料为某央企内部的一套省优工地全套安全文明标准CAD施工图(内含13个附件+CAD),主要内容如下:

一、封闭式临边防护图技术要求:

1、本防护栏、立柱全部烤红色油漆,适用地面施工区域分割、基坑周边防护,楼层临边防护及洞口防护。

2、防护栏框采用30X50X1.2方钢制作,立柱采用50X50X2.5方管,底座为150X100X10钢板并使用Φ12X4个膨胀螺栓与地面固定牢靠。

3、定型化防护栏高度1200,有2000档、1000档,底端200处加设钢板作为踢脚板,上端采用镀锌冲孔网防护,网孔8,厚0.8,孔的中心距离为11。

4、踢脚板烤红白相间油漆警戒色,线条右倾45度,高190,红白油漆相间200,

5、防护栏之间的连接采用M10x100螺栓连接。

6、防护栏在起点先安装一条50x50x1200立杆,再配合2000档依安装,尾端根据需要选装1000档。

7、遇转角、转向时,护栏需在转角、转向处先安装一条50x50x1200立杆,再配合2000档依安装,尾端根据需要选装1000档。

二、资料目录

附件1:护栏式临边防护图 2张

附件2:封闭式临边防护图 3张

附件3:方管式楼梯防护图 2张

附件4:圆管式楼梯防护 2张

附件5:电梯井防护栏 2张

附件6:施工电梯防护门 2张

附件7:安全通道、木工操作防护棚、电梯防护棚 2张

附件8:钢筋加工棚  4张

附件9:配电箱防护棚 2张

附件10:套丝机防护棚

附件11:塔吊防爬防护

附件12:电焊机防护

附件13:氧气乙炔防护、切割机防护罩

三、相关图片

某央企一套省优工地全套安全文明标准CAD施工图图库

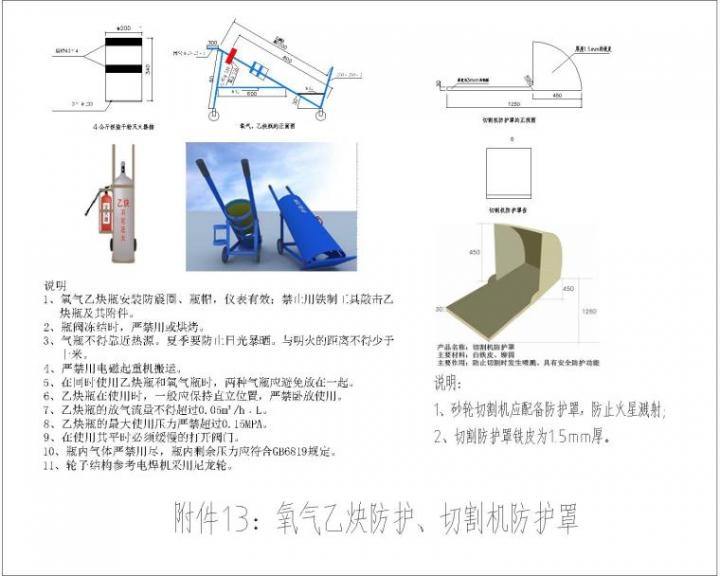

氧气乙炔防护、切割机防护罩
某央企一套省优工地全套安全文明标准CAD施工图图库

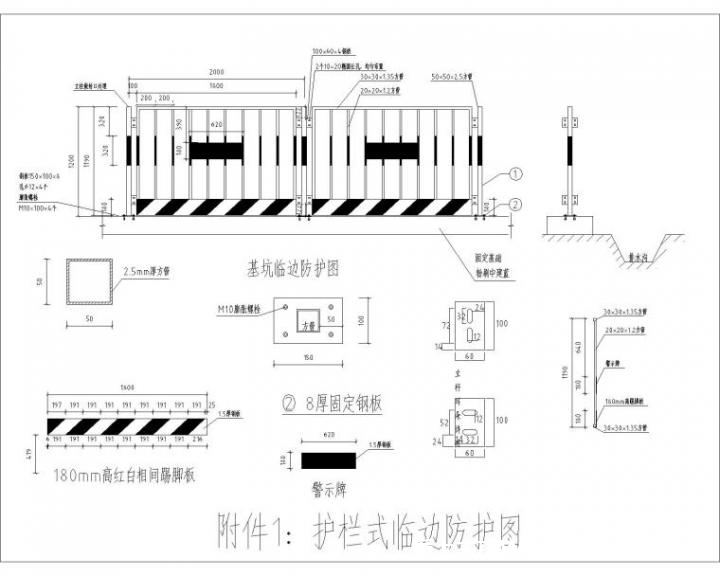

护栏式临边防护图
某央企一套省优工地全套安全文明标准CAD施工图图库

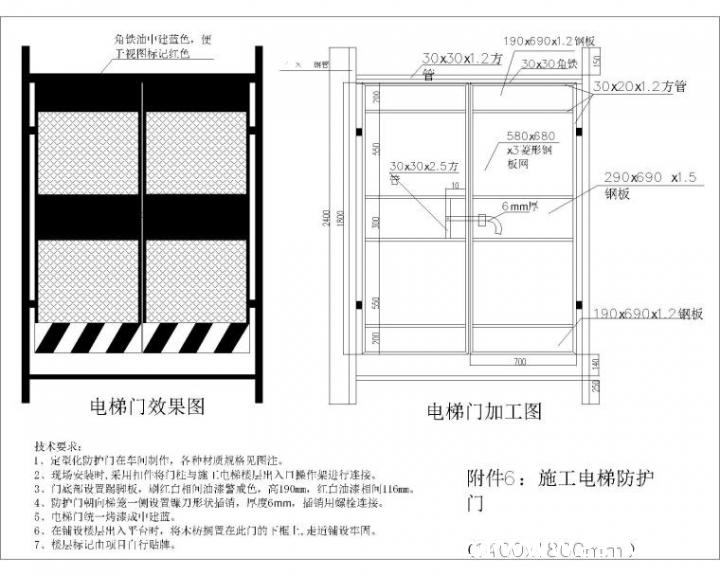

施工电梯防护门
某央企一套省优工地全套安全文明标准CAD施工图图库

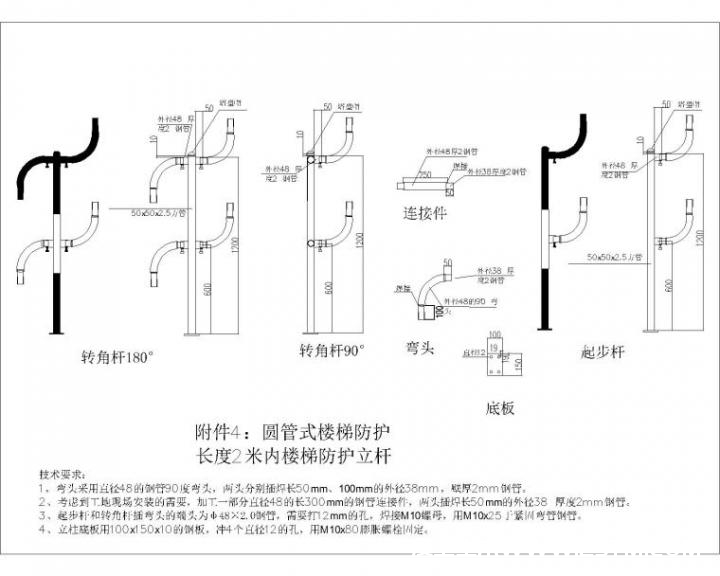

圆管式楼梯防护
某央企一套省优工地全套安全文明标准CAD施工图图库

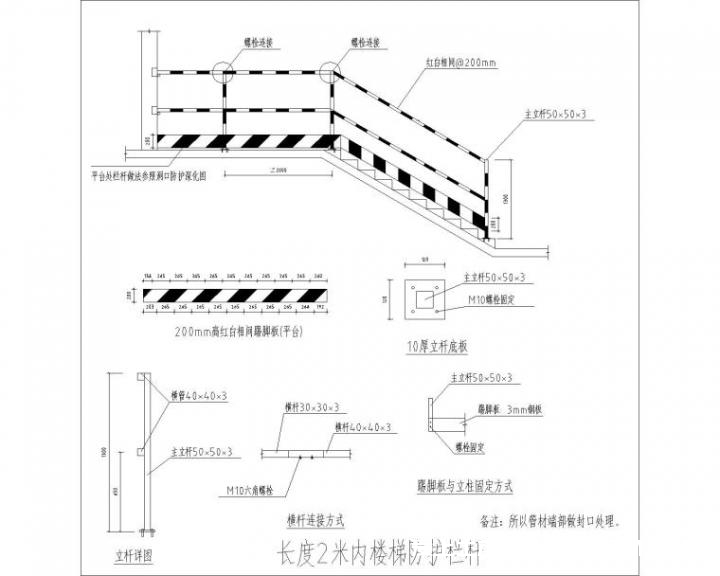

方管式楼梯防护图
某央企一套省优工地全套安全文明标准CAD施工图图库

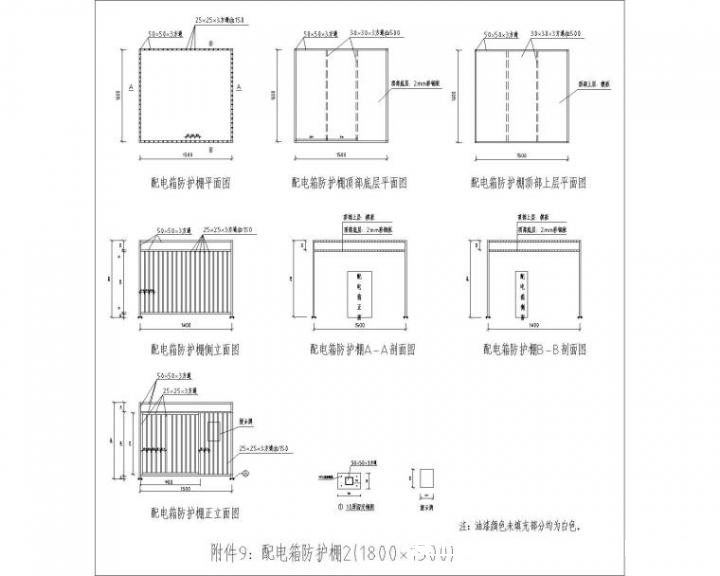

配电箱防护棚
