写在前面：
作为机电施工技术人员，大家都知道，管道支架制作，必须采用台钻、电钻开眼，不得采用电、气焊开眼，制作完成必须除锈、防腐后方可安装。支架材料必须采用与管道相适配的规格、厚度符合要求，塑料管道与铁质支架间必须加设套皮和垫皮，支架安装必须顺直、牢固，同一房间支架高度必须一致。支架U型卡规格符合要求，角钢支架磨圆弧。
而本套资料就是给排水管道支架制作安装标准工艺做法，主要用来指导机电管道支架制作安装标准化施工，如有需要可下载参考。
内容概述：
二、钢类支吊架的制安
三、槽钢类支吊架的制安
四、角钢类综合支架
五、槽钢类综合支架
六、防晃支架
七、滑动支架
八、典型综合管道布置形式
九、支吊架制作的一些要求
十、常用管道的支吊架间距
十一、为规范管道卡码螺栓外露的标准，特制作卡码尺寸标准图，希望在采购进货时留意
资料展示：
钢类支吊架的制安（倒吊式）

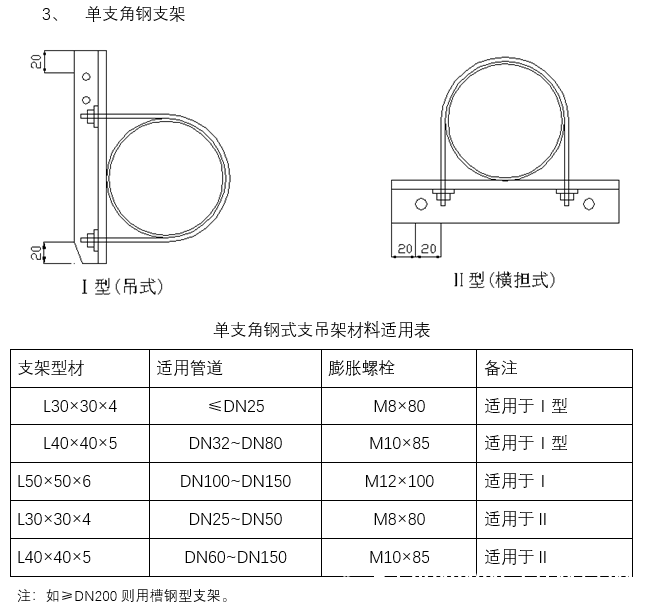

单支角钢支架

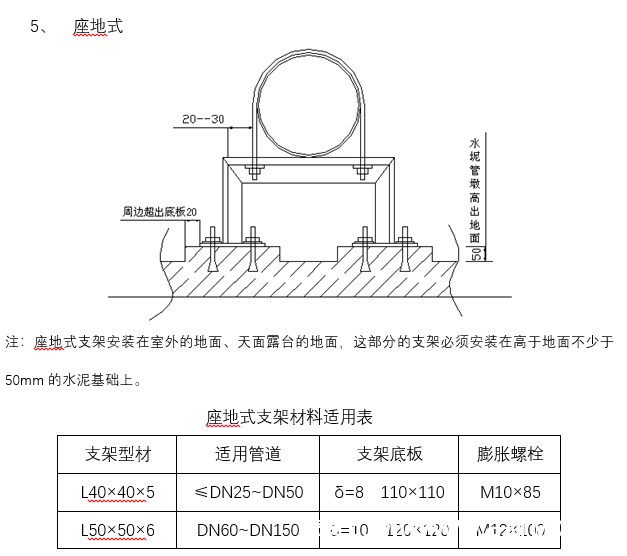

座地式

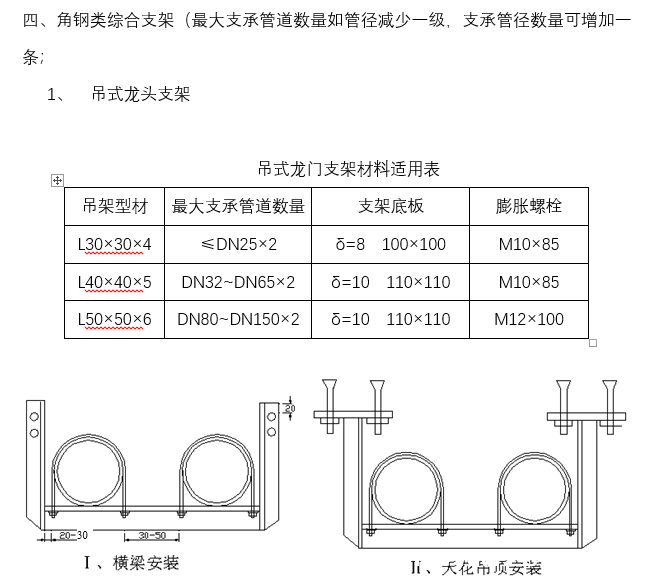

角钢类综合支架（吊式龙头支架）

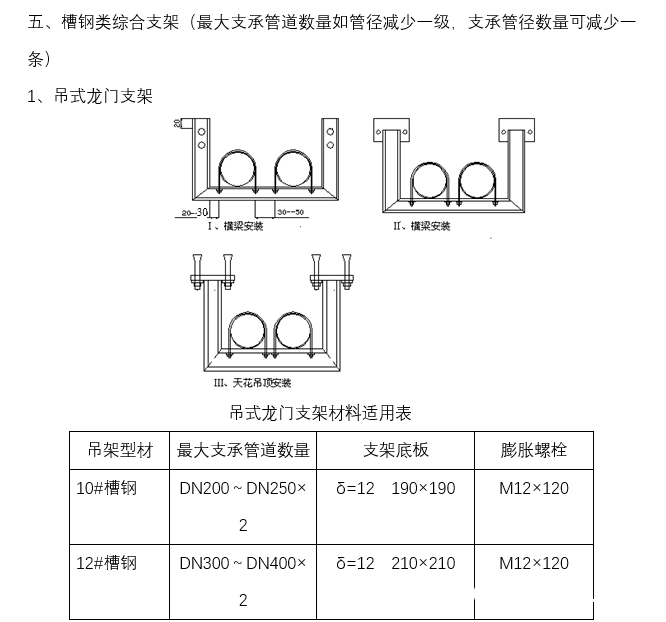

槽钢类综合支架（吊式龙门支架）

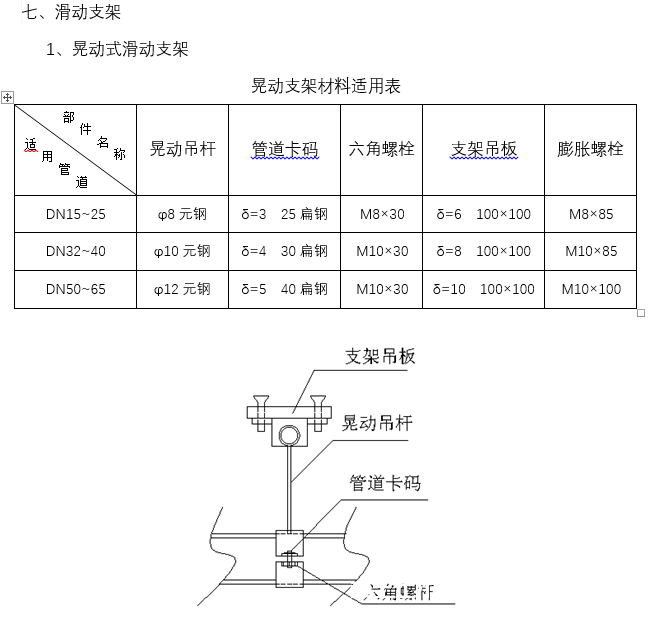

滑动支架（晃动式滑动支架）
