悬臂施工法：

定义：悬臂施工法是以桥墩为中心向两岸对称的、逐节悬臂接长的施工方法。

适用：预应力T形刚构、预应力混凝土悬臂梁桥、连续梁桥、斜腿刚构桥、桁架桥、拱桥及斜拉桥等。

方法：按照梁体的施工方法，悬臂施工又可分为：

悬臂灌注法：

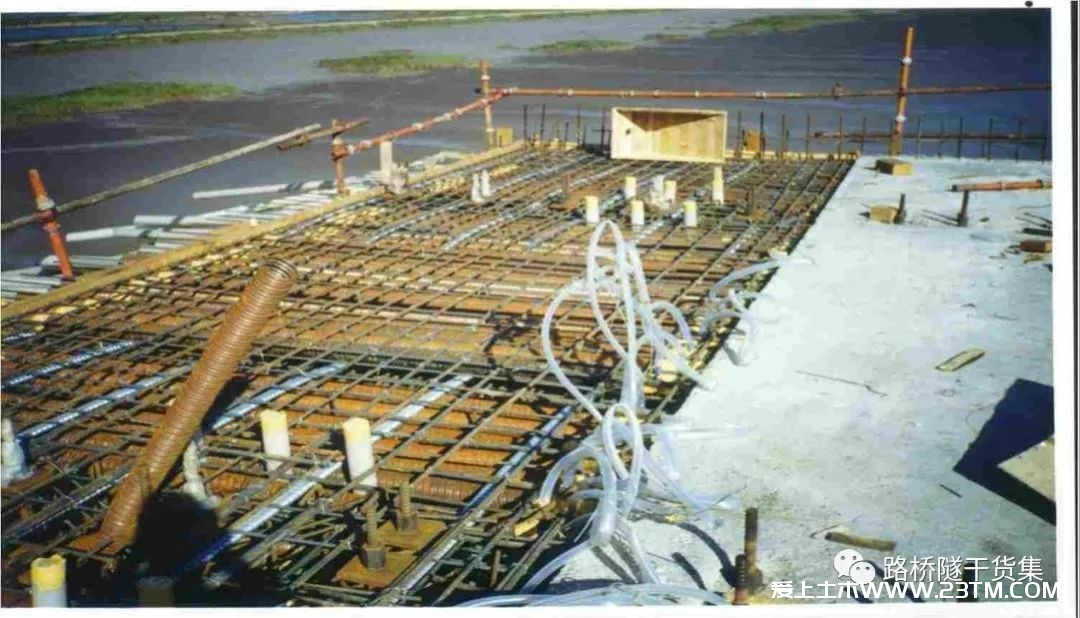

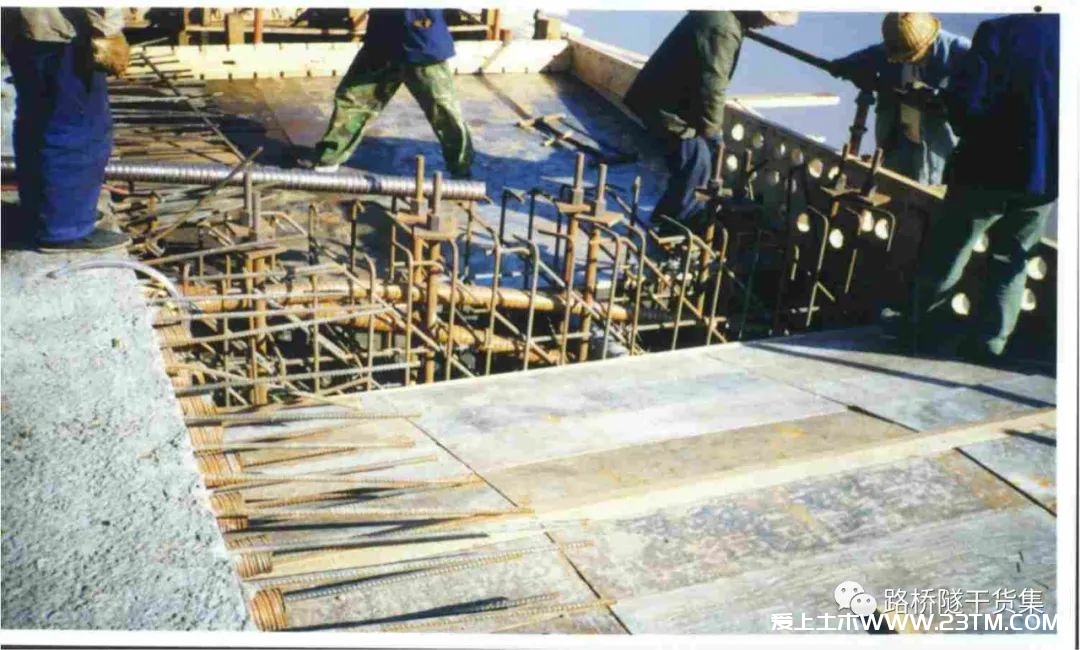

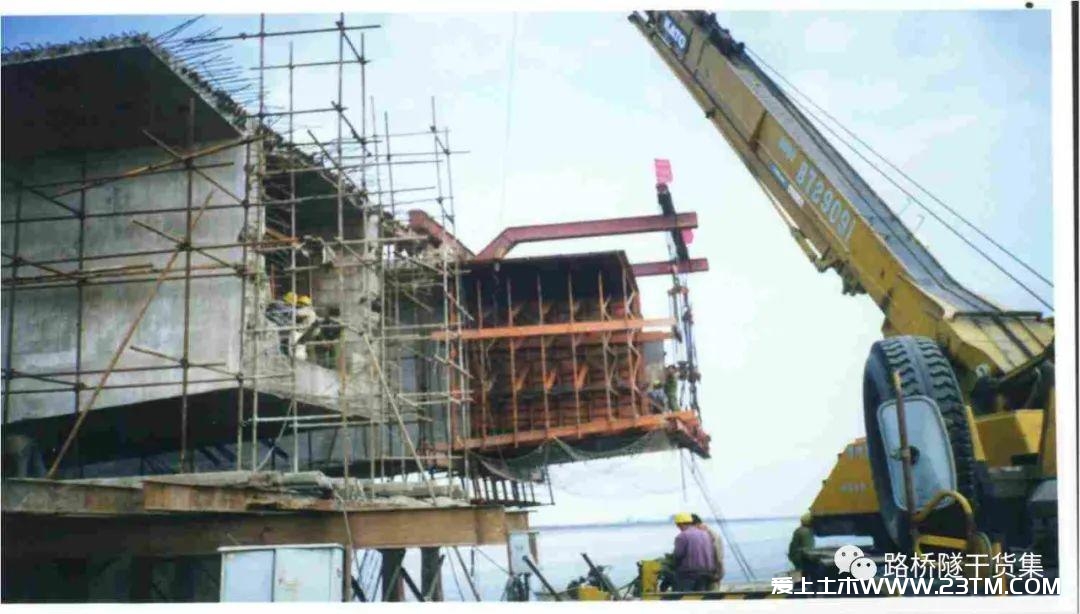

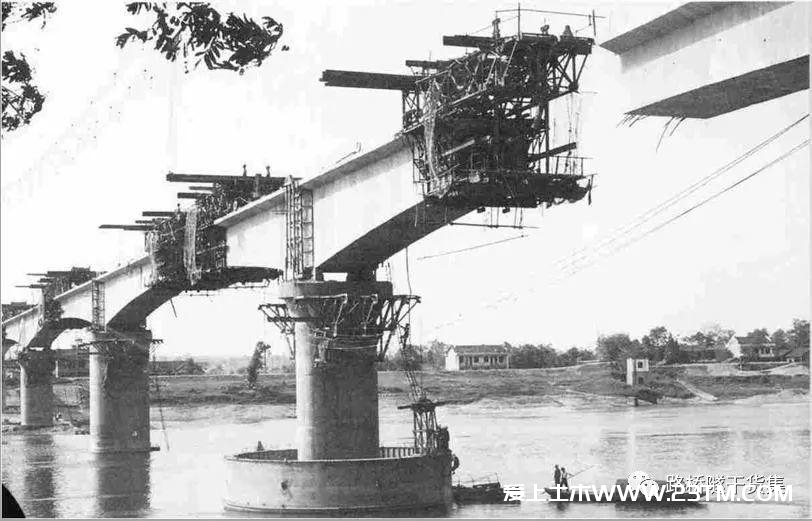

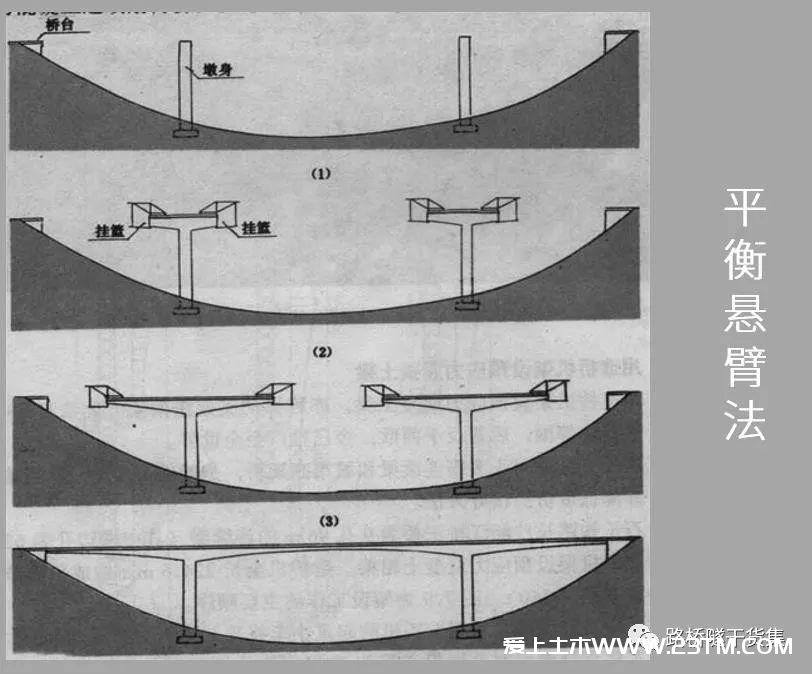

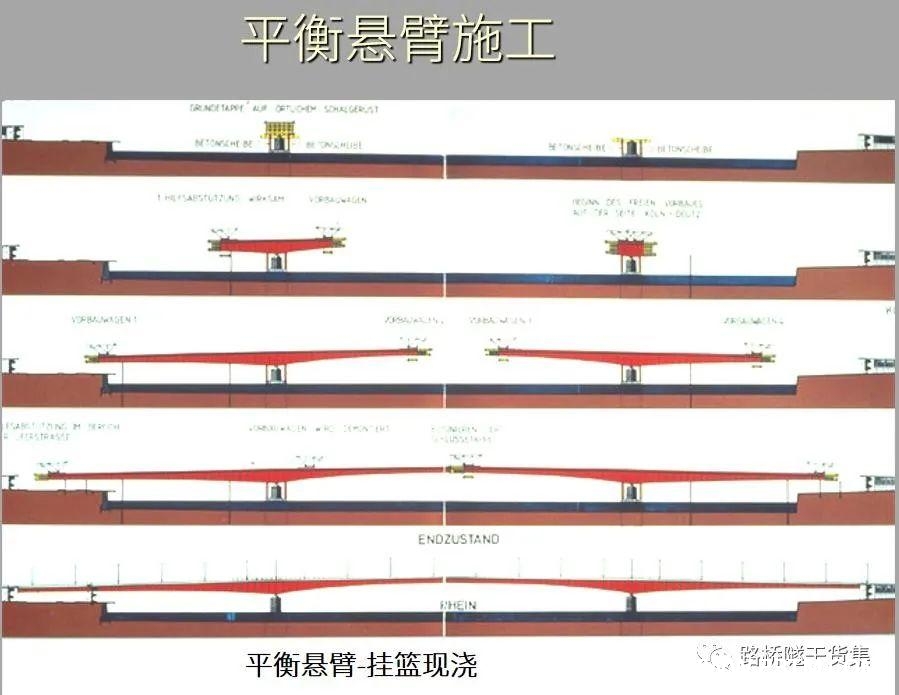

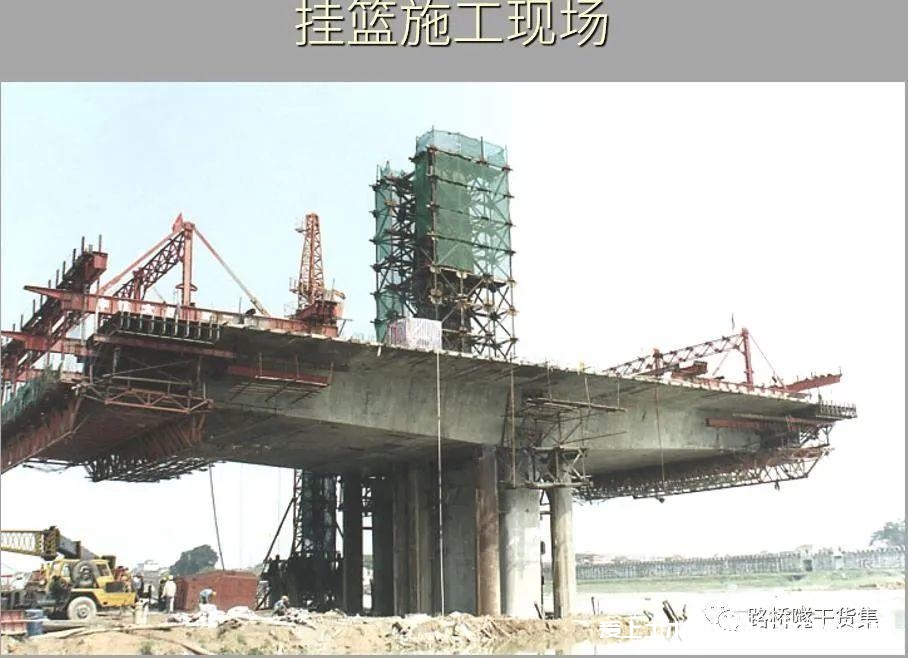

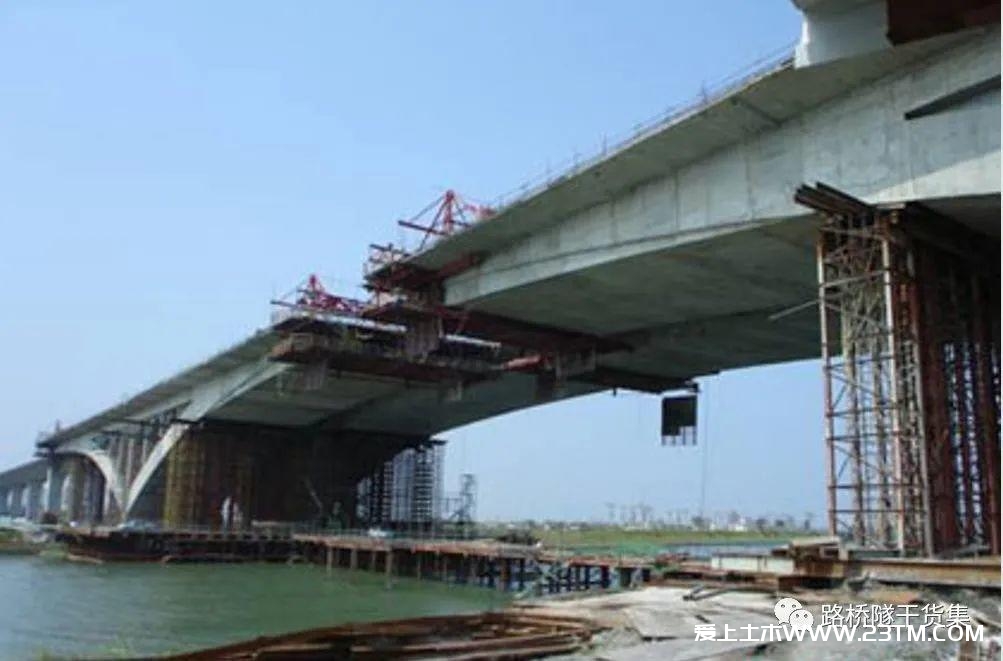

悬臂灌注法又称为无支架平衡伸臂法或挂（吊）篮法。它是以已经完成的墩顶节段（0号块）为起点，通过挂篮的前移对称地向两侧跨中逐段灌注混凝土，并施加预应力的悬出循环作业方法。悬臂灌注法每节段长一般为2m～5m（在斜拉桥施工中现已达到8m～10m）。

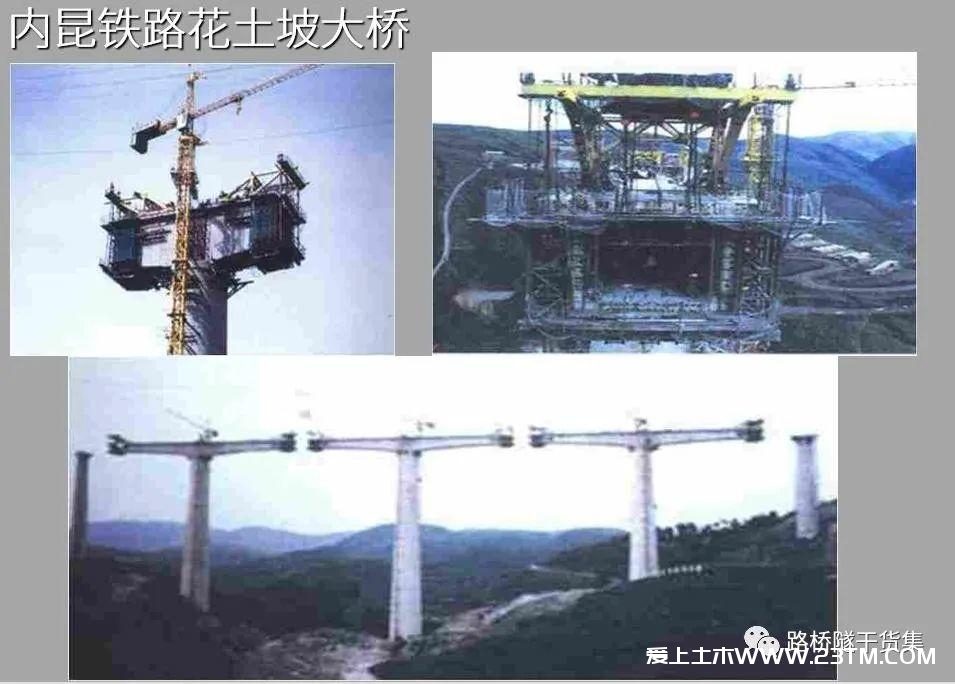

我国已建成的大跨度预应力混凝土梁式桥跨，大多数采用此种方法施工。

程序：采用移动式挂篮作为主要施工设备，以桥墩为中心，对称向两岸利用挂篮逐段浇筑梁段混凝土，待混凝土达到要求强度后，张拉预应力束，再移动挂篮，进行下一节段的施工。

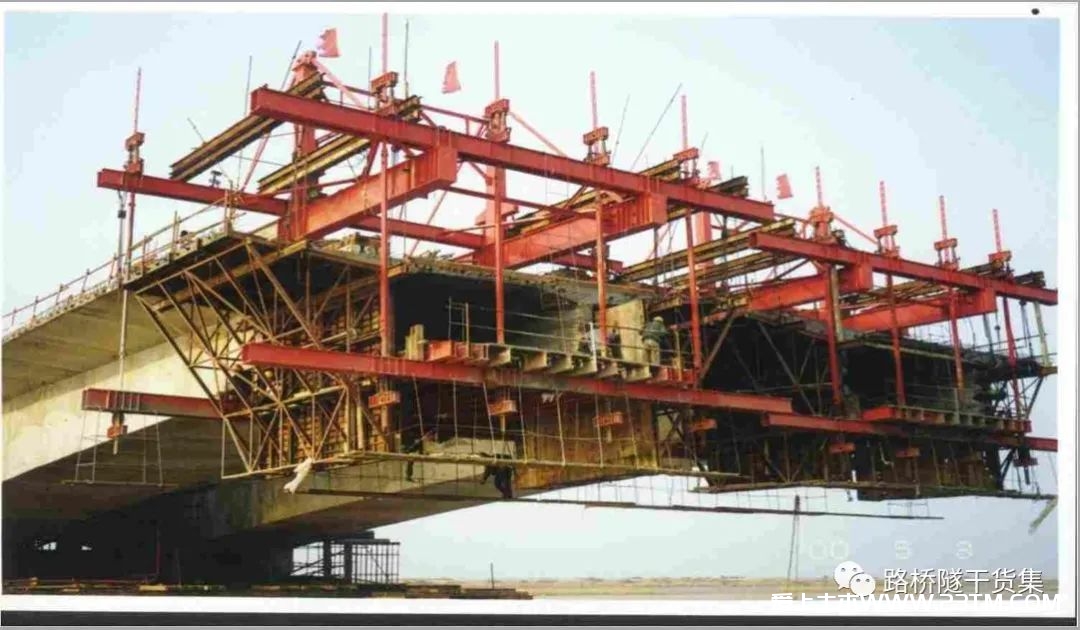

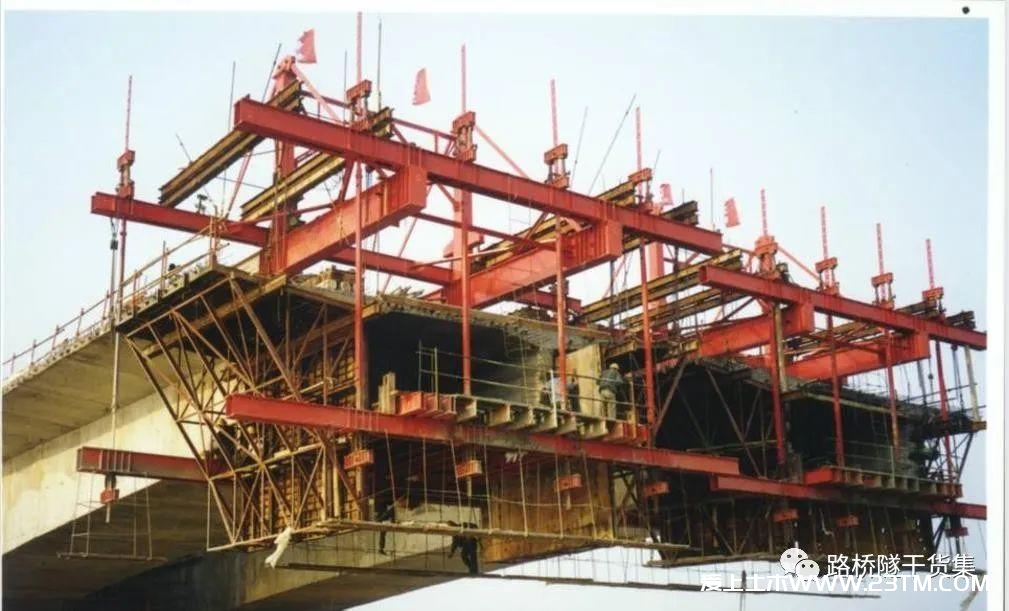

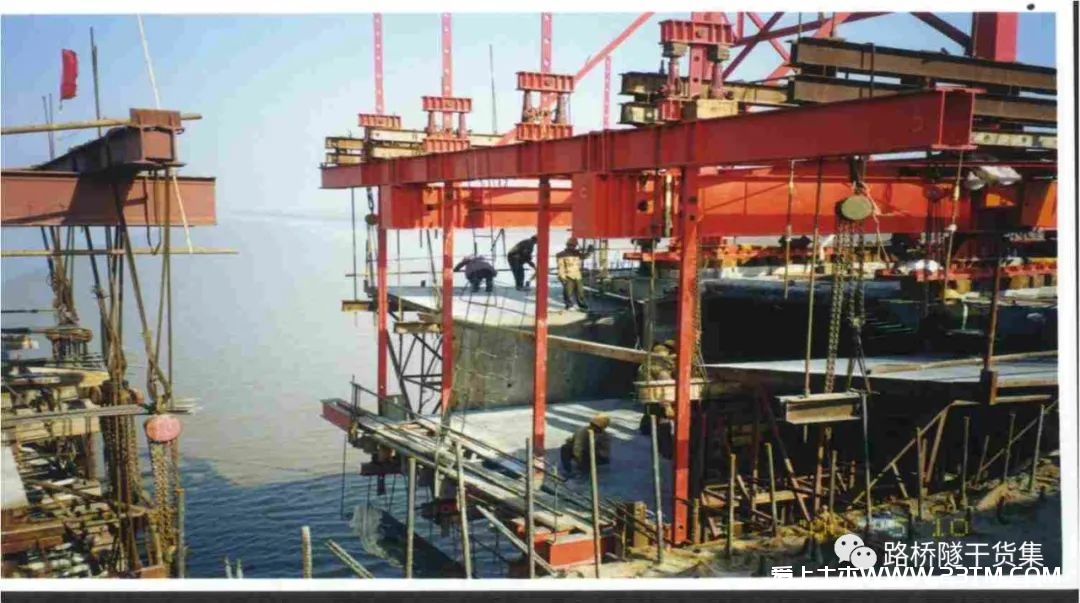

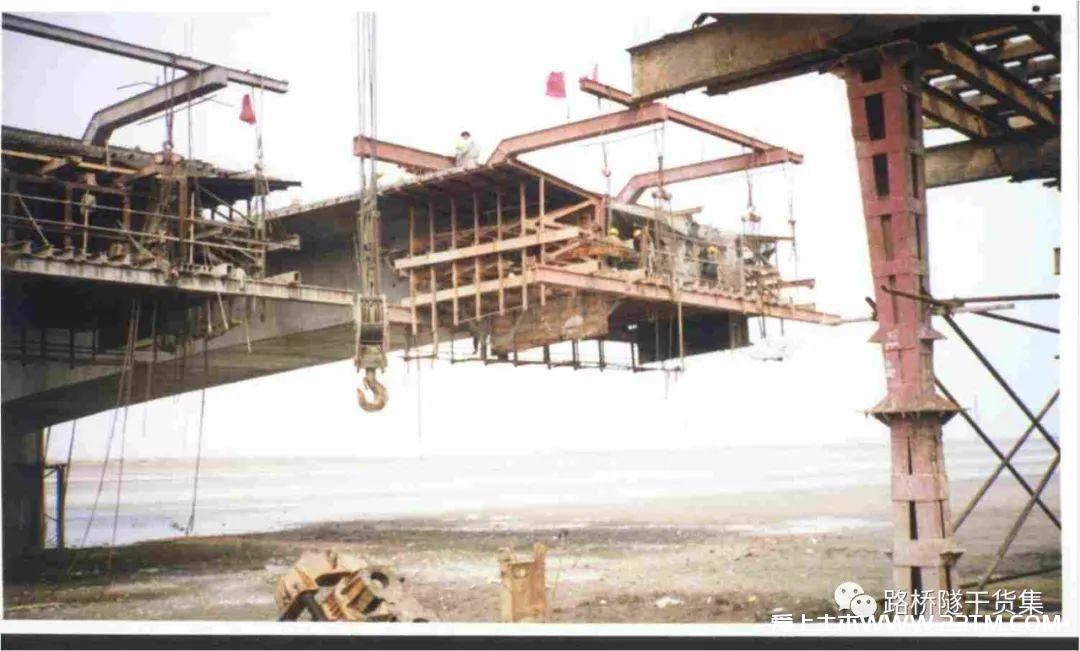

挂篮是一个能沿梁顶滑动或滚动的承重构架，其锚固悬挂在已施工梁段上，在挂篮上可进行下一梁段的模板、钢筋、预应力管道的安设，混凝土灌注和预应力张拉，灌浆等作业。

完成一个阶段的循环后，挂篮即可前移并固定，进行下一阶段的悬灌，如此循环直至悬臂灌注完成。

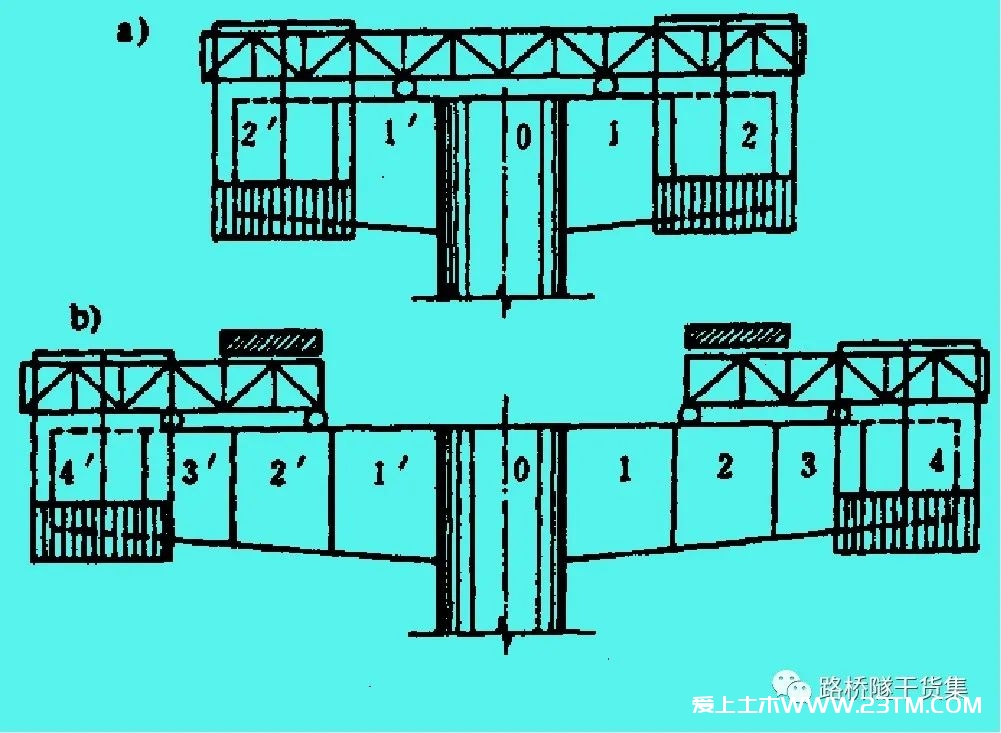

用挂篮悬臂施工的主要工作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；边跨及中跨合拢。

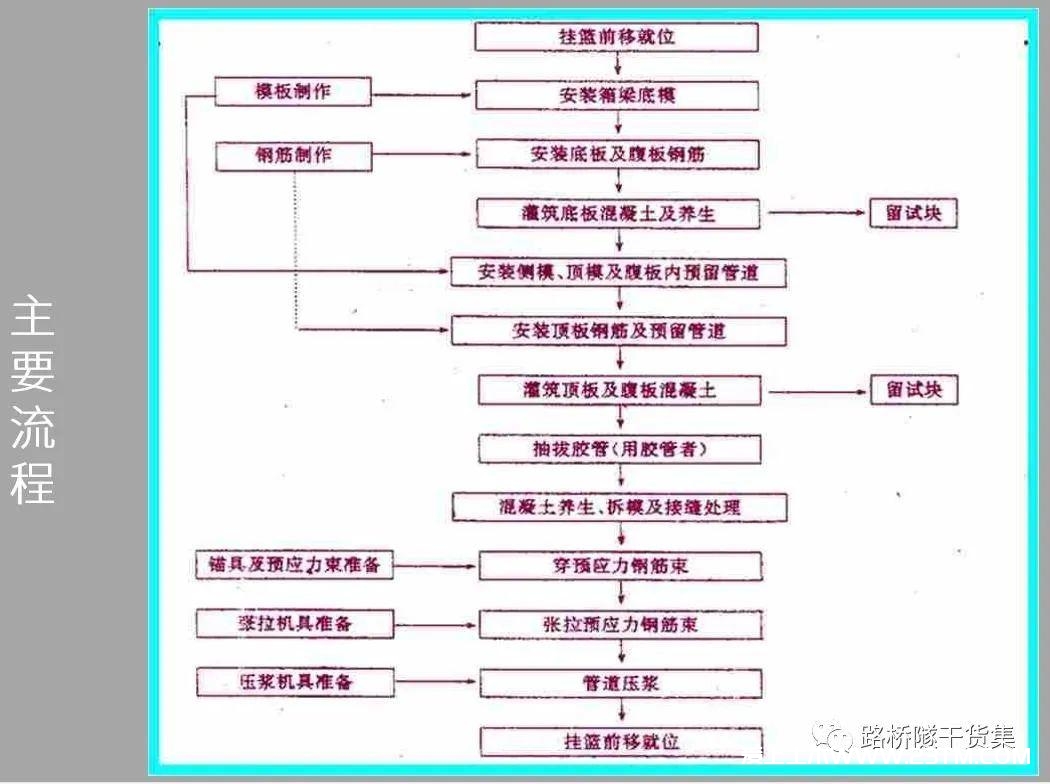

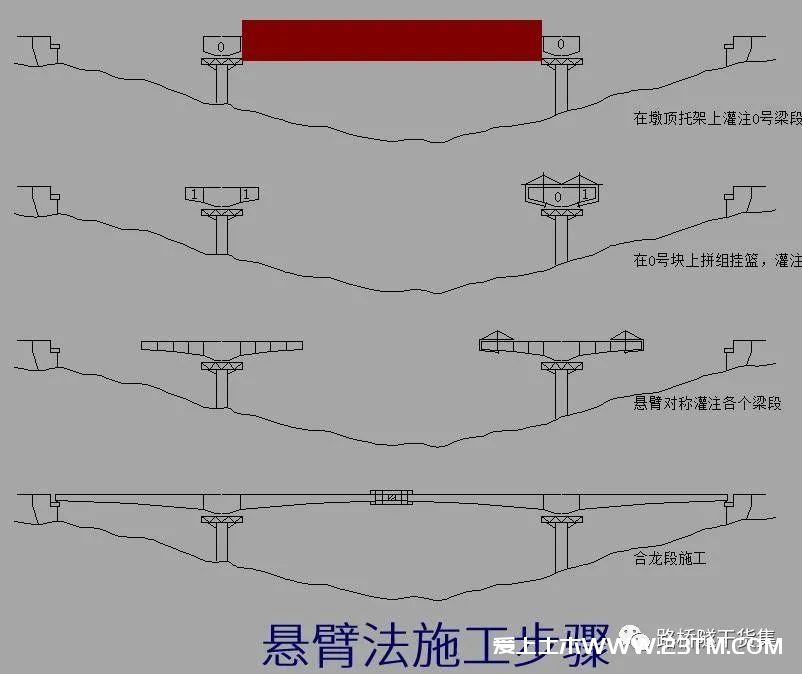

施工程序：

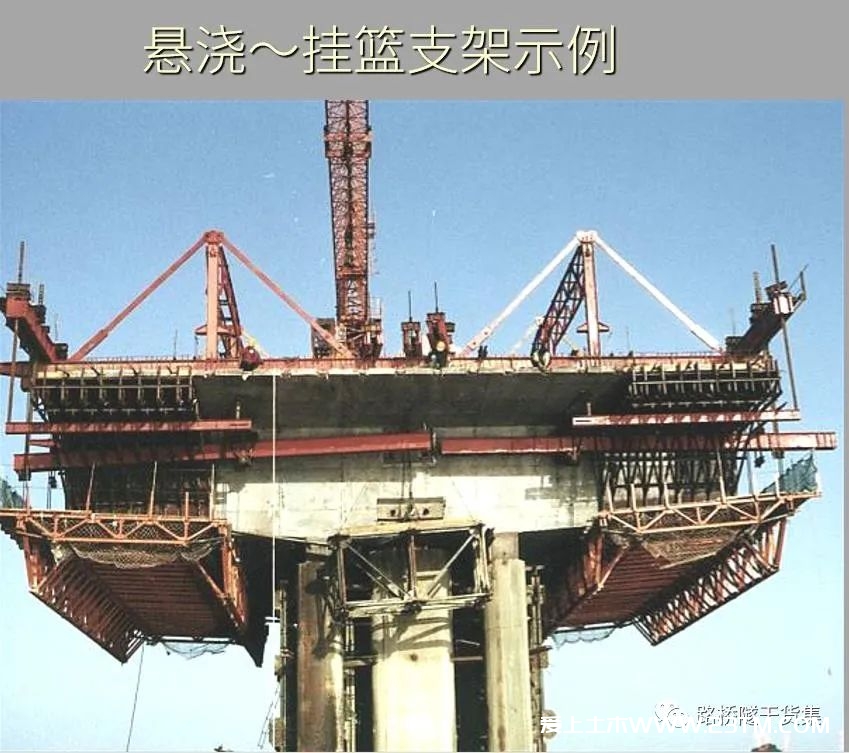

挂蓝种类与施工：

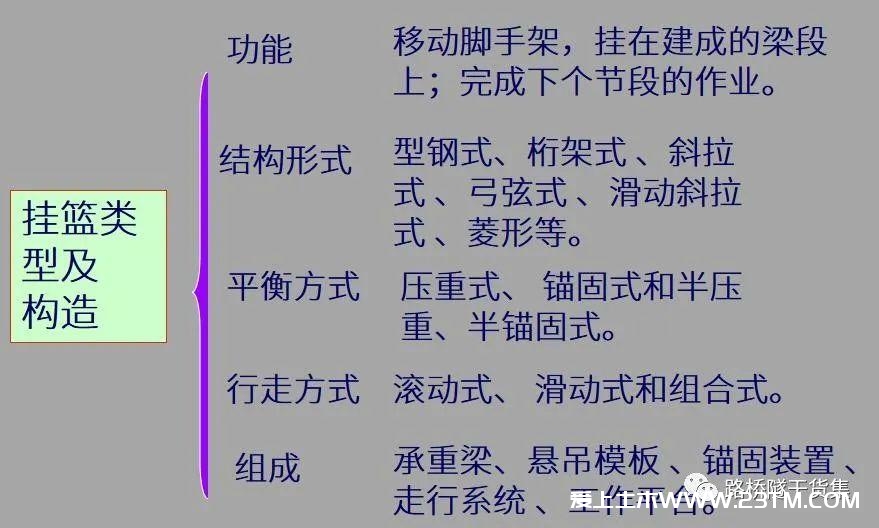

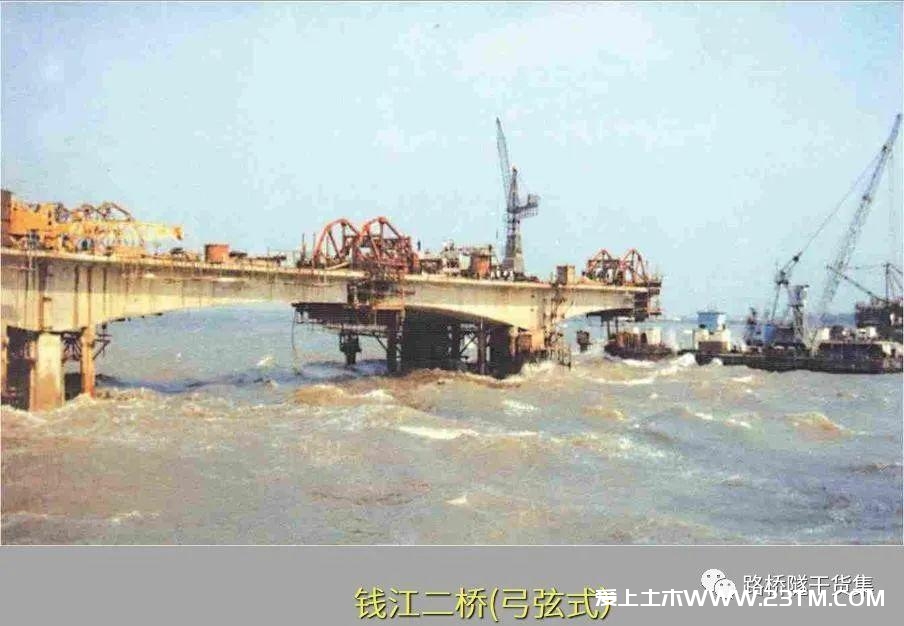

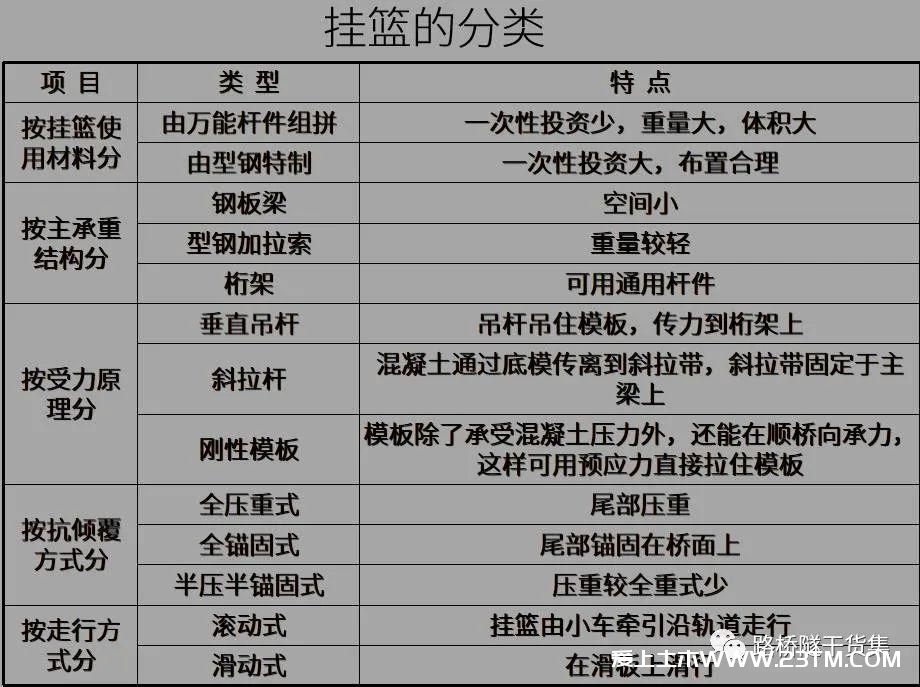

挂蓝的形式很多，构造也有差异，要求挂蓝的构造简单，操作使用方便，安全可靠，稳定性好，节省材料，造价低，装拆移动灵活，施工速度快。

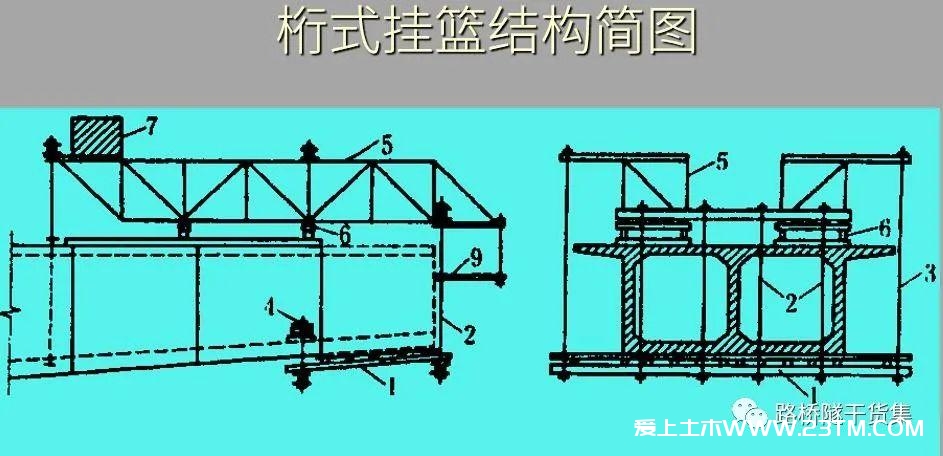

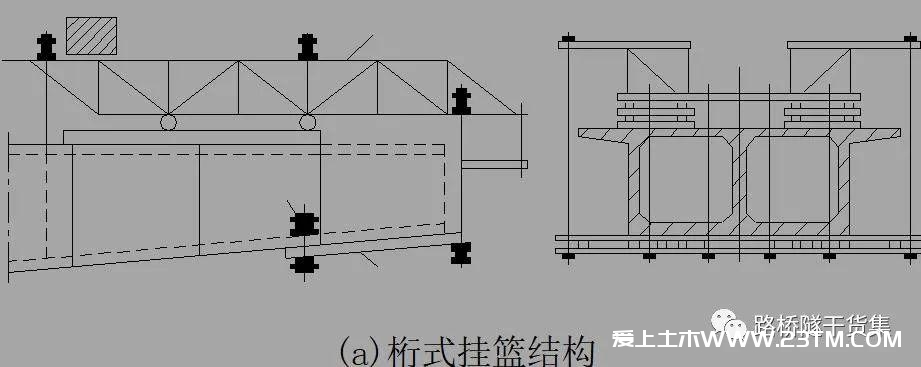

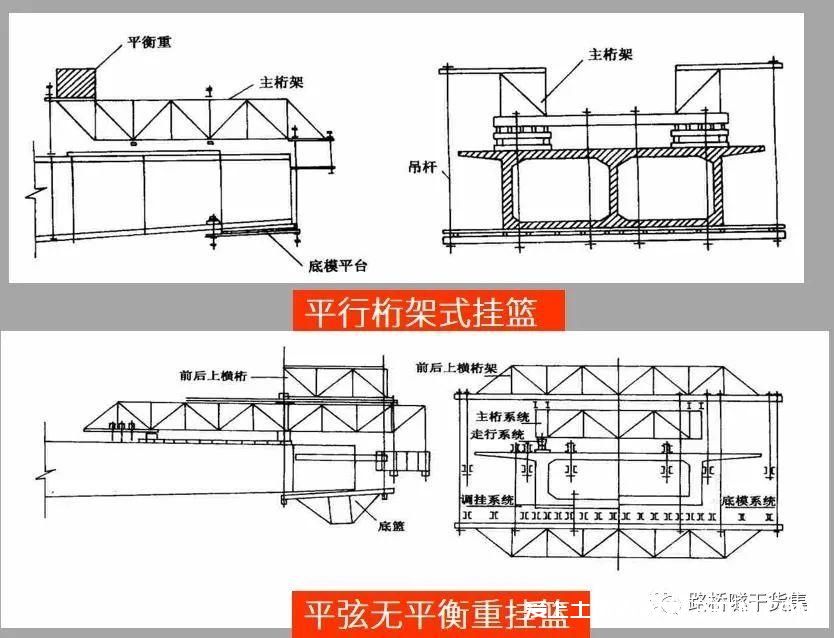

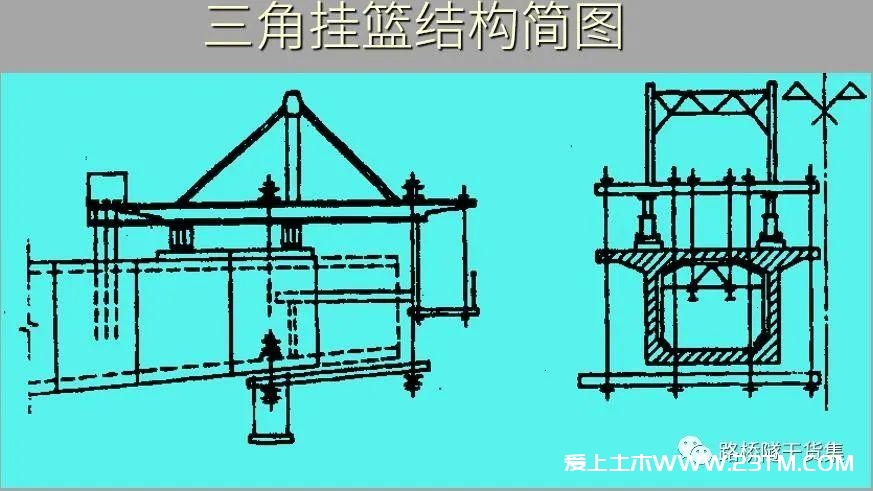

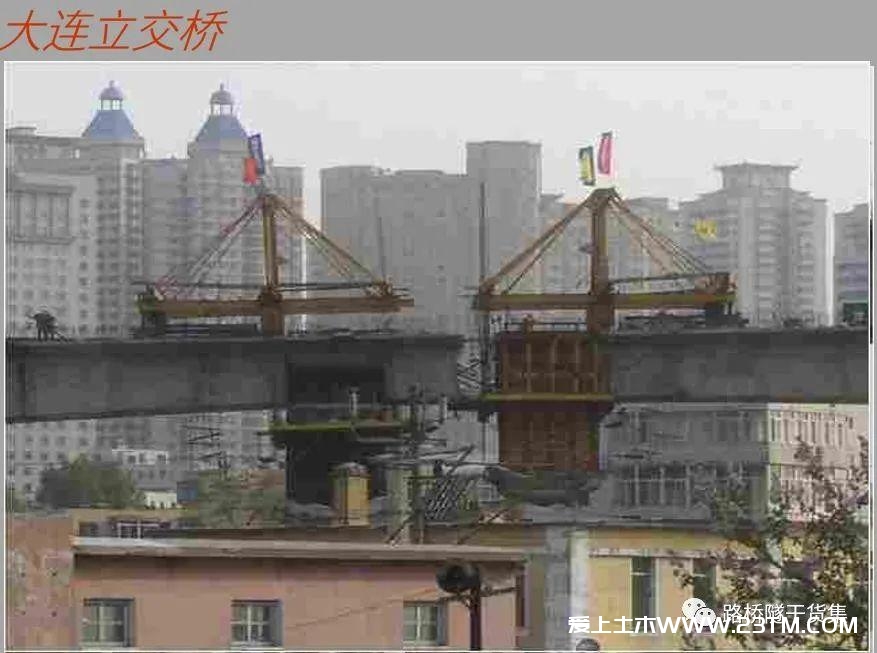

桁式挂篮的特点:

特点:  外形简单、受力明确、重量轻、变形小、稳定性好、装拆方便、移动灵活。

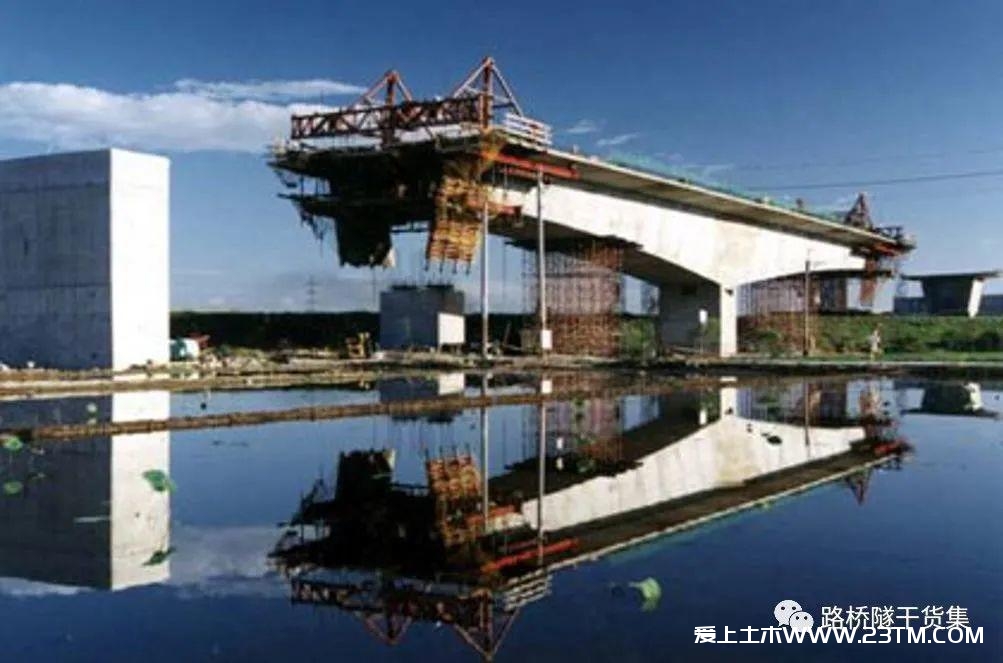

挂篮施工：

用挂篮悬臂浇筑施工，除0号块等少数梁段用托架施工外，其余利用挂篮施工。每个梁段的混凝土宜一次浇筑，其循环作业工序为：挂篮前移、模板就位加固、钢筋绑扎及管道安装、混凝土浇筑、混凝土养生、张拉压浆，施工周期一般为一周左右。

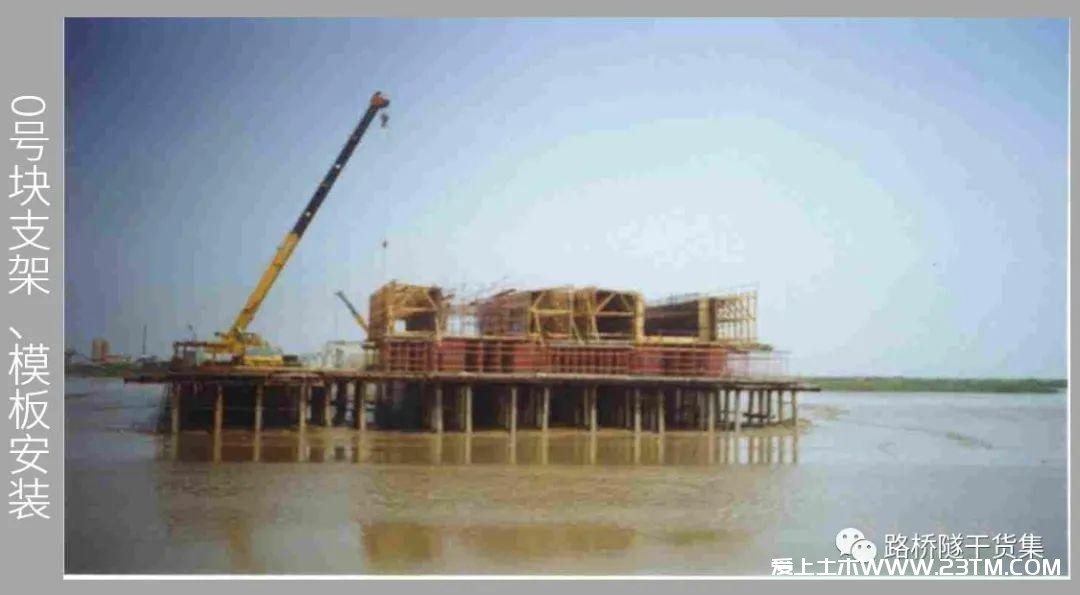

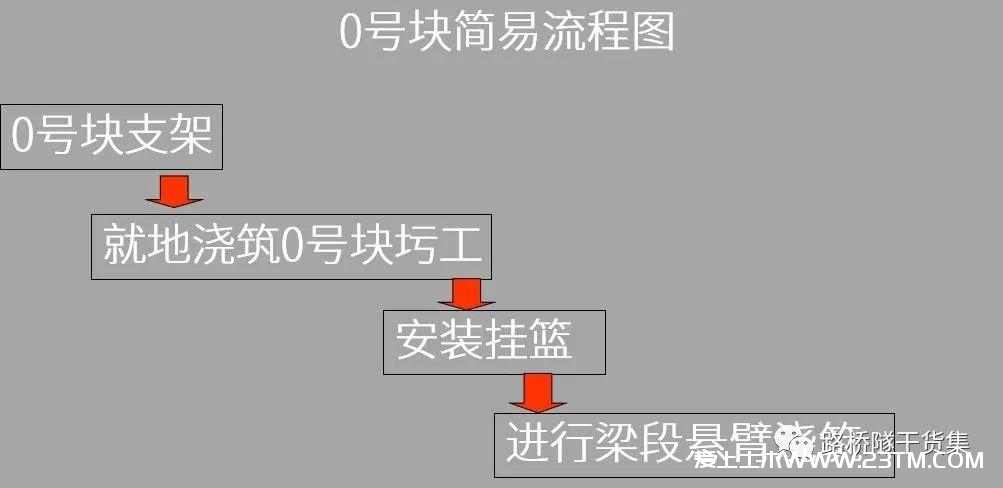

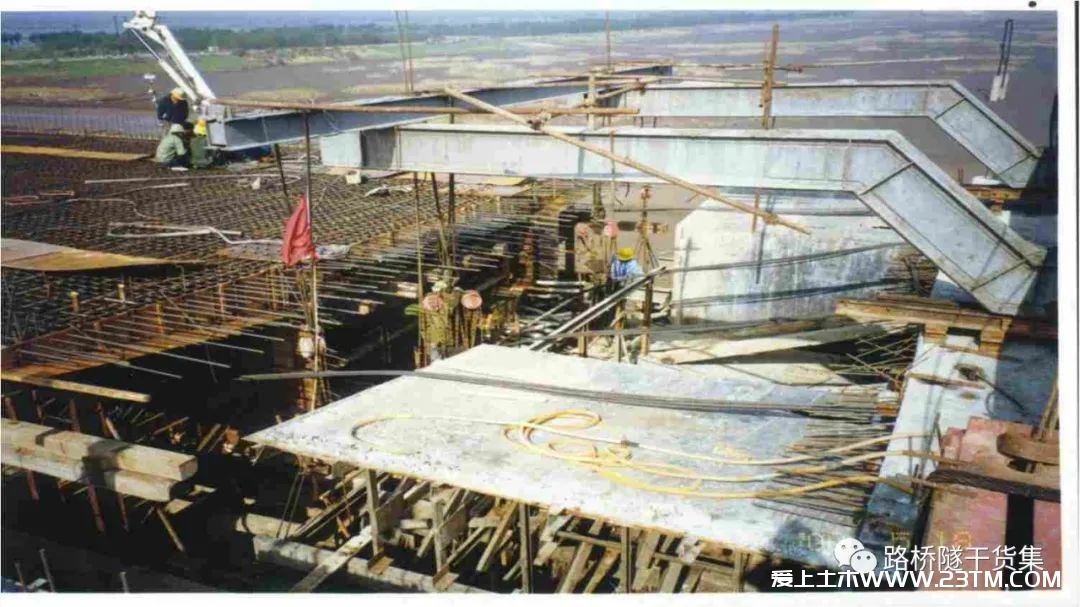

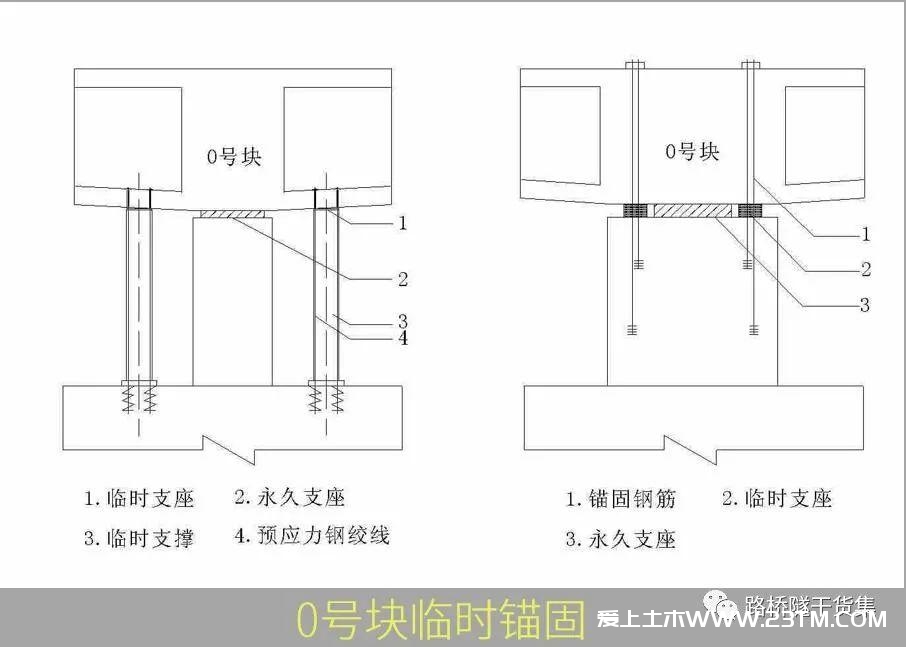

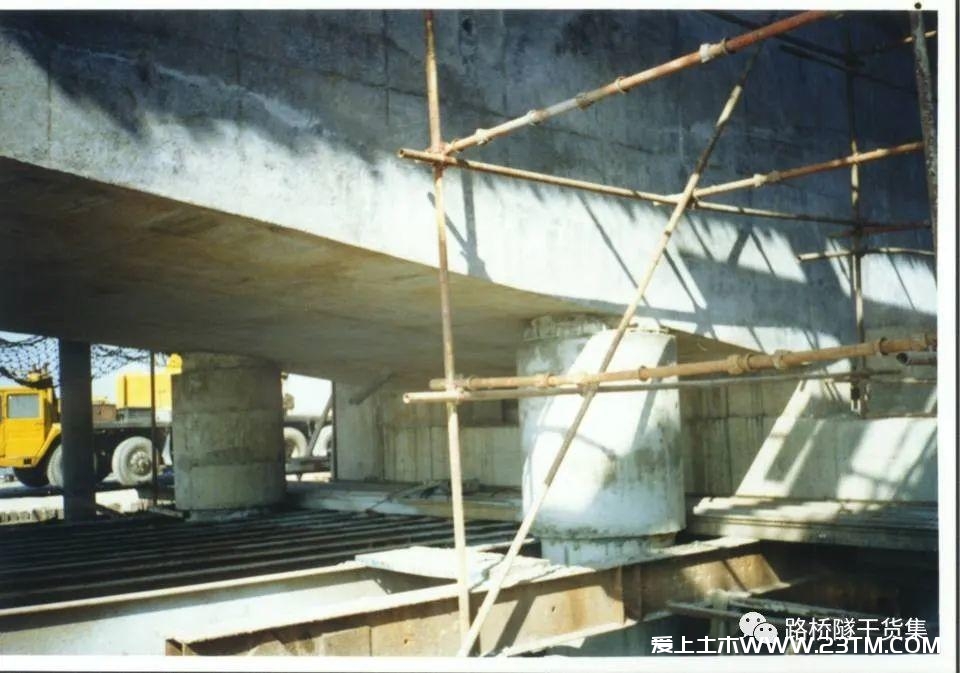

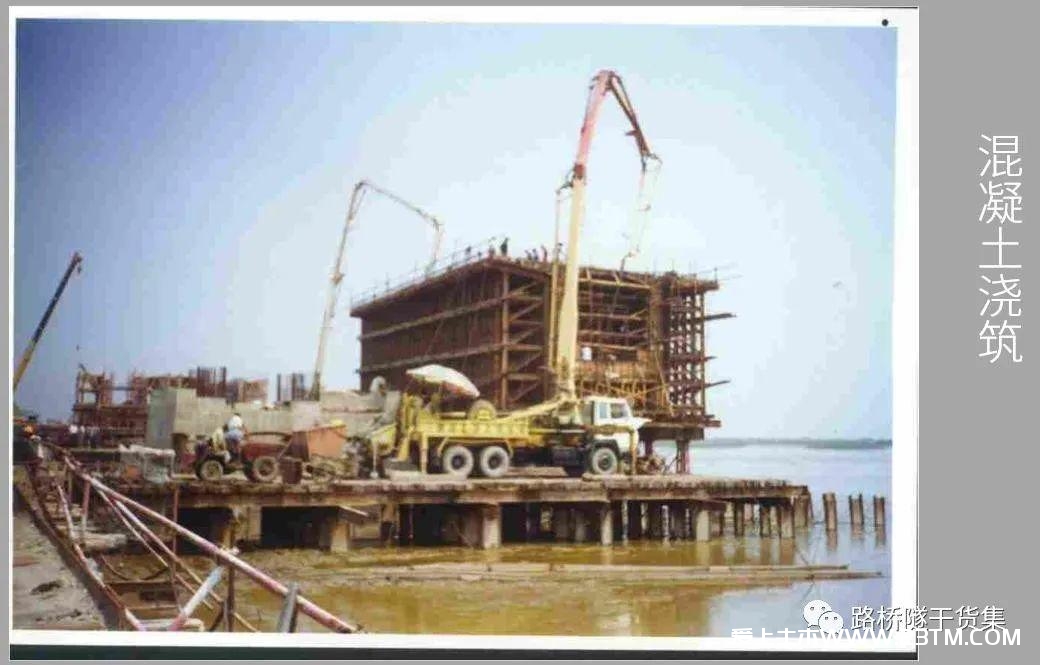

A、0＃块浇筑：

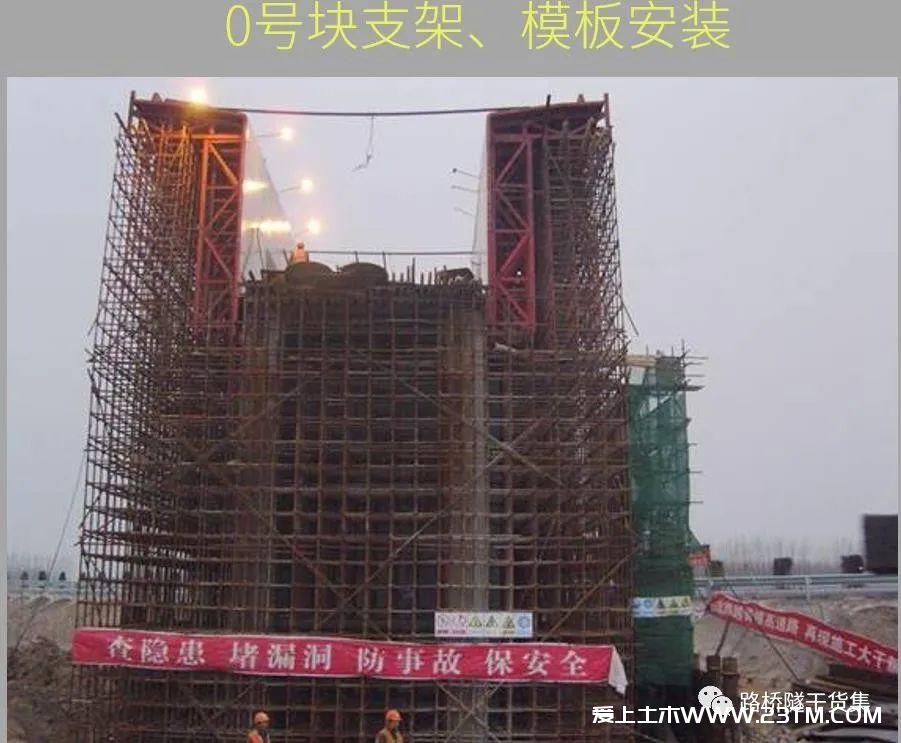

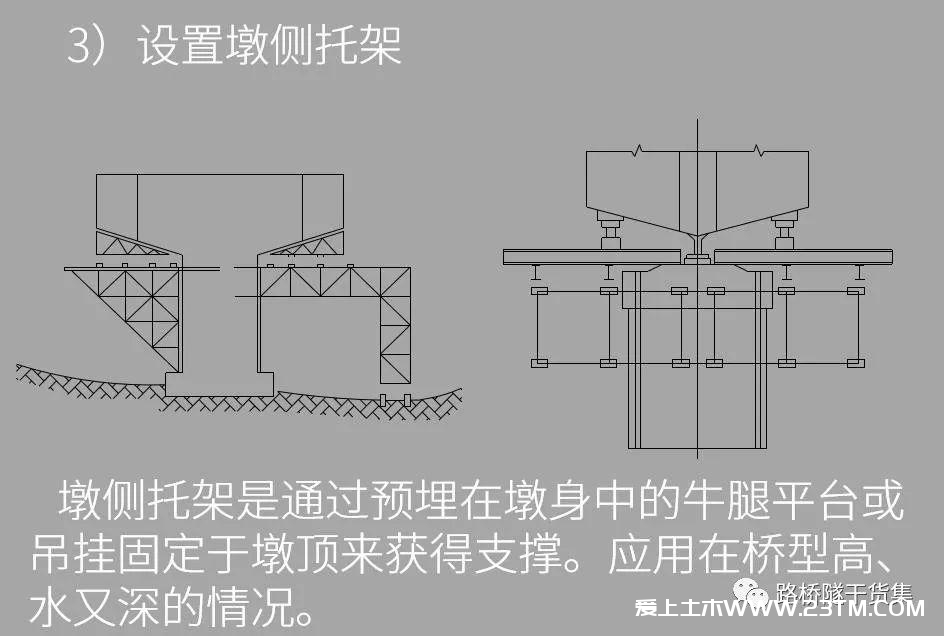

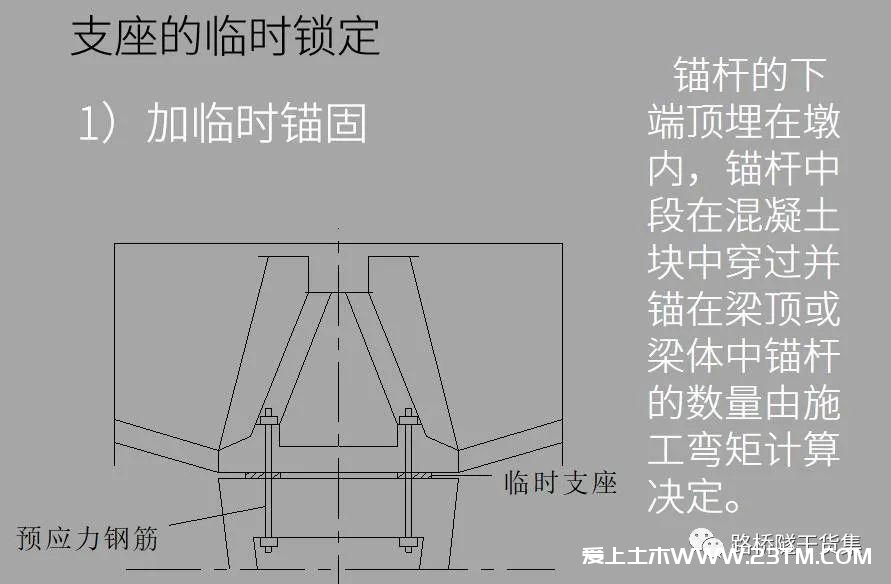

0号梁段托架设计应符合下列规定：

1、托架设计计算时，应按下列荷载的最不利组合确定最大荷载：现浇梁体、模板及支架的重量，施工荷载（含振动力），风荷载，水中施工时的流水压力，冬期施工时的雪荷载及保温养护设施荷载；

2、托架强度检算时，构件应力安全系数不小于1.3；

3、托架刚度检算时，应考虑单个构件刚度与整体刚度的协调，梁体腹板处的纵梁或杆件间距应适当加密，防止梁体局部平整度不能满足相关验收标准的规定；

4、托架稳定性检算时，应重点检算横向稳定性，并应考虑洪水及漂流物的冲击作用，稳定安全系数应大于1.5；

5、托架与桥墩的连接方法，应经设计计算确定，并应绘制连接件（孔）在桥墩上预埋（留）布置详图，以便桥墩施工时按设计要求准确预埋（留）连接件（孔）；

6、采用墩旁扇形托架并利用桥墩基础（承台）作支承时，应检算桥墩基础（承台）的局部强度及基底应力，必要时应采取措施对桥墩基础（承台）进行加固；

7、采用门式托架时，支墩基础类型、埋深、结构、尺寸等，应根据托架结构形式、跨度、地基承载力等工况，经设计计算确定；在旱地采用浅埋式扩大基础时，尚应考虑地面浸水时对地基承载力的影响。支墩基础必须具有足够承载力，不得发生下沉，必要时应同时做好地面防、排地表水设施设计；

8、托架结构应根据选用的常备式钢脚手架或型钢的种类、规格、力学性能等，经设计计算确定；托架上的分配梁，应适当加密、合理搭接，以保证在梁体混凝土浇筑和施工荷载不均匀作用下不发生突变；

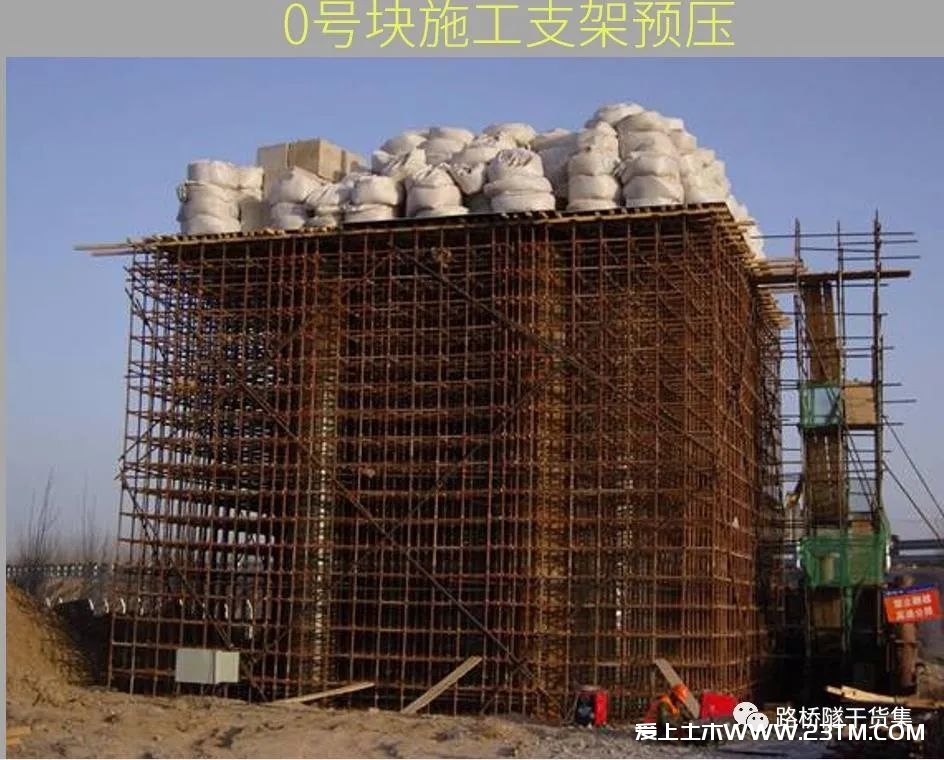

9、托架在浇筑0号梁段混凝土前须进行预压，预压荷载应不小于最大施工荷载的1.2倍，以检验托架的整体承载能力和消除托架的非弹性变形，并观测弹性变形量。

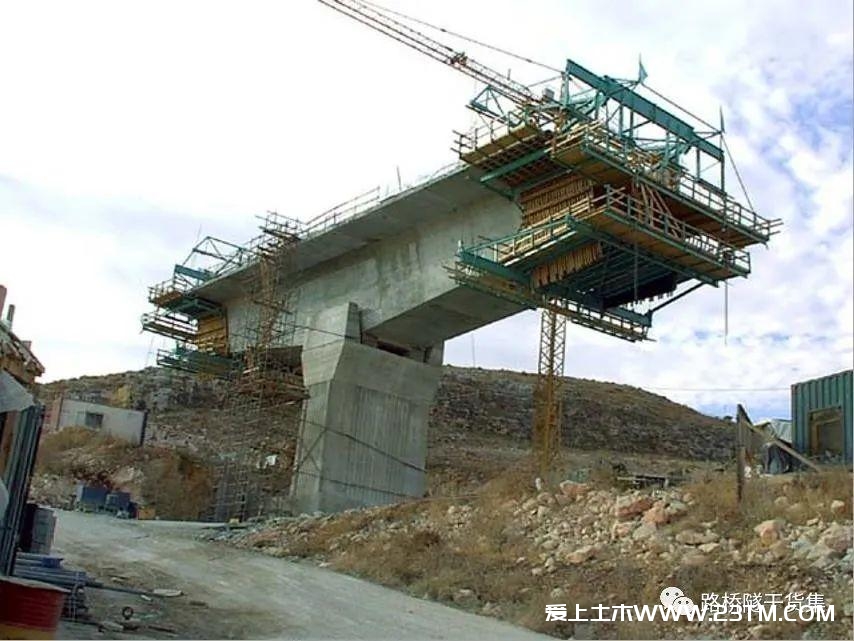

挂篮的安装：

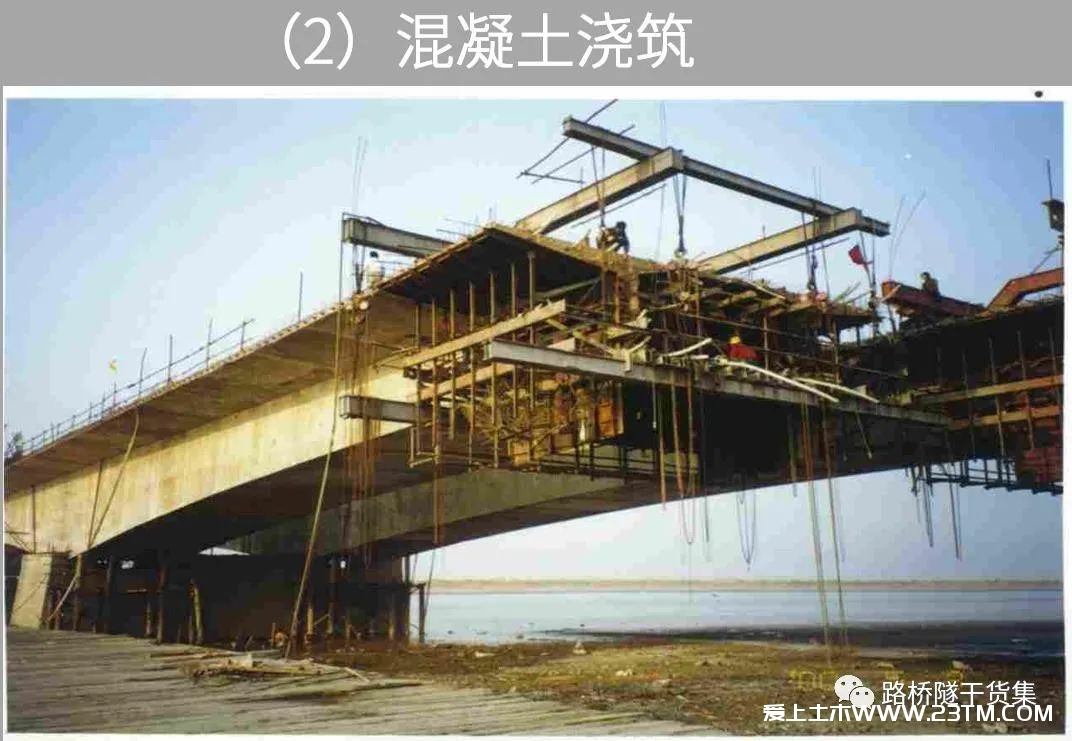

挂篮混凝土浇筑：

(1)  挂篮加载试验

混凝土悬臂浇注施工要点：

（A）在梁段混凝土浇筑前，进行全面检查，经签认后方准浇筑。

（B）连续梁悬臂浇筑施工时，要有保证梁体施工稳定的措施。

（C）桥墩两侧梁段悬臂施工进度应对称、平衡，混凝土应同时灌注，其差不应大于1.0m3。

（D）悬臂浇筑段前端底板和桥面的标高，应根据挂篮前端的垂直变形及预拱度设置，施工过程中要对实际高程进行监测。

（E）箱形截面混凝土浇筑顺序应按设计要求办理。当采用两次浇筑时，各梁段的施工应错开。

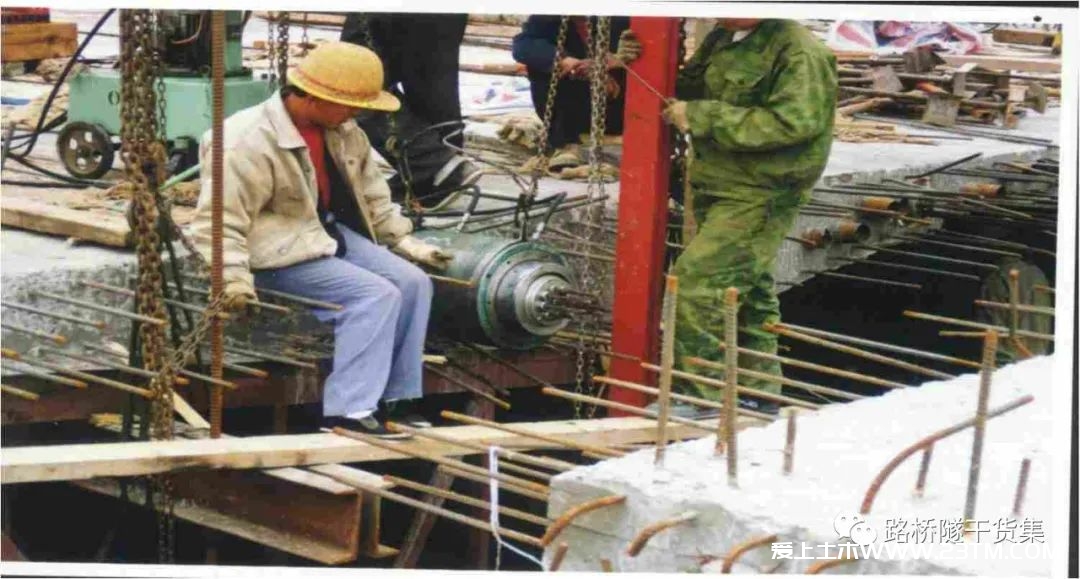

（F）梁段混凝土达到要求的强度后，方可进行预应力筋的张拉、压浆。

（G）梁段混凝土的拆模时间，应根据混凝土强度及施工安排确定。混凝土应尽量采用早强措施，缩短施工周期，加快施工进度。
