“LLK”是什么梁？该用什么构件定义？套什么定额？

“LLK”是什么梁？该用什么构件定义？套什么定额？

这个问题是很多同学不清楚的地方，也有一些是有争议的地方，今天爱上土木网小编就来讲讲这个问题。

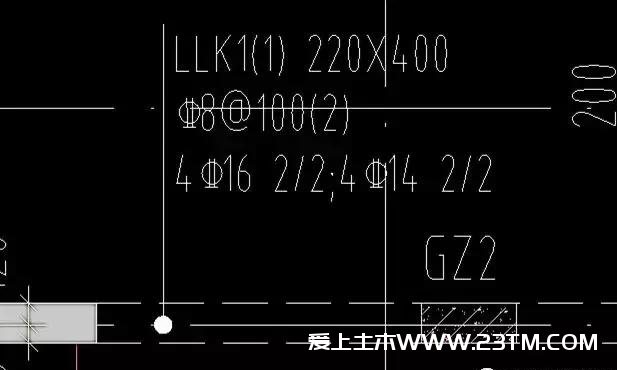

图1

图纸如图1所示，“LLK”看名称好像连梁，因为一般出现在高层的剪力墙的结构中，应该是连梁；

但是做的时候，发现它是有原位标注的，和框架梁一样，名称中也带K，似乎又是框架梁。

这种标注的其实应该叫做：框架连梁（LLK）。

一、认识框架连梁

很多同学又分不明白了，还是没有搞清楚到底是连梁，还是框架梁呀？

这个其实在11G-101图集以前，很多预算员没有找到依据，有的预算员按连梁做，有的按框架梁做，到了16G—101图集终于对框架连梁进行了补充，如图2所示。

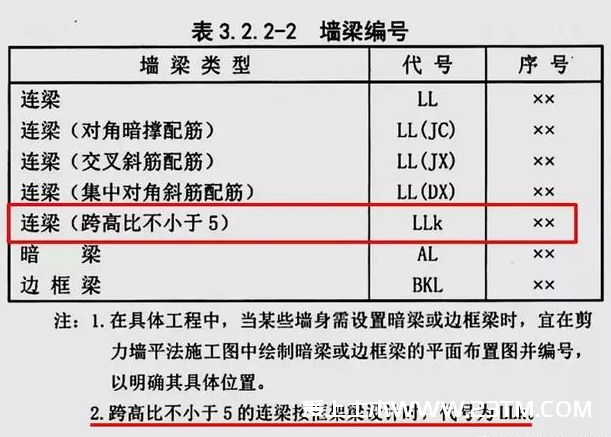

图2

框架连梁在16G-101-1中的P15页，剪力墙注写规则中有要求：（跨高比不小于5的）连梁，标注为LLK，连梁设计为框架梁。

跨高比，既是连梁的长度和高度的比值，如图3所示。

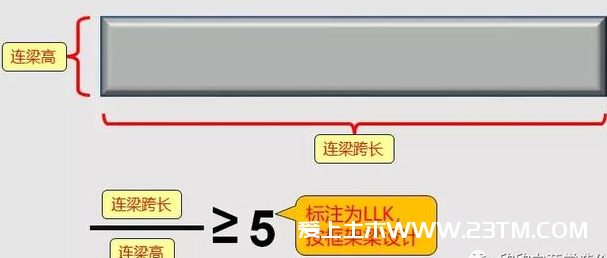

图3

这样就明白了，按照16G图集的解释，LLK仍然是连梁，设计是按框架梁来设计标注的。
