本资料为[国企]房建工程质量样板制作图集2018(81P+PDF)

一、卫生间降板钢筋绑扎与吊模施工工艺展示样板

工艺流程:

放线→钢筋绑扎→焊“土”字型支撑→安装定型化方钢管→拆除方钢管

施工控制要点:

1、弹出高低差部位的控制边线,按设计要求绑扎板面上下皮钢筋。

2、在高低差部位沿长边方向距拐角部位 500mm 焊“土”字型支撑架,中间间距一般控制在 2000mm。

3、高低差处侧面加 50X50、厚 15mm 的水泥砂浆垫块,与板侧面筋绑扎牢固,间距 1500mm。

4、安装定型化方钢管:方钢宽度一般为 40mm,高度为降板的标高差。方钢进场后根据卫生间尺寸进行切割,并在每个转交处进行焊接,形成整体。方钢框架直接落在“土”字型支撑上,最后进行方钢框架加固,并在每个转交处采用插销连接,形成整体。

5、根据砼强度增长情况,以不破坏楞角为原则。

二、工程实体质量工艺样板展示要求

1)装饰装修工程工艺样板的各道工序展示宽度宜为 500~1000mm,各道工序展示宽度应一致。

2)屋面工程工艺样板的各道工序展示宽度宜为 300~500mm,各道工序展示宽度应一致。

3)工艺样板应在施工工艺流程的各工序样板上分别设置工序标识牌,并在相应位置设置工序样板展板。

三、目录

第一篇 施工质量展示样板

第二章 中间交付样板

第三章 竣工交付样板

第四篇 工程实体质量样板

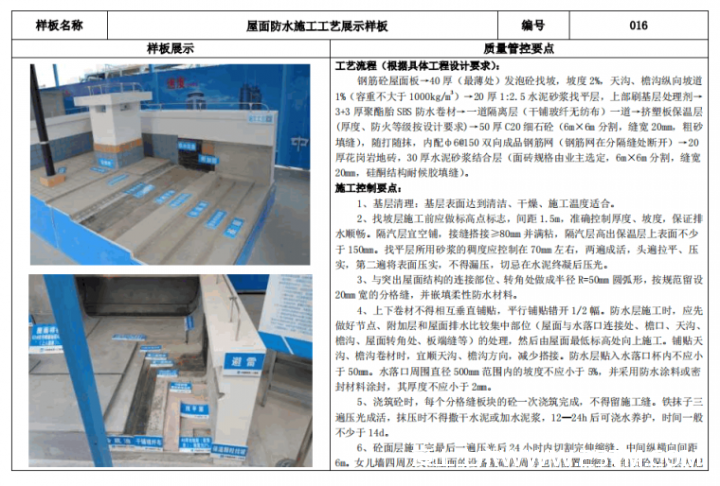

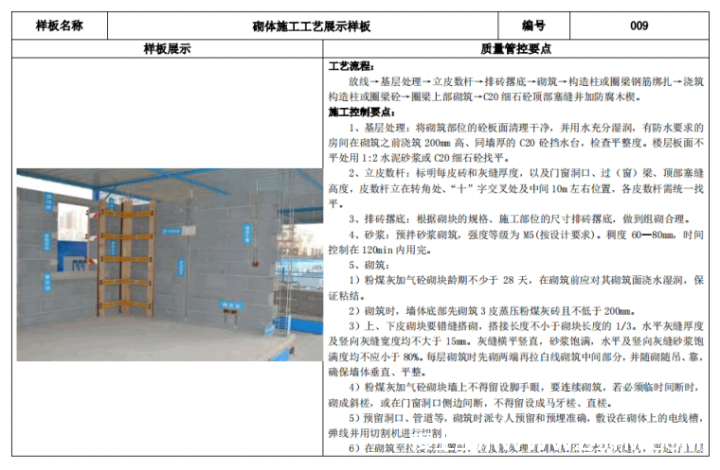

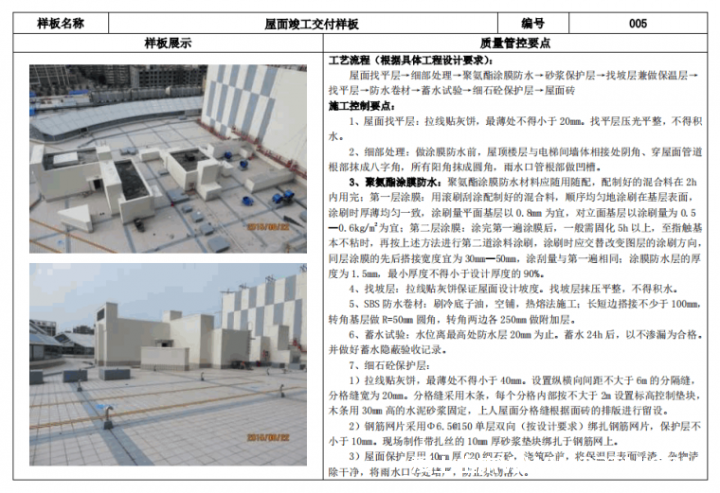

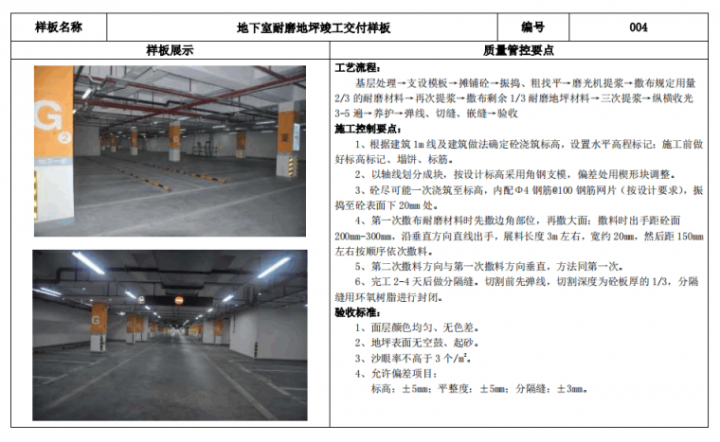

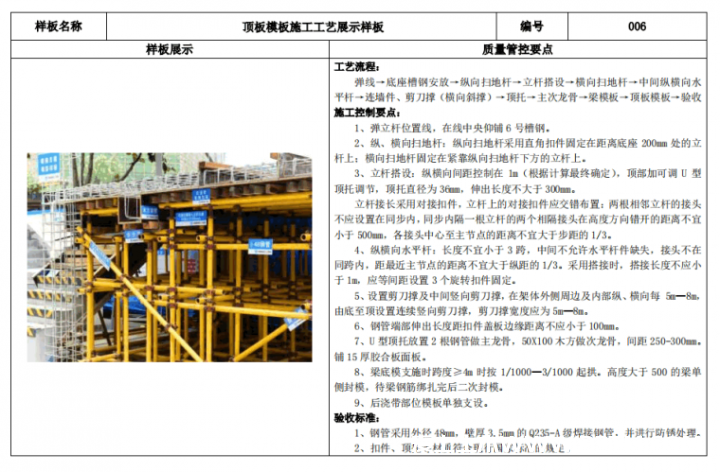

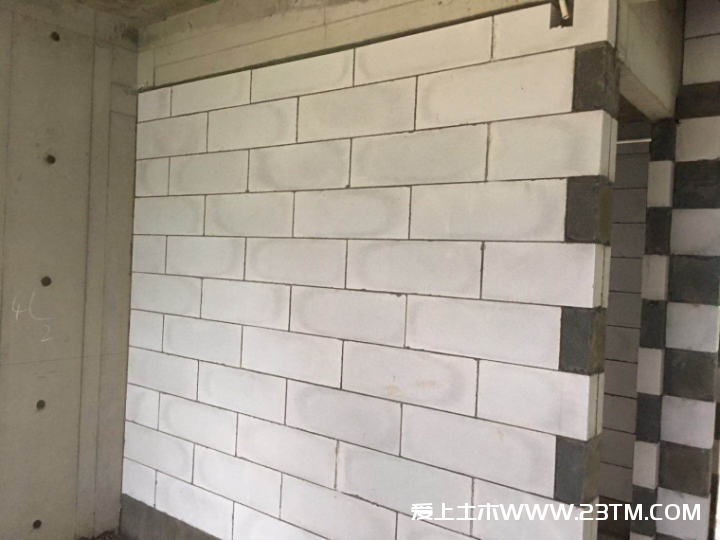

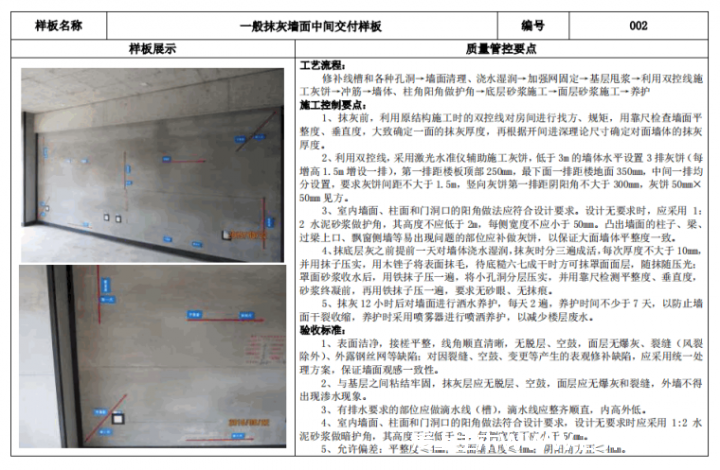

四、相关图片

著名国企施工企业内部工程质量样板制作图集
著名国企施工企业内部工程质量样板制作图集
著名国企施工企业内部工程质量样板制作图集
著名国企施工企业内部工程质量样板制作图集
著名国企施工企业内部工程质量样板制作图集
著名国企施工企业内部工程质量样板制作图集
著名国企施工企业内部工程质量样板制作图集
