建筑总平面图识图技巧和要点有哪些？

一、总平面图的形成和用途

1、总平面图的形成

将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形、地物状况用水平投影方法和相应的图例所画出的工程图样，即为总平面图。

2、总平面图表达的内容

主要是表达了新建房屋的位置、朝向、与原有建筑物的关系，以及周围道路、绿化和给水、排水、供电条件等方面的情况。

3、总平面图的用途

作为新建房屋施工定位、土方施工、设备管网平面布置，安排在施工时进入现场的材料和构件、配件堆放场地、构件预制的场地以及运输道路的依据。

二、总平面图的图示方法

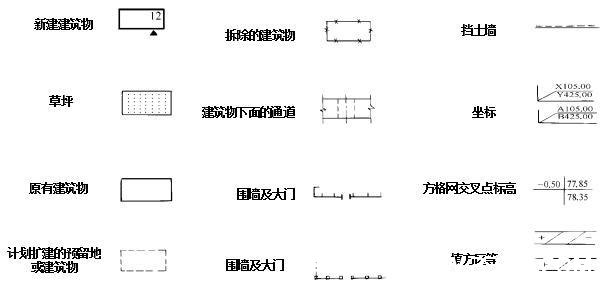

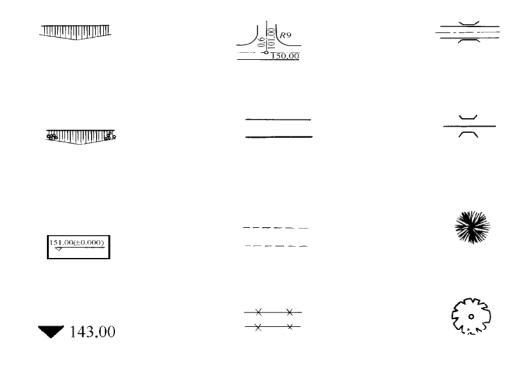

总平面图是用正投影的原理绘制的，图形主要是以图例的形式表示下面给出了部分常用的总平面图图例符号，画图时应严格执行该图例符号

三、总平面图的图示内容

1．新建建筑物所处的地形。

2．新建建筑物的位置

3．相邻原有建筑物、拆除建筑物的位置或范围。

4．附近的地形、地物等

5．指北针或风向频率玫瑰图。

1）风玫瑰图是根据当地多年平均统计的各个方向吹风次数的百分数

2）风的吹向是指从外吹向中心

3）虚线表示6、7、8三个月（雨季）统计的风向频率

6．绿化规划和管道布置。

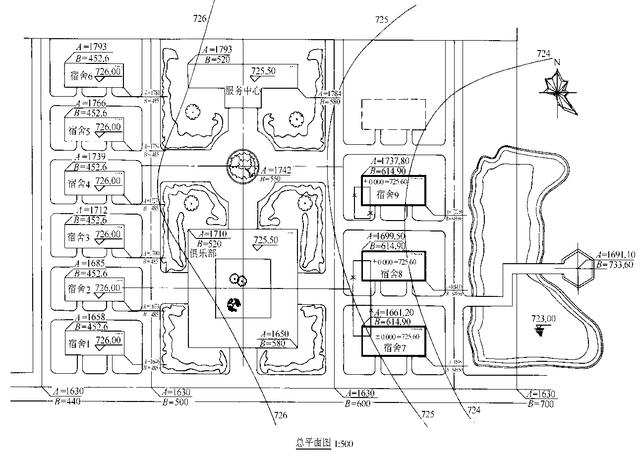

总平面图常用的比例为1：500、1：1000、1：2000、1：5000等。

四、建筑总平面图的识读

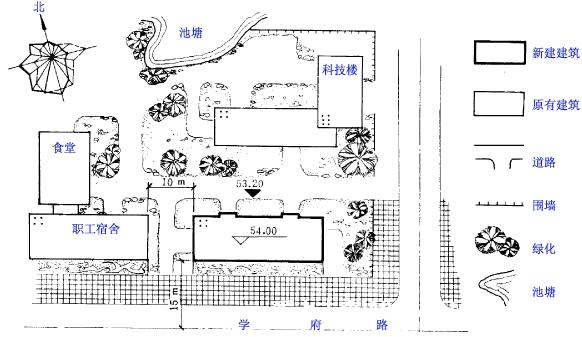

以某单位住宅楼总平面图为例说明总平面图的识读方法。

1．了解图名、比例。

2．了解工程性质、用地范围、地形地貌和周围环境情况。

3．了解建筑的朝向和风向

4．了解新建建筑的准确位置。
