Autocad不能显示天正画出来的图纸怎么办?

在cad的日常使用中,可能会遇到天正画出来的图纸在cad里面不能显示的问题,如何解决这个问题呢?下面教大家一种方法。

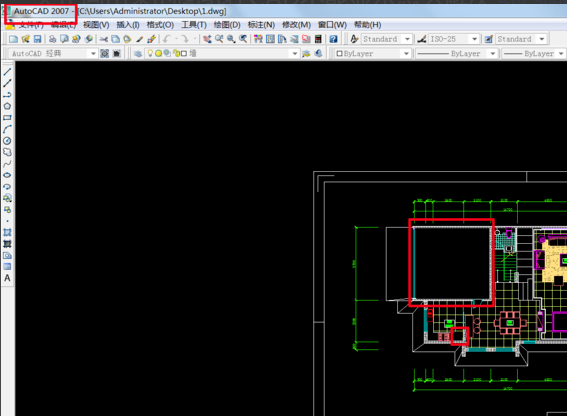

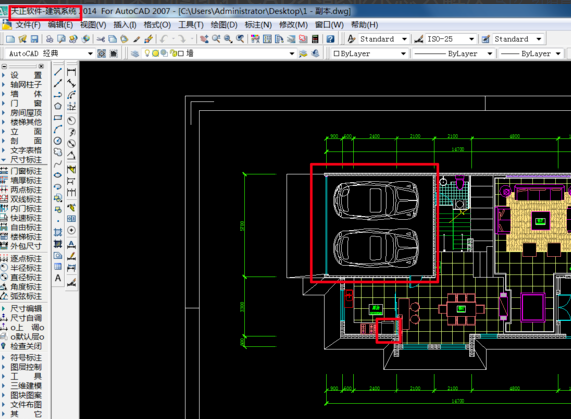

步骤一:下图是天正打开的图,图2是CAD打开的图,两者之间有区别在红线框内。

天正画的图无法在CAD中显示怎么解决?

天正画的图无法在CAD中显示怎么解决?

步骤二:点击查看天正打开的图,把CAD打开的图关闭,在天正命令输入:TSAVEAS 这几个英文后回车。

回车后弹出窗口,先点击桌面-保存类型:天正3文件(*·dwg)---CAD版本选择:AoutCAD 2004文件或者AoutCAD 2000,只要是比您打开的图纸版本低就行,最后点击保存。

保存后的文件一般都是:XXX-副本——t3。然后用CAD打开这个文件.

打开后的图纸看看图纸里面的那些车等等还在不?看看都在,成功啦
