某大型央企内部50项现场管理标准化动作

本资料为[国企]50 项现场管理标准化动作

1。采用定型式安全通，搭设尺寸∶ 4500×4500×6000。

2。 桁架立柱，采用方钢 100×100×3;桁架横梁，采用方钢 80×50×3; 底板，采用钢板

300×300×8，以 4 根 M12 膨胀螺栓连接基础。

3。 防护上层满铺竹跳板，钉上彩钢板 （防水）;下层铺设竹跳板。

1. 本做法适合住宅，公建参照此做法另行设计。

2. 悬挑防护棚设置在首次外架悬挑以前一层或根据外墙施工进度安排设置。

3. 悬挑长度 4m，锚固长度 4m，跨距同悬挑架跨距，横杠间距 0.8m，

4. 2 层防护，间距 350，mm。下层铺设安全网、脚手板，上层铺设安全网、竹串片。

5. 斜拉杆水平间距 3m，竖向距离为 2 楼层高，卸荷钢丝绳水平间距 3m，竖向距离为 3 楼层高。

1、现场布置    2、安全管理    3、技术管理    4、质量管理     5、信息化管理

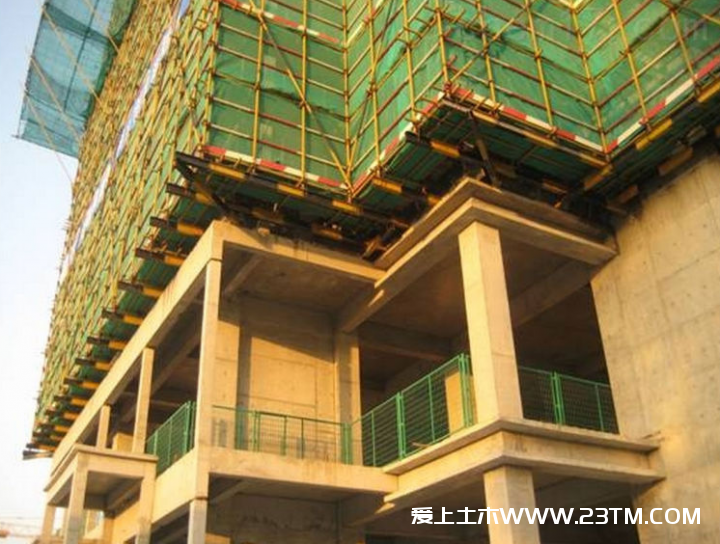

悬挑防护架

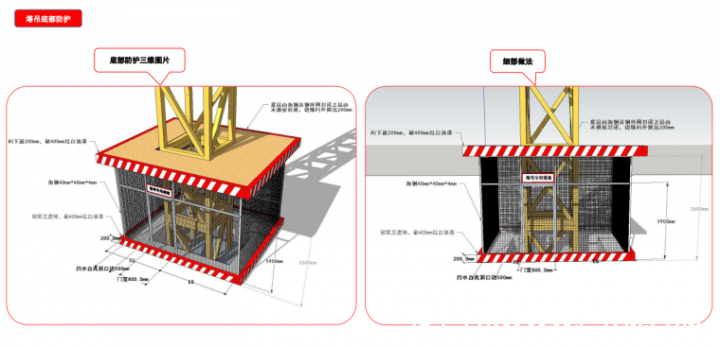

塔吊

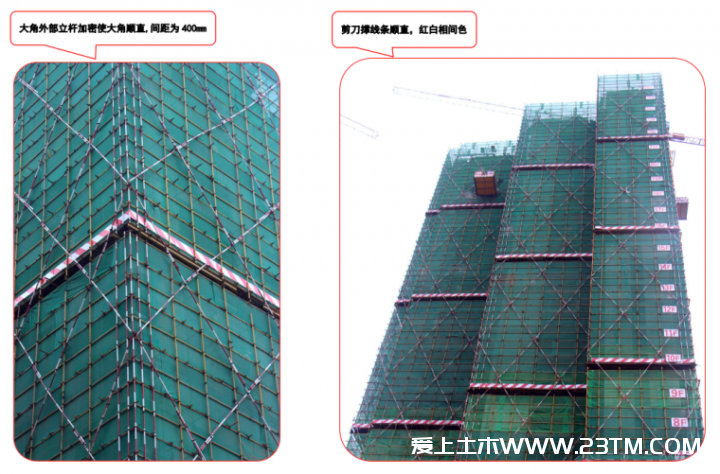

外架大角及剪刀撑

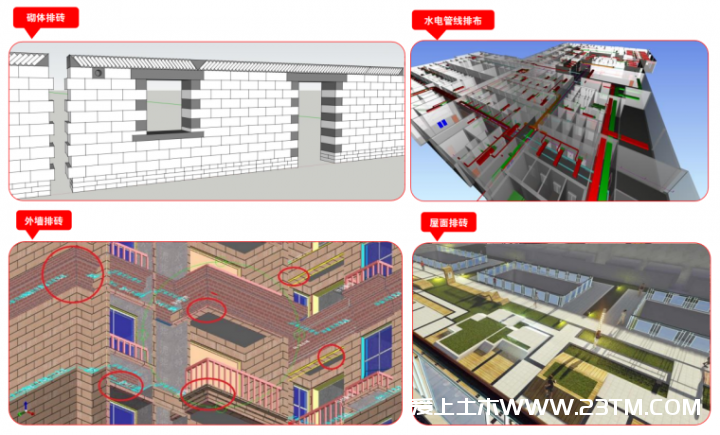

BIM 技术应用

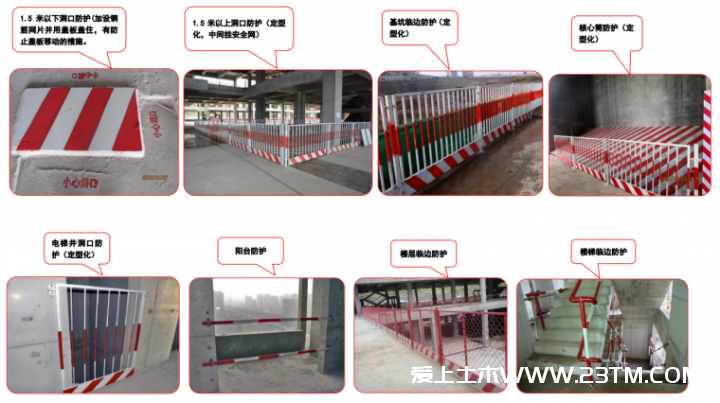

临边防护（定型化防护）

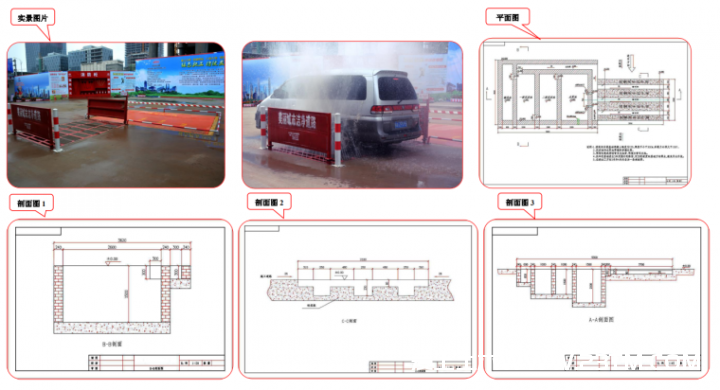

车辆冲洗平台

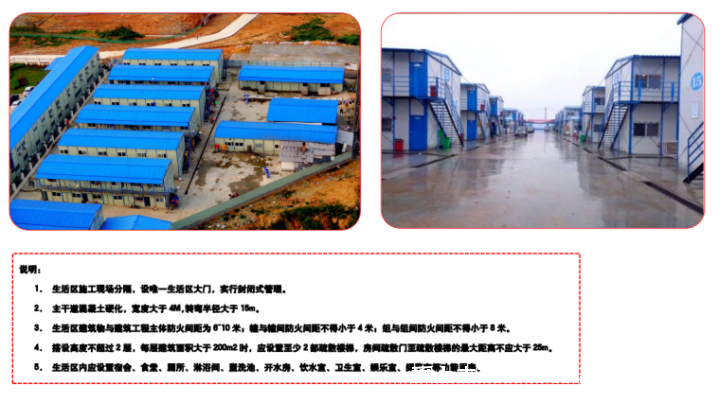

生活区
