广东地区某央企微降板土建施工指引手册PPT文件

本资料为[名企]广东微降板土建施工指引

1、安装条件：N-1层梁板模板、N层梁板钢筋安装均完成

2、止水节安装固定

要点：①止水节安装后做好成品保护（胶带包裹）

          ②如采用对拉螺杆方式加固，止水节保护盖宜集中提前开孔，避免在作业面开孔损坏止水节

3、定位筋焊接

要点：在微降板高度的2/3处焊接定位筋（长边3处、短边1处），定位筋端部与墙定位线误差≤1mm

4、微降板模具安装

模具安装应定位准确，连接可靠、安装牢固

5、混凝土浇筑

如压槽板未与模具一体成型时，需在楼板砼初凝前人工进行压槽

1.前言

2.微降板整体土建工艺介绍

3.微降板模板工艺

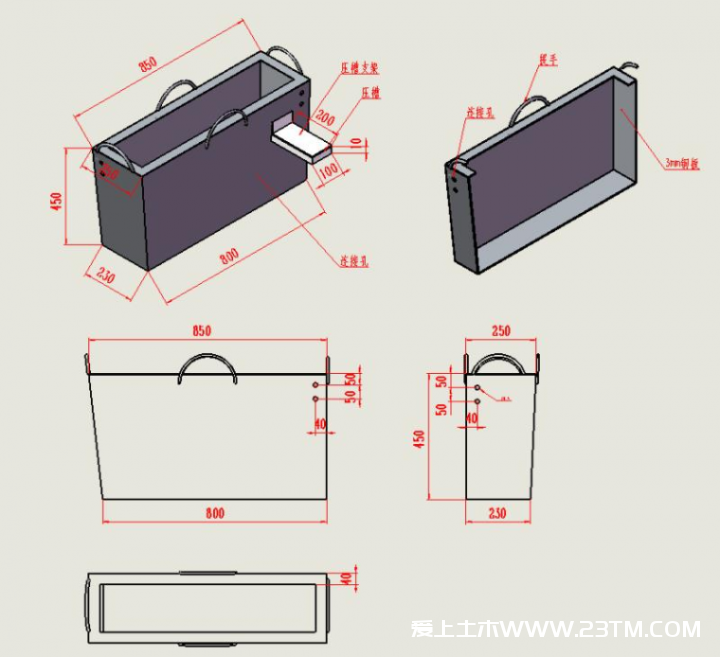

整体式钢模加工

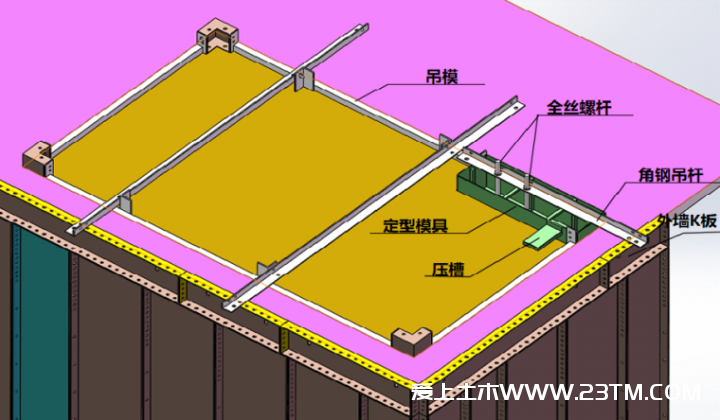

微降板模具总装图

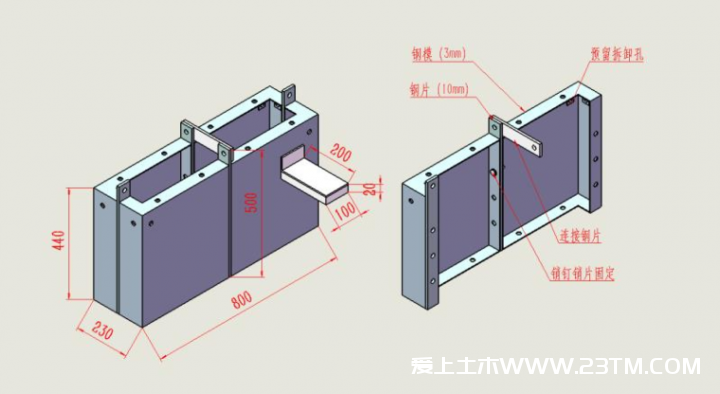

组装式钢模加工

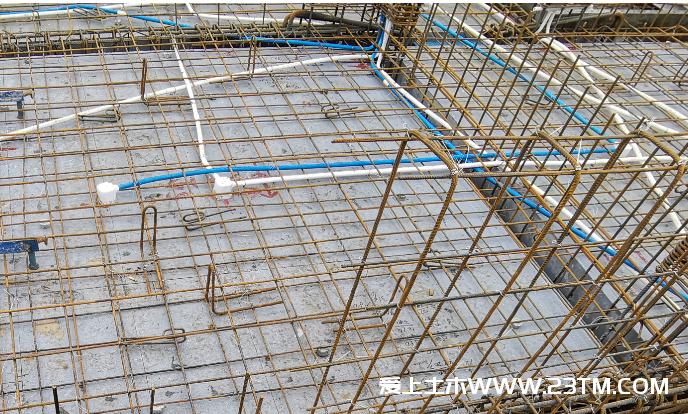

梁板钢筋安装完成

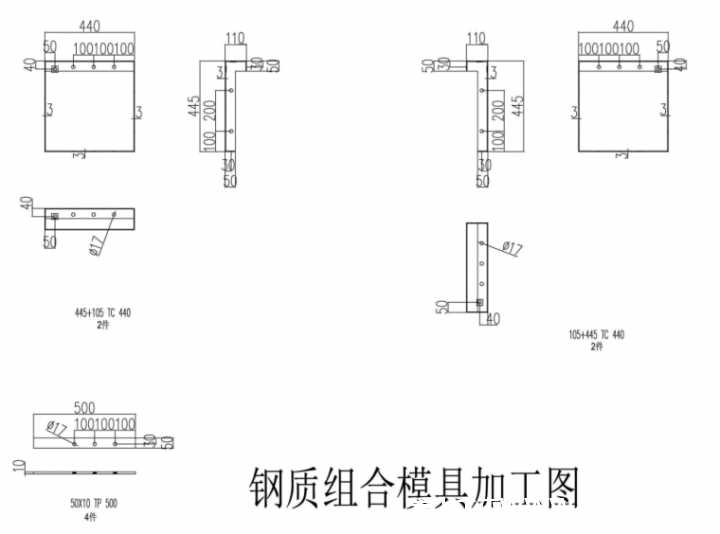

钢质组合模具加工图

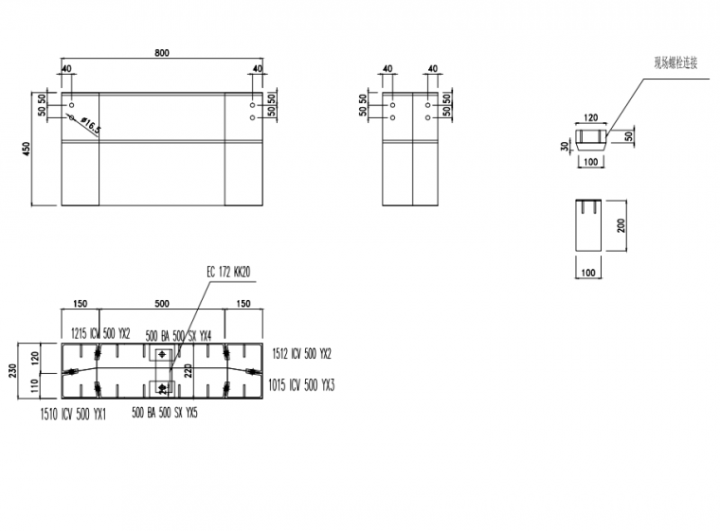

组合式铝膜加工图
