本资料为[名企]住宅楼项目技术策划及深化设计策划资料。
一、工程建筑概况
结构形式：框架及框架剪力墙。
总建筑面积：约20万m³。

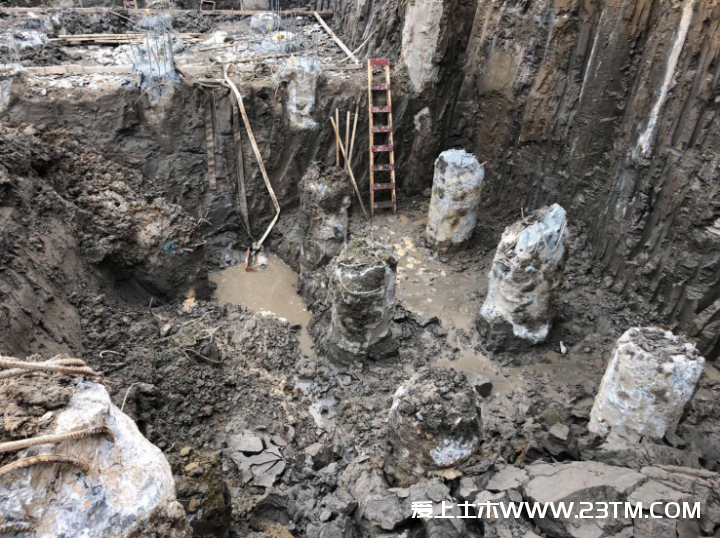

基础类型：钻孔灌注桩筏板及管桩承台。
建筑高度：部分大于100m。

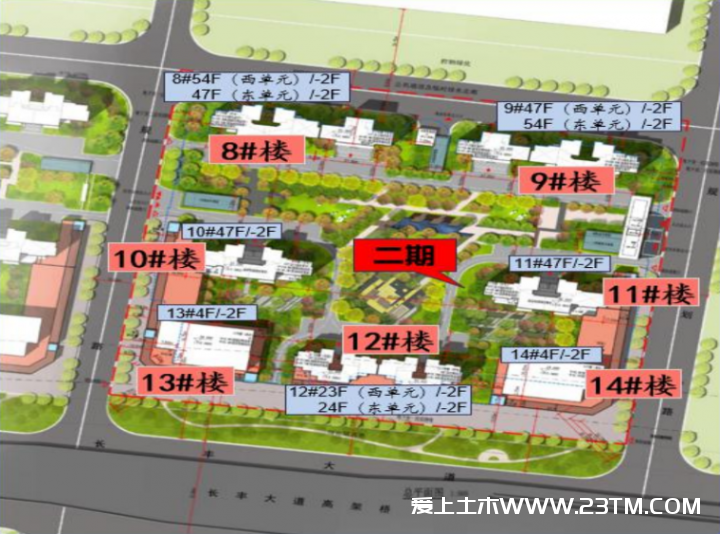

建筑层数：地上54/47/24/23/4层，地下2层。
二、 项目风险分析

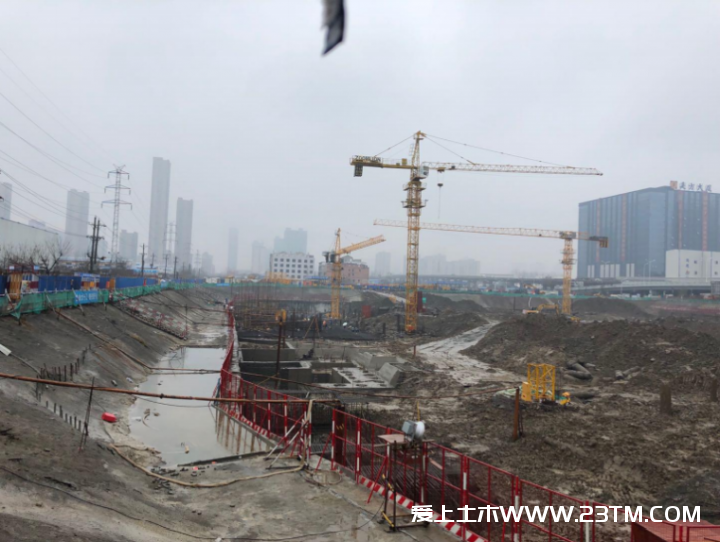

1.8#及9#由于高压线影响塔吊臂长部分爬架无法利用塔吊拆除
2.工期紧，任务重，现存较多潜在外界干扰因素，对项目工期有严重影响
三、避难层施工工艺
在16、33层结构楼面上埋设圆钢压环，每根工字钢位置埋设3只Φ16的圆钢压环，悬挑构件采用16#工字钢，16#工字钢挑梁间距为1.0m左右，在16#工字钢上垂直设置16#工字钢连梁，工字钢间距1.0m，型钢锚固为悬挑长度的1.25倍。在连梁上搭设支模架立杆，连梁上直接搭设支模架立杆，支模架立杆间排距均为横向700mm、纵向1000mm，步距为1500mm。
四、目录
1 工程概况 2 管理目标 3 施工风险
4 重难点部位施工工艺 5 场布策划 6 施工部署策划及进度策划
7“集、流、插”施工部署策划 8 新技术应用 9 深化设计策划
10 BIM技术策划 11 科技进步策划 12 技术推广应用策划
