某企业一套图纸全过程管理指导手册

本资料为图纸全过程管理指导手册

在建筑工程施工过程中，施工图纸是工程建造的依据，为规范图纸全过程管理，减少施工图纸中存在的缺陷、错误及疏漏，确保工程顺利开展，以节约成本减少纠纷，特制定本指导手册。

图纸会审应坚持先重点后一般的基本原则。即始终围绕着减少施工难度、提高经济效益、降低生产成本、提高生产效率、有利于工程质量、确保施工安全，加快施工进度的各项目标而展开。图纸会审的主要内容有以下几点：

1. 同专业图纸的矛盾；

2. 不同专业图纸的矛盾；

3. 对图纸中不符合国家规范要求要提出疑问；

4. 优化部分施工做法。如：考虑在不违反规范、标准的前提下优化施工，减少不必要的做法，

加快施工进度，节约成本；

5. 优化设计图纸。如：考虑部分二次结构可在主体结构施工时共同完成；

6. 图纸说明的各项内容是否完整，做法是否明确；

7. 了解工程材料选用的基本情况和工艺技术要求。材料选用是否经济合理，是否违反国家强

制标准；

8. 其他需要注意事项

1、目的                         2、 适用范围                3、 责任部门/责任人

4、 编制依据                 5、 施工图纸的管理      6、 图纸会审管理

7、 附件                       8、 附则

附件一∶施工图审图要点

附件二∶图纸常见问题建议做法

四、相关图片

建设工程

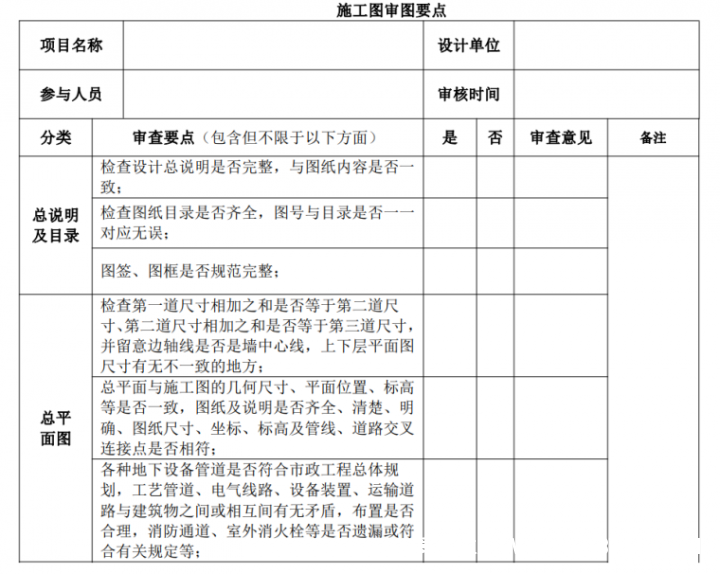

施工图审图要点

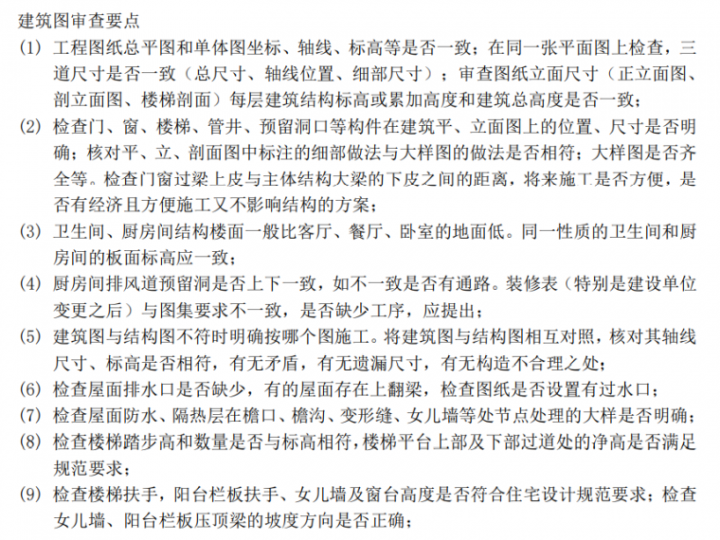

建筑图审查要点
