某著名企业内部住宅外墙部分防渗漏体系操作指引

本资料为[名企]住宅外墙部分防渗漏体系操作指引

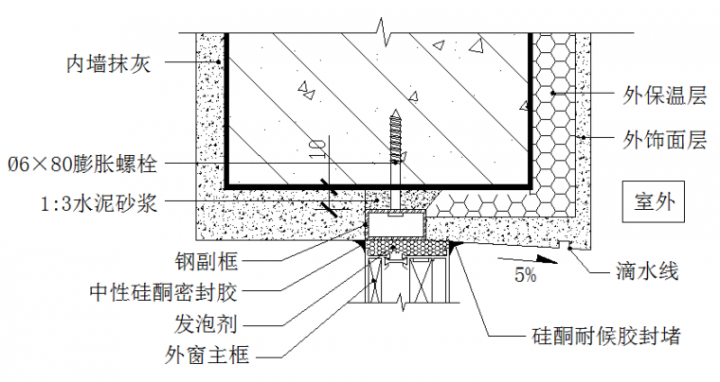

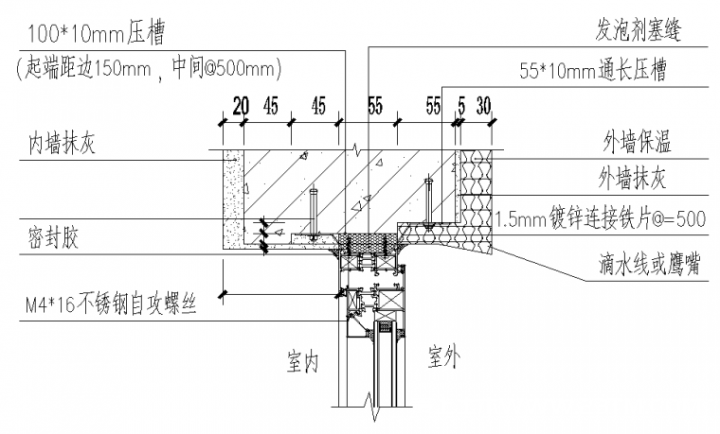

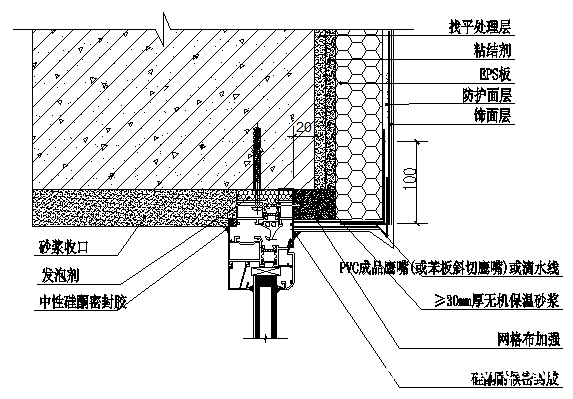

上口：1.窗上口设置滴水线并找坡 5%。2.窗上口副框留缝为 10mm。

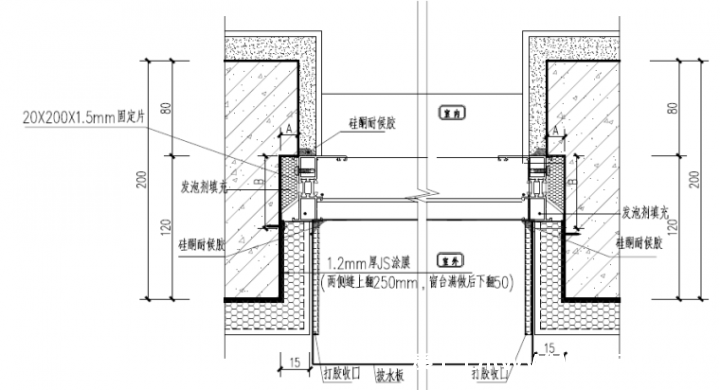

下口：1.外窗台内外高差不小于 20mm 且坡度不小于 10%。

1.外剪力墙对拉螺栓孔在封堵前须对迎水面一侧进行机械扩孔处理。

2.封堵标准按照城市基本风压（≥0.45KN/m2）且年降水量（≥500mm）区分要求：目前所涉及的城市中，只有重庆、南京、无锡、常州、西安、长沙、成都、昆明（不含玉溪）的项目在外墙螺栓孔封堵前，不需扩孔，直接满打发泡剂填充即可。

1.外窗部分                  2.节点构造部分
