绿都地产：装饰装修及防水节点标准构造做法指引

本资料为[地产]装饰装修及防水节点标准构造做法指引

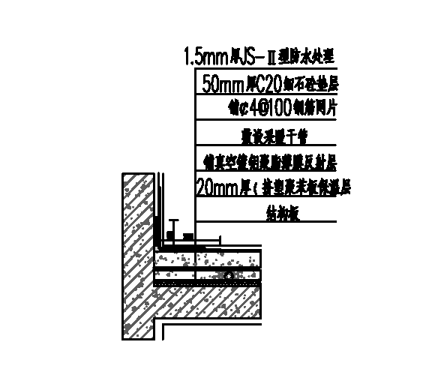

1.60mm厚C20细石砼垫层，原浆抹平拉毛，在所有房间门洞口和纵向长度大于4m的房间中段及外墙内侧贴10mm厚聚苯板分隔条，高与垫层上皮平（分隔缝提前预留，不允许后期切割）

2.满铺￠4@100单层双向钢筋网片（钢筋网片需放置在地坪表面下10mm处）

3.敷设加热管

4.铺真空镀铝聚脂薄膜（或铺玻璃布基铝箔贴面层）反射层

5.20mm厚（或以节能设计为准）挤塑聚苯板保温层（容重≥32kg/m3）

6.结构板

1、素土回填：密实度≥0.94

2、保护层：30mm厚18kg/m3XPS板保护层，点粘

3、防水层：2mm厚自粘防水卷材

4、结构层：抗渗砼侧墙（原结构面打磨、点补修补完成）

1.楼地面做法            2.顶棚做法        3.内墙做法         4.防水节点做法         5.外立面做法
