中建二局安装公司机电安装工程施工典型做法图集

本资料为[国企]机电安装工程施工典型做法图集

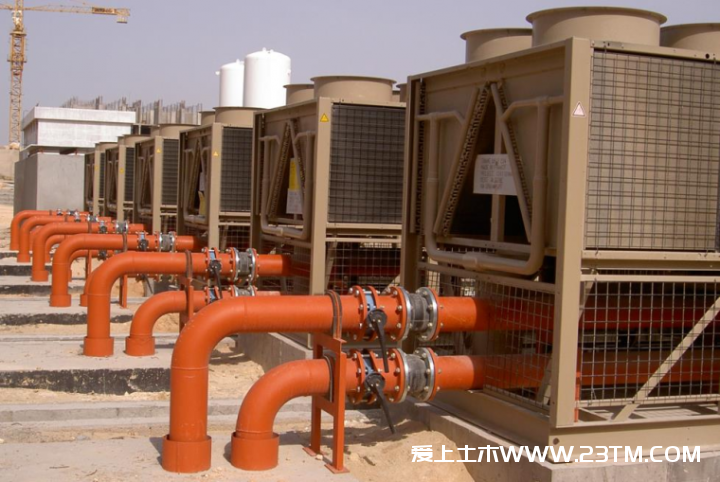

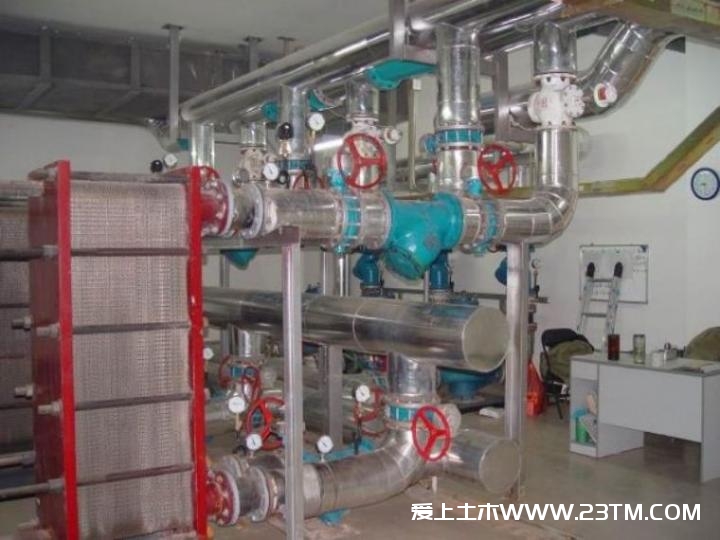

1、管材应采用机械或等离子方法切割，切口端面应平整。

2、根据管道公称直径选用相应规格型号的环压钳。

3、公称直径 65~100mm 的管材与管件的卡压连接，还须做二次环压。

4、不锈钢管不得直接与铁质的支吊架接触，应在两者之间采取隔离措施。衬垫宽度一致，洁净整齐，与管道及支架接触严密。

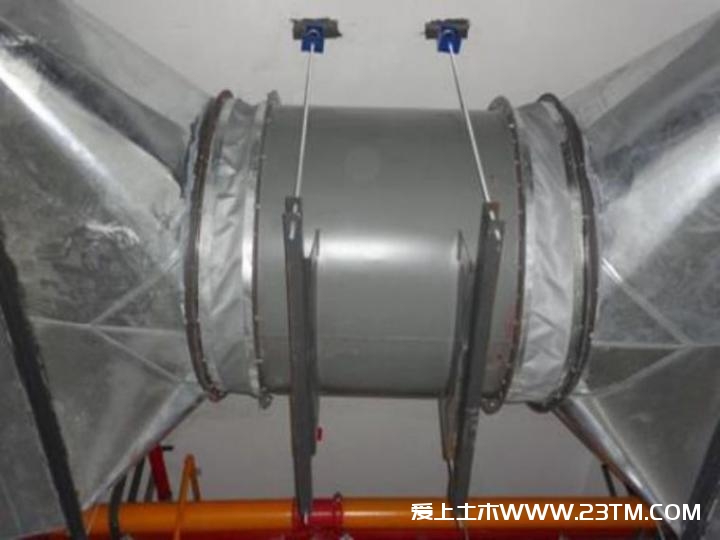

1、采用 C 形平插条连接的风管边长不应大于 630mm。插条与风管加工插口的宽度匹配一致，允许偏差 2mm，连接平整、严密，插条两端压倒长度不小于 20mm。

2、风管大边尺寸在 630-1000mm 时，采用共板法兰连接。风管直接在生产线上压筋加固，排列应规则，间隙应均匀，板面不应有明显的变形。

3、共板法兰风管法兰 4 个法兰角连接须用玻璃胶密封防漏，联合咬口离法兰角向下 80mm 的地方须用玻璃胶密封防漏，密封胶应设在风管的正压侧。

1.给水排水及采暖工程          2.通风空调工程          3.电气工程           4.智能化工程
