枫香湖儿童公园天桥曲线异形钢箱梁施工图结构部分全套资料

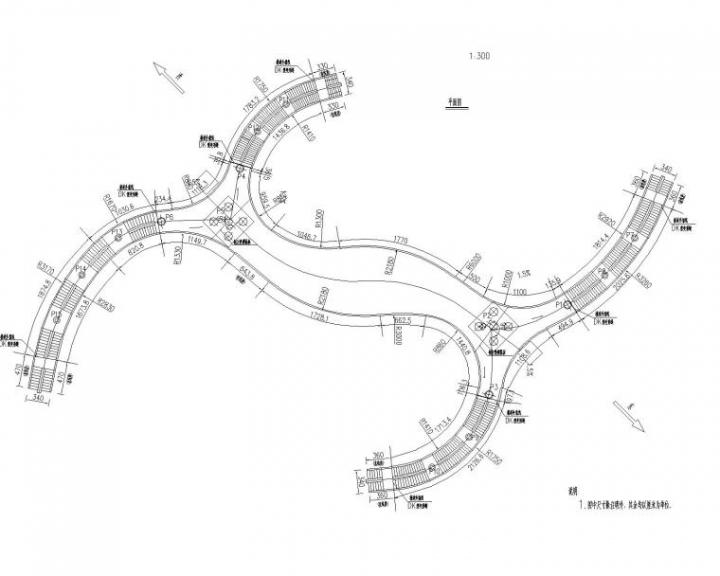

根据项目的功能性、景观性、文化性、地域性、协调性对人行天桥进行总体布置，上部结构采用曲线异形钢箱梁，下部桥墩采用圆柱墩；主桥两侧四个象限内均设置曲线梯道。

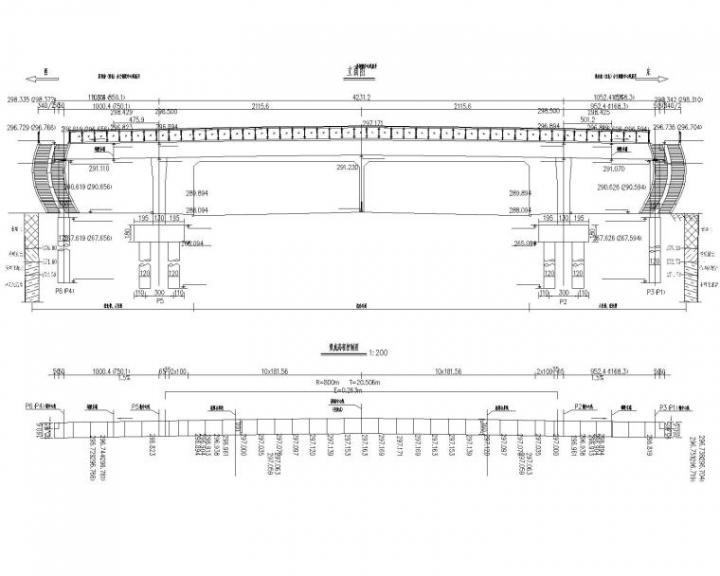

主桥为曲线异形连续钢箱梁，面积494m2，跨径组合为：（12.68m、10.52m）+42.31m+(11.00m、8.50m),

其中上跨车行道钢箱跨径为42.31m，分叉钢箱跨径分别为12.68m、10.52m、11.00m、8.5m；桥面宽度3.40～10.26m，梁高1.6米；桥面纵坡1.5%，竖曲线半径800m，桥面设双向横坡，横坡1%。

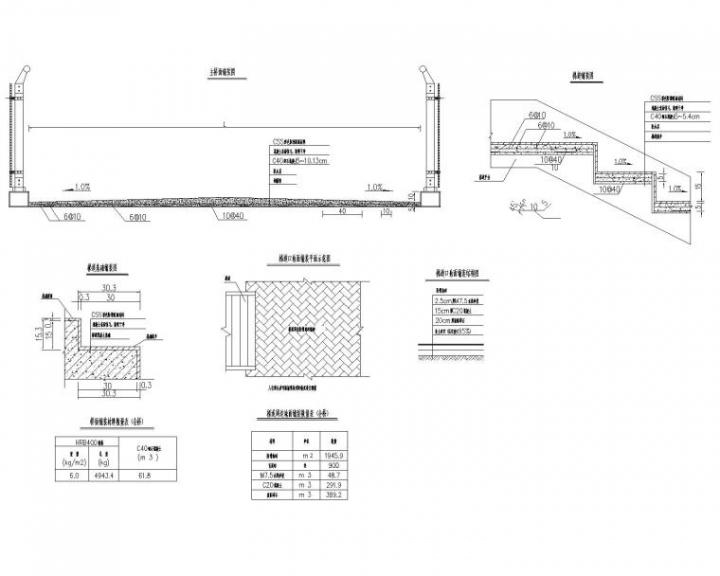

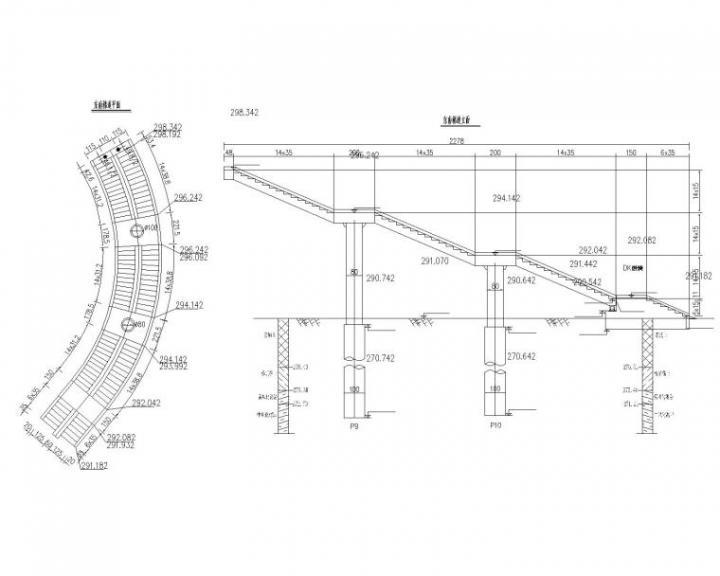

全桥共设置4处曲线钢梯道，梯道包含踏步梯道和休息平台，东北梯道长22.8m、东南梯道长22.8m、西南梯道长31.7m、西北梯道长19.4m，梯道宽均为3.4m，断面布置为0.2m栏杆底座+1.25m人行道+0.5米坡道+1.25m人行道+0.2m栏杆底座。

主桥东、西两侧各设置垂直电梯一座，具体设计有生产厂家确定。

设计基准期：100年。

设计使用年限：桥梁主体结构50年；支座等可更换构件15年；栏杆玻璃有厂家质保。

设计安全等级：一级；结构重要性系数：1.1。

环境类别：I-C类。

桥下净高：车行道净高不小于5m。

地震荷载：抗震设防烈度为6度，地震峰值加速度值为0.05g（g为重力加速度）。

抗震设防分类及设计方法：抗震设防分类为丙类，抗震设计方法为C类。
