- 建筑功能：住宅,商业
- 高度类别：多层建筑,高层建筑
- 建筑面积：31万㎡
- 图纸深度：施工图
- 图纸格式：CAD2000,PDF
- 负荷等级：一级,二级,三级
- 防雷等级：第二类
- 项目位置：广东
- 强电设计：供配电系统,低压配电,建筑物防雷,接地安全
- 弱电设计：视频监控系统
设计总说明：1、工程概况：本工程为广东省高层塔楼综合体电气施工图（全套图纸）；建筑由地上两栋塔楼、8栋平台相连的小单体和5层地下室组成。塔楼A有58层，建筑高度为274米；塔楼B有37层，建筑高度164.6米；两栋塔楼属一类高层建筑。8栋小单体有3～4层，最高为19.9米，属多层建筑。总建筑面积约31万㎡。主要用途：两栋塔楼为办公楼，8栋小单体及地下1～2层为商业（包括商铺、餐饮、超市等多种业态），地下3～5层为车库，地下5层局部为人防地下室。
2、设计内容：本工程设计范围：中压配电系统；变配电及自备电源系统；动力配电系统；电气照明系统；建筑物防雷接地系统；相关电气监控系统。
部分图纸展示：

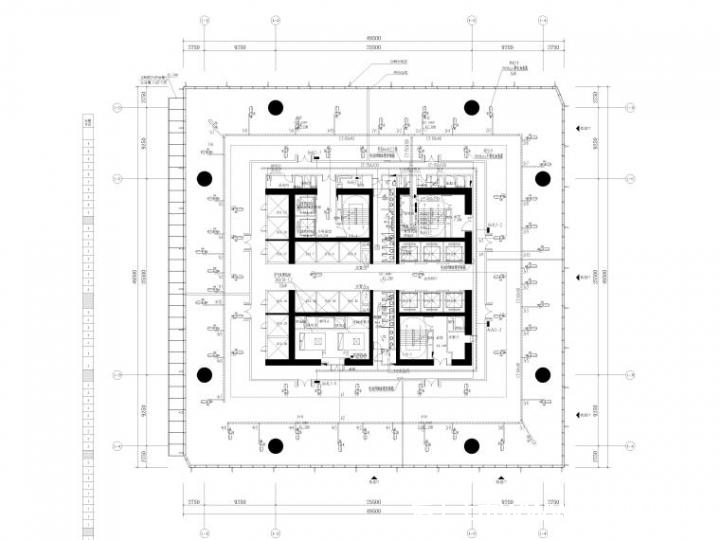

塔楼A 10层等电位连接平面图.jpg

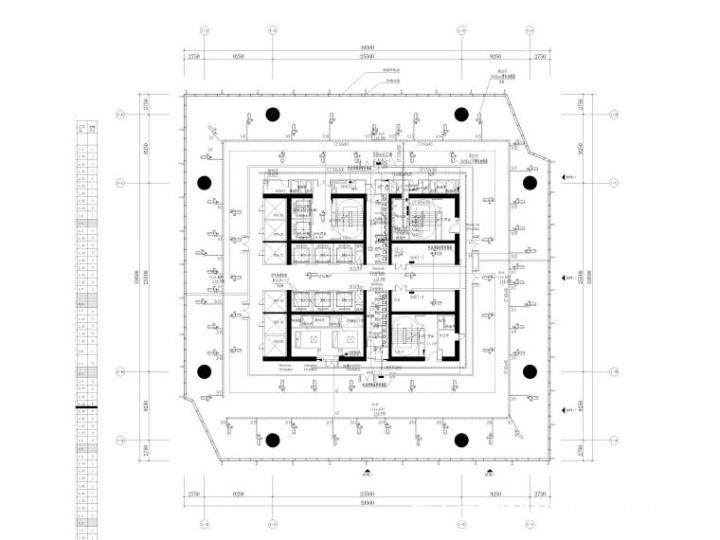

塔楼A 3-9层照明配电平面图.jpg

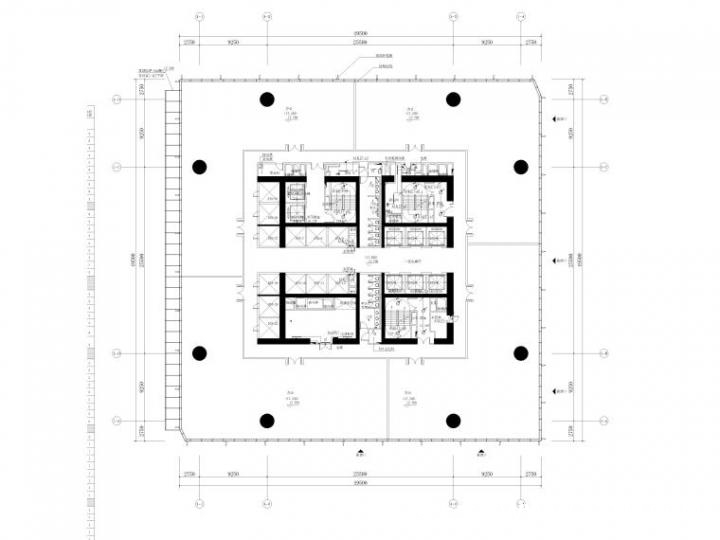

塔楼A 4-9层动力配电平面图.jpg

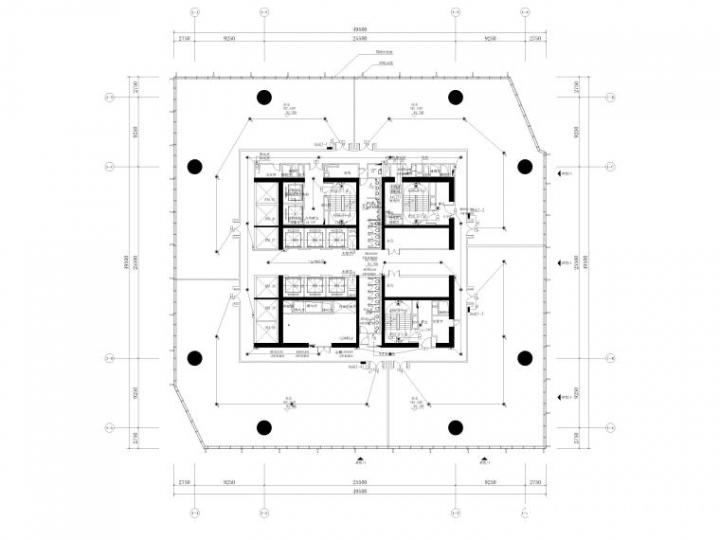

塔楼A 21-25层智能疏散照明平面图.jpg

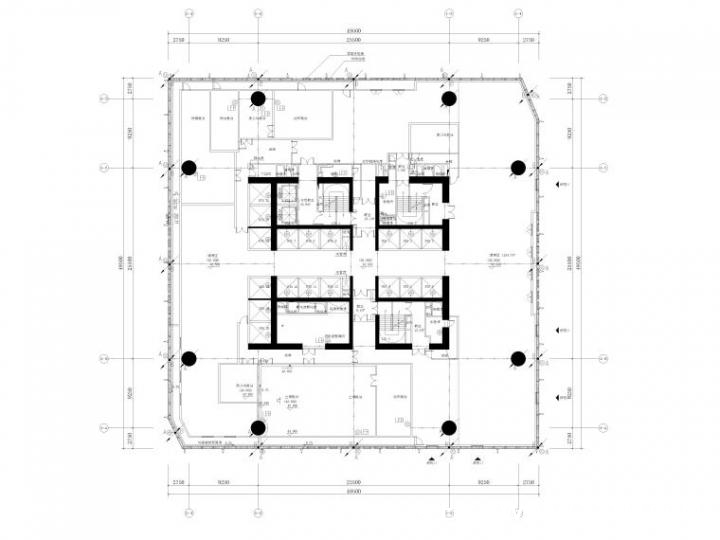

塔楼A 26-29层动力配电平面图.jpg
