全现浇外墙窗洞口加固体系创新培训资料

本资料为[名企]全现浇外墙窗洞口加固体系技术创效

一、工程概况

项目简介：项目总建筑面积167076.00㎡；地上建筑面积138388.20㎡；地下建筑面积28687.80㎡，13个单体及地下车库组成，分别为8栋16层住宅，2栋17层住宅，2栋15层公寓，1栋1层社区门厅。

结构形式：住宅为剪力墙结构（全现浇外墙），地下车库为钢筋混凝土框架结构。

二、创效动机

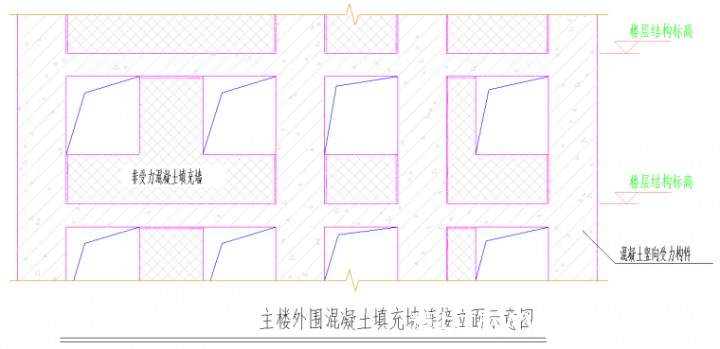

       项目由13栋单体组成，12栋高层主体结构形式为外墙全现浇剪力墙结构，外墙砌筑墙体使用混凝土填充墙代替；横向竖向钢筋为6@200,拉筋为6@600梅花状布置；外墙窗洞口均跟一次结构现浇完成。

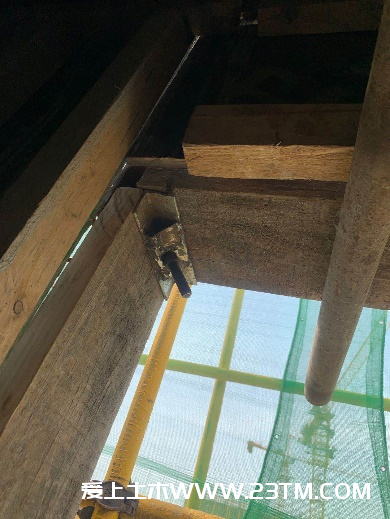

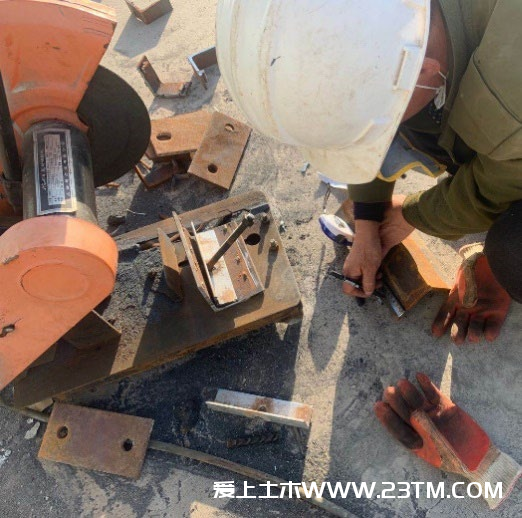

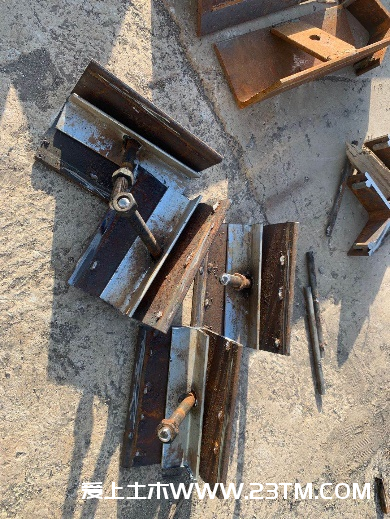

       本项目为木模散拼体系，外墙窗洞口以常规堵头板形式加固， 在外窗洞口部位剪力墙主龙骨处焊接对拉螺杆拉结点，窗洞口侧模部位使用双钢管为主龙骨，使用三道对拉螺杆加山型卡将主龙骨双钢管水平连接至剪力墙主龙骨螺杆对拉点。洞口中设置2道钢管加顶丝为内支撑。

三、目录

1.工程概况           2.创效动机        3.创效策划         4.实施过程          5.专业协同

6.效益分析           7.总结评价
