型钢三角架平台支模施工技术

本资料为[名企]型钢三角架平台支模施工技术

一、技术简介

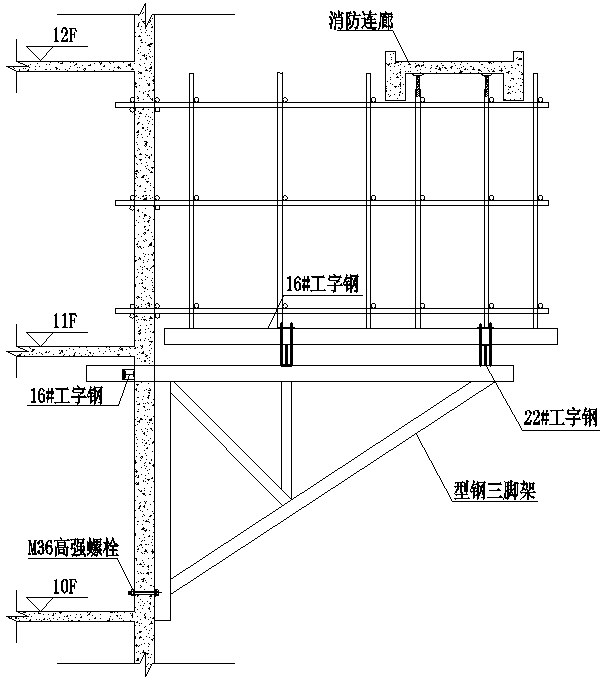

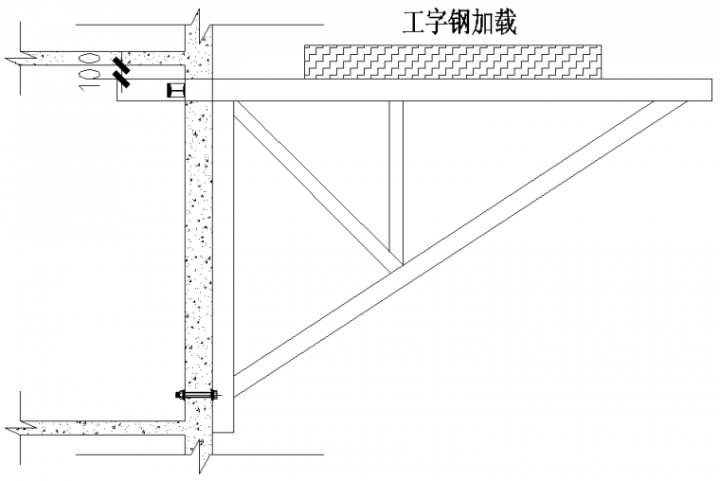

       根据悬挑梁的受力形式设计出对承担上部荷载最有利的桁架来解决高空大跨度悬挑连廊施工承载基体的关键问题。首先，根据悬挑梁的受力特点巧妙的设计出与剪力墙连接的上下节点；其次，通过工字钢的布置位置，确定中间节点的位置，保证三角桁架所有构件均为二力杆；再次，通过各型钢之间的抱箍将基体组成一个稳定的、满足上部支模架搭设要求的承载平台。同时，上层支模架搭设时，以两步一跨的连墙件布置，使架体与结构主体拉结，保证了整个支模架体系的稳定性。

二、技术特点

1.操作简单、使用方便                  2.适应性强，布置灵活                 3.就地取材，循环利用

三、目录

1.技术简介          2.技术特点        3.适用范围         4.技术流程

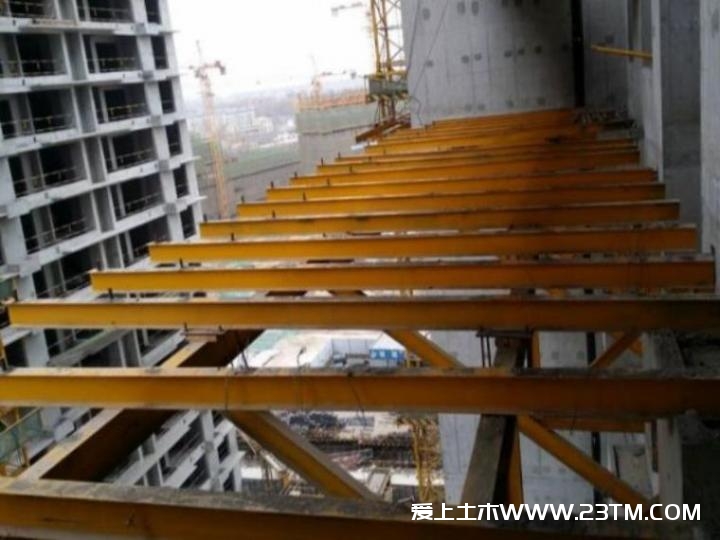

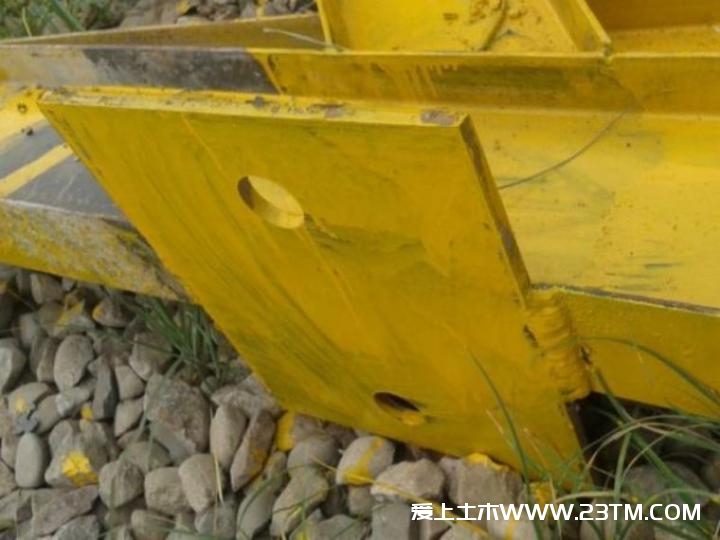

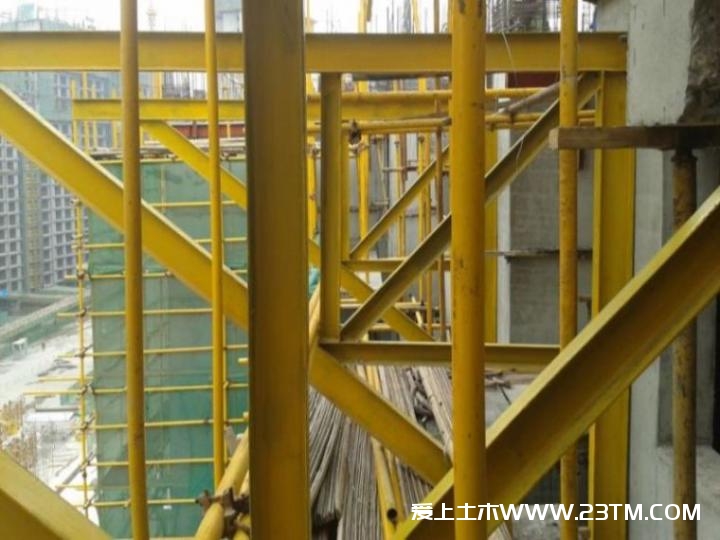

四、相关图片



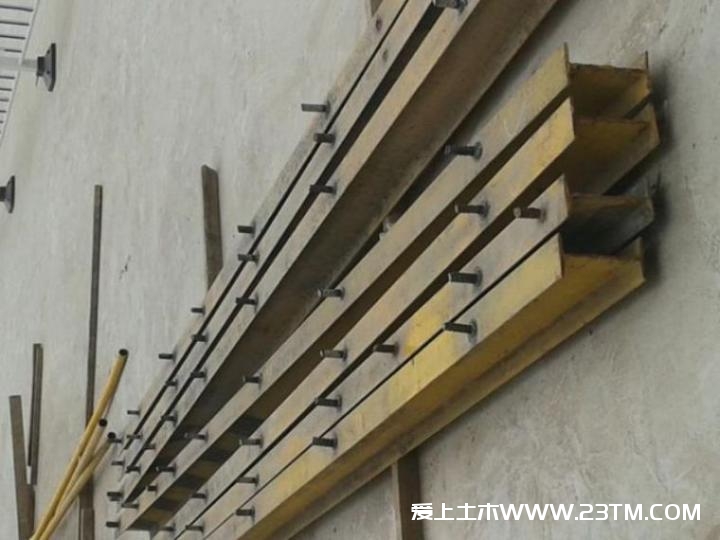

加工成型的 16#工字钢.jpg
