越秀地产施工工艺标准图册试行版

资料工程管理标准化文件-施工工艺标准图册，共计341页，pdf格式。本图集将作为设计、招标、施工、成本结算的依据，供项目设计、施工、监理等单位使用。本图册包括土建工程、精装修工程、防渗漏体系、安装工程、成品保护五大部分。

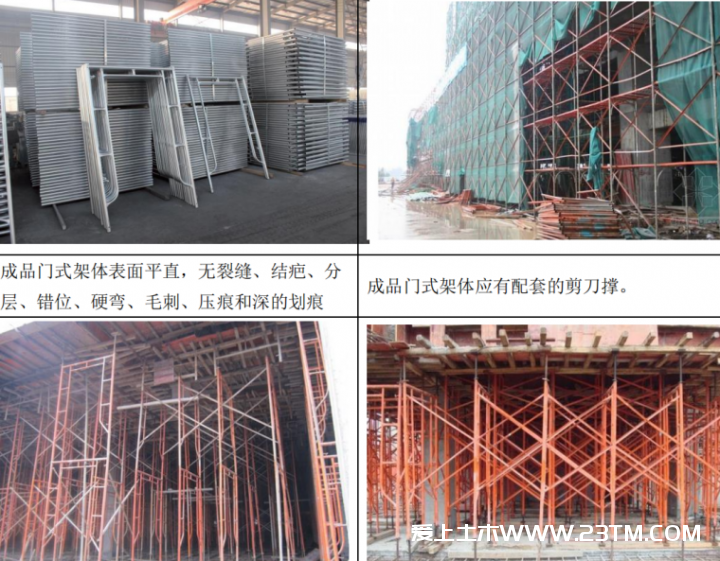

采用 φ42 门式钢管脚手架作为支撑体系。

1、架体基础

1）立杆基础应按方案要求平整、夯实，并应采取排水措施；

2）架体底部应设置垫板和立杆底座，并应符合规范要求；

3）架体扫地杆设置应符合规范要求。

2、架体稳定

1）架体与建筑物结构拉结应符合规范要求；

2）架体剪刀撑斜杆与地面夹角应在45°～60°之间，应采用旋转扣件与立杆固定，剪刀撑设置应符合规范要求；

3）门架立杆的垂直偏差应符合规范要求；

4）交叉支撑的设置应符合规范要求。

(1) 外墙后浇带两侧须按施工缝做法预埋钢板止水带，浇筑外墙混凝土前在后浇带两侧安装具有一定强度的阻挡混凝土流失的密目钢板网，钢板网与钢板止水带焊接并固定牢固。

(2) 外墙后浇带外部须设防水附加层，防水附加层宽度需在两边各大于后浇带宽度300mm 以上，外墙后浇带模板应加固牢靠，防止涨模及漏桨。

(3) 外墙后浇带混凝土尽可能与地下室顶板后浇带混凝土同时浇筑。

第一章：土建工程标准做法汇编

第二章：精装修工程标准做法汇编

第三章：防渗漏体系及案例汇编

第四章：安装工程标准做法汇编
