2021版大型国企内部技术质量工艺标准化三维图集

本资料为某大型国企内部用建筑技术质量工艺标准化三维图集

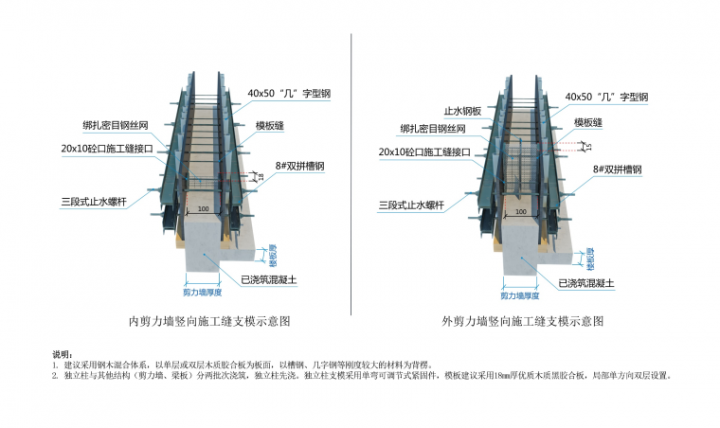

一、外墙模板接槎做法说明∶

1．楼梯间、电梯井、外墙等墙柱部位接槎处设置预埋螺杆，预埋或采用原穿墙套管。

2. 合模之前，在接缝处粘贴海绵条，防止漏浆。

3.混凝土浇筑完毕后，派专人立即清理漏浆。

4.无防水要求的墙体可采用做法（二），否则采用做法（一）。

二、构造柱支模说明∶

1.穿墙螺杆严禁穿砌体。

2.投料斗砼结构达到设计值75%后方能剔除。

3，构造柱支模前，沿着构造柱两侧砖墙及顶梁底部粘贴海绵双面胶条;底部用砂浆座浆，防止漏浆。

4. 模板配模宽度大于两侧凹槎各100mm，高度高出顶梁底部50～100mm，一侧封死另一侧留支模斜口作混凝土下料口（高出梁底50m）。

5.对拉螺杆拉结位置布置在凹模内，采用本木方作竖楞龙骨，双钢管作横向背楞加固方式，背楞竖向间距小于等于500mm，顶部与底部背楞离端部间距小于等于200mm，保证加固牢靠防止涨模漏浆。

三、地下室外墙防水临时保护做法说明∶

1．阳角防水附加层先施工，待面层防水施工完成后，对顶部用沙袋或砌砖进行成品保护。

2. 防水施工顶部位置根据沙袋或砌砖的宽度进行确定，宽出100mm。

四、目录

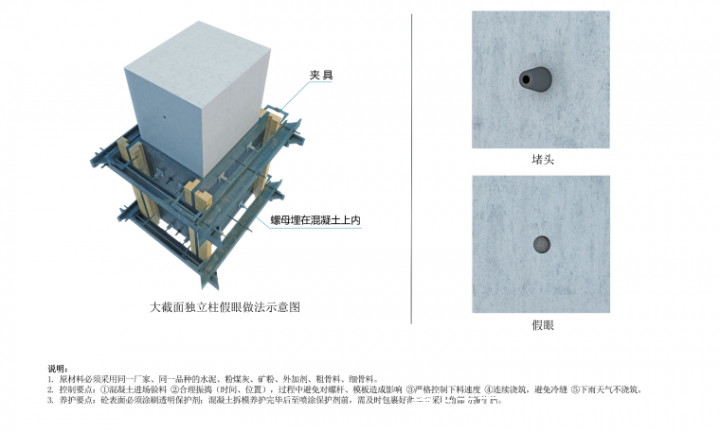

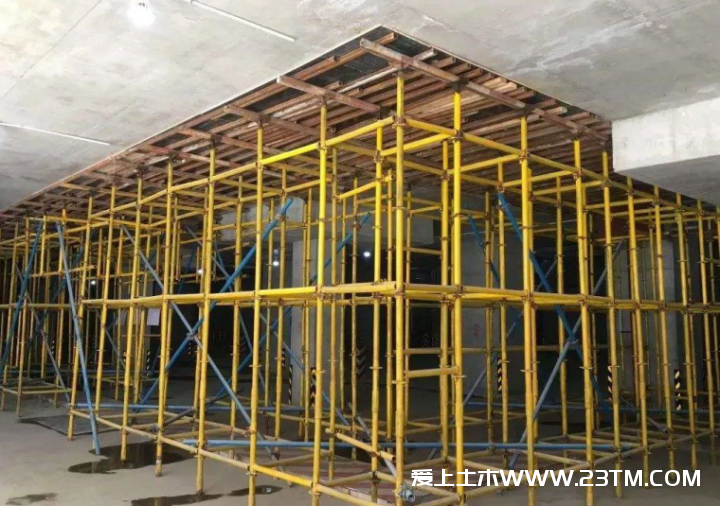

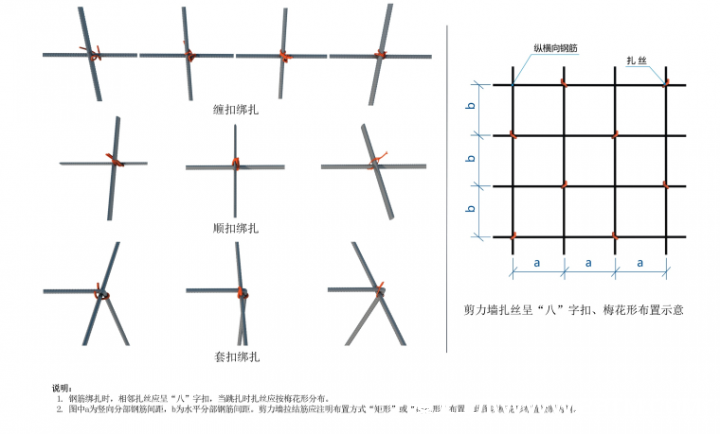

1.主体结构工程

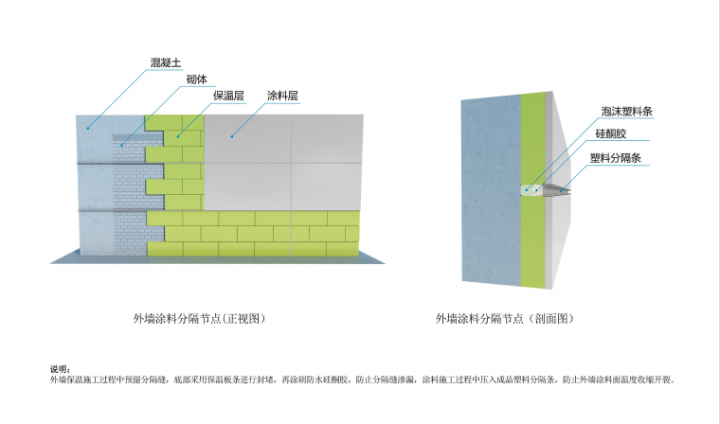

2.装饰装修工程

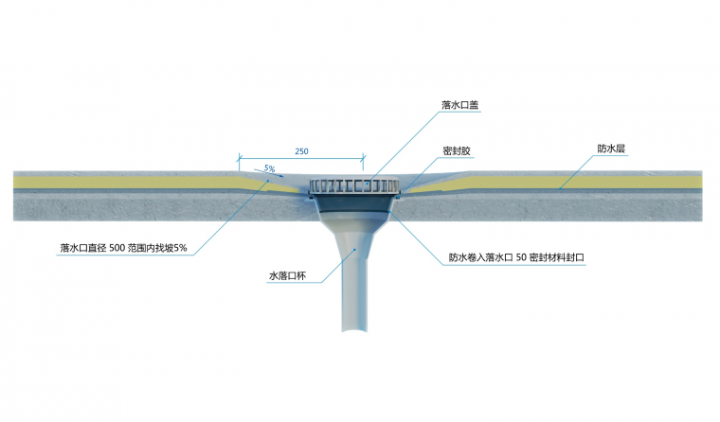

3.防水工程
