一套278m变截面连续刚构桥施工图(dwg格式)

2021年11月22日
评论
95
本资料为:278m变截面连续刚构桥施工图186页,格式为dwg+word+xls,包含:桥梁施工图+设计说明+工程量清单,节点清晰,标注规范,同类工程可下载参考。
一、工程概况:
  1. 本项目共拟建桥梁1座,xx大桥全长278,采用城市主干路设计等级,设计车速50km/h,双向六车道,道路标准路幅宽40m,为节省造价桥梁段标准宽度为30.5m。
  2. 桥梁净空:大于5.0m
  3. 桥梁横断面布置:3.0m(人行道及栏杆)+11.25m(车行道)+0.5m(护栏)+1.0m(中分带)+0.5m(护栏)+11.25m(车行道)+3.0m(人行道及栏杆)=30.5m;
二、编制依据:
1)《城市道路工程技术规范》(GB 51286-2018)
2)《城市桥梁设计规范》(CJJ11-2011)
3)《公路桥涵设计通用规范》(JTG D60—2015)
4)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG 3362—2018)
5)《公路工程水文勘测设计规范》(JTG C30-2015)
三、相关图片:

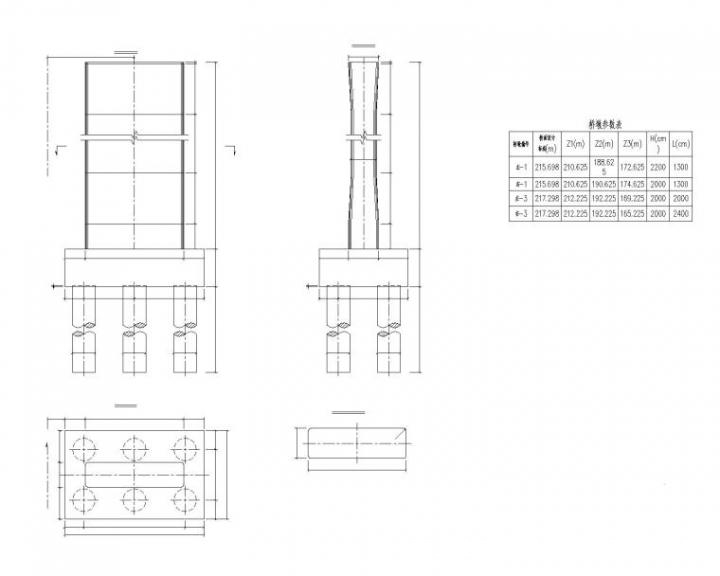

一套278m变截面连续刚构桥施工图(dwg格式)

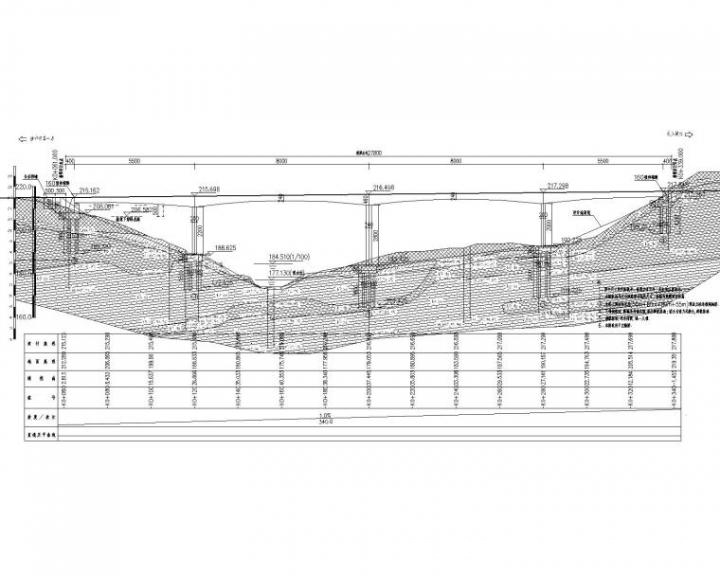

一套278m变截面连续刚构桥施工图(dwg格式)

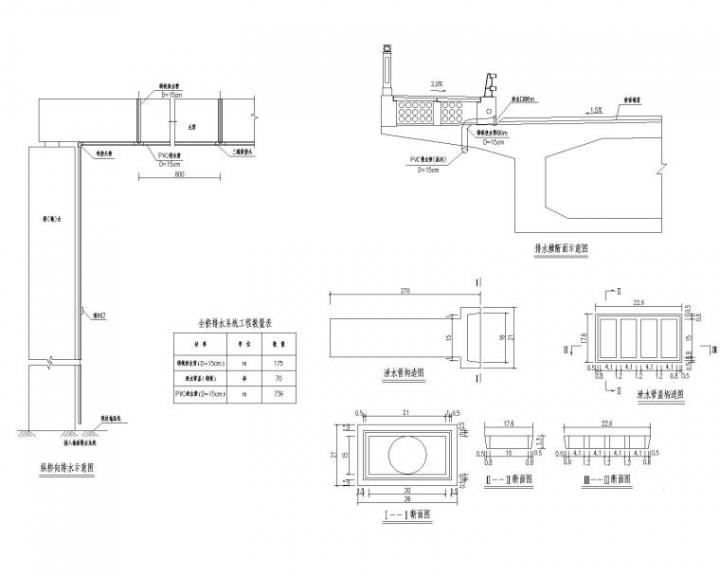

一套278m变截面连续刚构桥施工图(dwg格式)

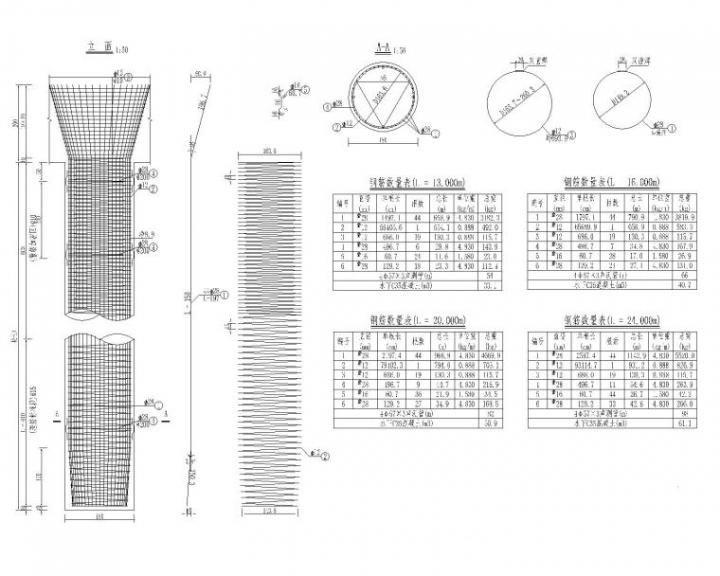

一套278m变截面连续刚构桥施工图(dwg格式)

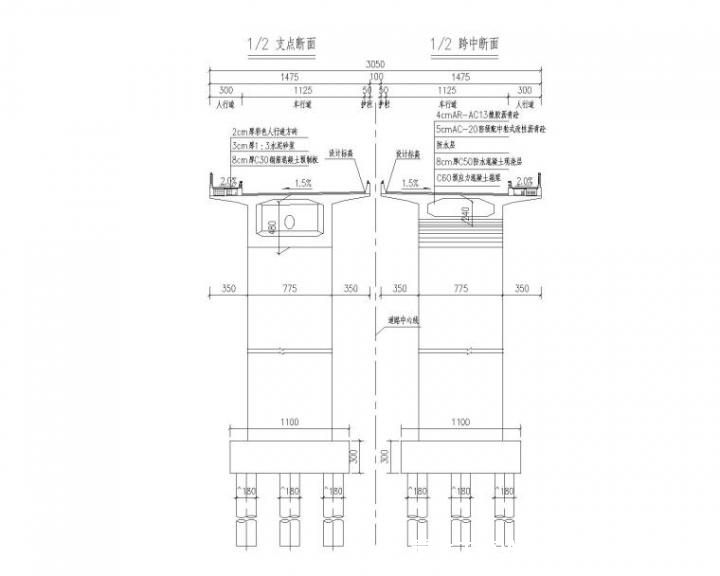

一套278m变截面连续刚构桥施工图(dwg格式)

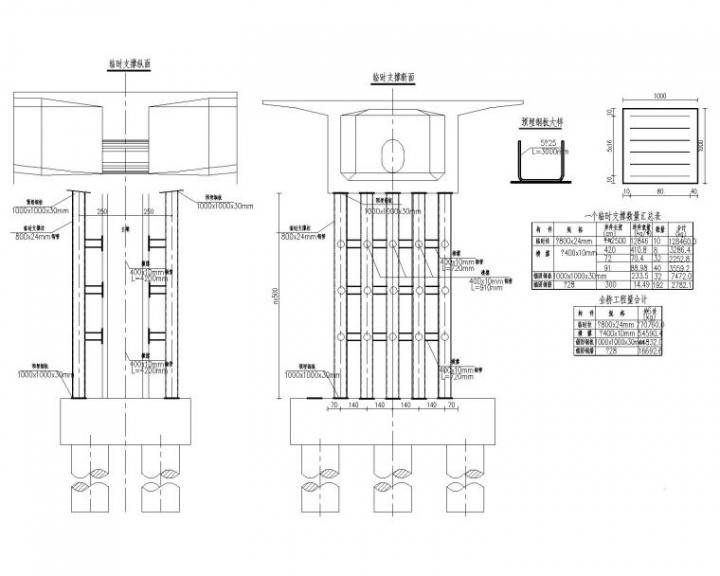

一套278m变截面连续刚构桥施工图(dwg格式)
