铸铁井盖的标志都有哪些含义你清楚吗?

2021年11月26日
评论
53

EN124是欧洲地区新出台的一种为路边集水沟和车辆及行人通行区域所用的井盖,这项规定取代了于1994年出台的旧标准英国标准BS497新标准将井盖主要分为如下列六组(10KN=1T)

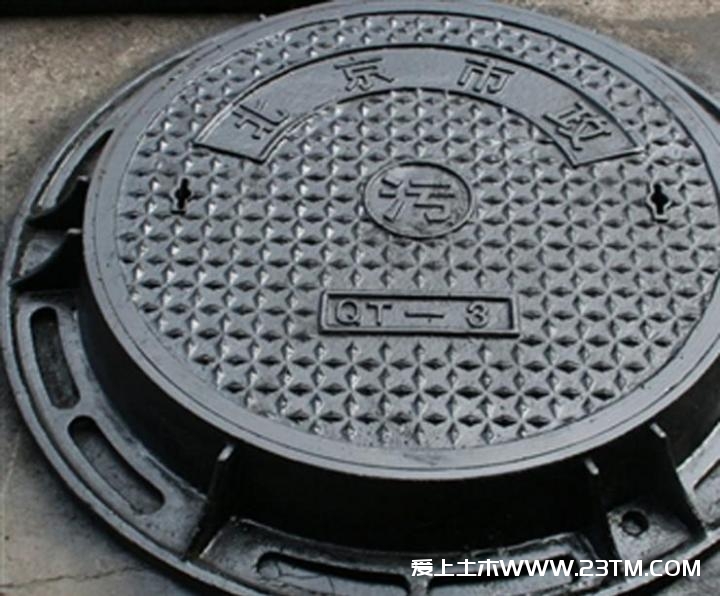

铸铁井盖的标志都有哪些含义你清楚吗?

组1(A15)实验承载15KN(千牛)只有行人以及自行车经过的区域

组2(B125)实验承载125KN(千牛)人行道,便道区域及类似地段,停车声或停车甲板。

组3(C250)实验承载250KN(千牛)安装在路边集水沟处,距离路边红起伸入车行道最多0.5米,伸入人行道最多0.2米

组4(D400)实验承载400KN(千牛)车行道(包括人行街),硬面地台以及停车场 ,所有类型的机动车道。

组5(E600)实验承载600KN(千牛)设定为大型轮胎载重车道,如码头,机场跑道等。

组6(F900)实验承载900KN(千牛)设定为大型轮胎载重车道。例如,飞机跑道等,标准同样特别指明各种区域所对应使用盖子的类型,见下图1EN124井盖应该满足欧洲标准BS EN124 1994这条适用于所有情况,道路,道路以外以及所有材质。产品设计参照BS EN124 根据它们所安置的区域。

球墨铸铁强度高、韧性好,因此球墨铸井盖比同类型灰口铸铁井盖轻30%左右。球墨铸铁牌号采用QT500-7,铁水出炉温度不低于1456℃,在球化处理时增配稀土硅铁镁合金和选用含硫量低的焦碳,球化级别达三级以上。球墨铸铁试件的力学性能如下:

抗拉强度:500N/MM 2     延伸率:7%   井盖试压破坏荷载超过国家行业标准;采用标准如下:CJ/T3012-93《铸铁检查井盖》规定的360KN的标准

EN124《 车道步行道的泄水沟盖和检查井盖》井盖与底座的尺寸偏差符合国家标准GB6414-86《井盖尺寸公差》的CT12级要求设计图纸采用国家建筑设计院设计的《02S501井盖及其踏步》图集及其97s501 06MS201图集和雨水口05s518图集制造。
