造价14万、占地90平的两层砖混独栋别墅建筑施工图免费下载

2020年2月12日
评论
352
造价14万、占地90平的两层砖混独栋别墅建筑施工图免费下载

效果图

本户型为二层独栋别墅,砖混结构,占地面积90平方米,建筑檐口高度6.9米,总高度9.6米,一楼设有门廊、客厅、卧室两间、卫生间、餐厅;二楼设有阳台、客厅、儿童房/书房、卧室两间、卫生间、棋牌室。

本户型外观造型简洁大方,色彩清新淡雅,富有时代的韵味;房间尺度设计适宜,空间利用率高,各使用空间都有较好的采光通风。

造价14万、占地90平的两层砖混独栋别墅建筑施工图免费下载

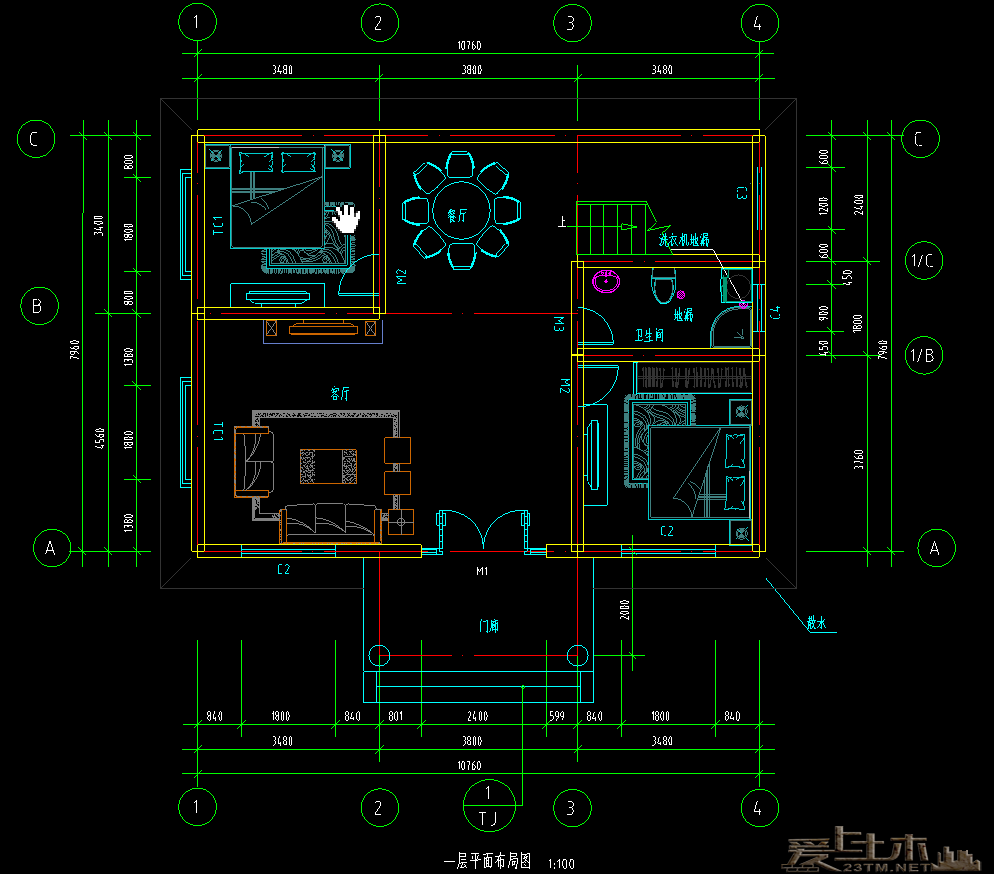

首层平面图

图纸目录:建筑说明、门窗表、一层平面图、二层平面图、屋顶平面图、南立面、北立面、东立面、西立面、1-1剖面图、前屋檐结构图、化粪池盖板平面图、水池剖面图、基础节点图、2-2节点图、屋顶结构透视图、天沟大样图、屋顶结构图、阳台祥图、室外台阶详图、混凝土散水;结构:基础垫层布局图、基础梁布局图、二层梁布局图、屋面梁布局图、阁楼梁布局图、二层板筋局图、屋面梁布局图、阁楼梁布局图;给排水:一层水路走向图、二层水路走向图、一层布灯图、二层布灯图、一层插座布局图、二层插座面布局图、配电系统图、各层标高(楼面)等。本套图纸包括DWG(可修改编辑及打印)在天正插件里面打开,附件里有相应的CAD字体。本套图纸的参考造价14.4万左右。
