[QC成果]提高大跨度连续梁线型质量

成果名称：

提高大跨度连续梁线型质量

工程概况：

衢州绿色产业集聚区龙游湖镇至童家跨衢江大桥应急工程桥头江大桥6～9#联上部结构为72+120+72m三跨对称的预应力砼变截面连续箱梁，单箱单室。连续箱采用悬臂挂篮施工，各单“T”箱梁除0号块外，分为15对梁段，从0#块侧开始至合拢段，梁段纵向分段长度为5×3m+4×3.5m+6×4m，节段混凝土介于45.7～67.1m3，重量介于118.9～174.5t。

0#块长12m，313.5m3混凝土，重量为815.1t；边跨现浇段长10.84m，边跨现浇段133.2m3混凝土，重量为346.3t；中边跨合拢段长度均为2m，22.8m3混凝土，重量为59.3t；梁段最大重量为1#节段，重1745KN；挂篮自重以不超过800KN考虑，箱梁混凝土采用C50。箱梁梁高为根部梁高7.0m，各单“T”箱梁高从1#块的6.428m以2次抛物线方程变化至合拢段的3.0m，箱梁梁高方程为：H=（4/57.252）x2+3.0m，0≤x≤57.25；箱梁底板方程为：h=（3.16/55.52）x2+2.7m，0≤x≤55.5；x指距抛物线起点的距离。边跨现浇段为等高箱梁，梁高3.0m。

箱梁顶板宽15.4m，底板宽8.0m，翼缘板悬臂长3.7m，底板厚度从合拢段到0#块横隔板处以30～90cm渐变。腹板厚度采用三个厚度，不同厚度之间设置一个节段作为渐变段，即1～4#节段腹板厚度为90cm，6～10#节段腹板厚度为70cm，12～15#节段腹板厚度为50cm。除0#块设两道90cm厚的横隔板、边跨端部设2m厚的横隔板、中跨跨中设置0.3m厚的横隔板外，箱梁其他部位均不设横隔板。箱梁1#～14#块采用挂篮悬臂浇筑施工，现浇段采用支架现浇。主墩两个T构梁段对称划分，墩顶0#段长12.00m，两侧1#～14#梁段长度分别有2.00m、2.50m、2.75m、3.00m、3.25m、3.50m、4.00m；现浇梁段长9.75m；合龙段长2.00m。

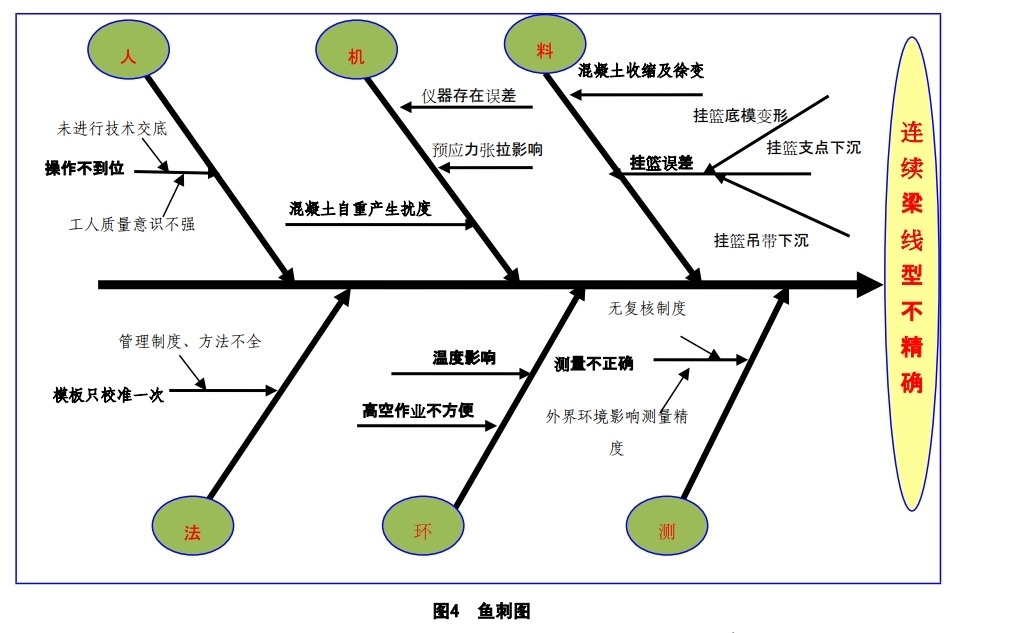

内容截图：
