金刚砂耐磨地坪使用时间长了褪色的原因是什么？

水泥基耐磨地坪的一大优势是可以根据客户需求，通过改变颜料种类及掺量，得到不同颜色的耐磨地坪。然而，由于很多有机类颜料耐碱耐候性较差，从而导致地坪在使用过程中发生褪色现象，褪色可分为真褪色和假褪色。

褪色原因

真褪色是由于耐磨材料中的颜料耐碱性或耐光性差而导致的。众所周知，水泥是高碱性材料，有机颜料在强碱性或光照条件下极易发生分解，从而发生褪色现象。

而假褪色是由于基层混凝土泛碱，在面层形成白色的结晶体，覆盖了材料本身的颜色，形成假褪色现象。

混凝土析盐（泛碱）可分为初次析盐和二次析盐。初次析盐发 生在混凝土硬化过程中，被拌和水溶解度盐霜成分，随着混凝土的干燥而逐渐在混凝土表现析出。

二次析盐是混凝土硬化后，由于雨水或地下水的渗入，将其内部的 盐霜成分通过毛细孔带至混凝土表面所致。可采用稀释的醋酸来区分真假褪色：假褪色表面形成的结晶体很容易被醋酸洗去，恢复颜料本色，而真褪色的表面颜色无 法恢复。

色彩不均匀原因

１．原料里色粉质量不好，颜色不均匀。

２．用量较少，骨料层太薄，覆盖不住下面的水泥层，水泥浆泛出来。

３．做混凝土时，水分过多，施工中没有泌掉，水泥浆过多，染过骨料。

褪色和颜色不均现象解决方案

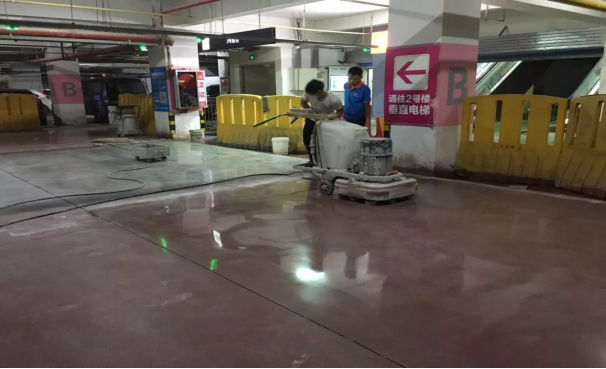

１．金刚砂耐磨地坪施工要找专业的施工队伍，有经验的施工师傅会比较重视用量以及颜色调配问题，可避免金刚砂耐磨地坪色彩不均匀的问题。

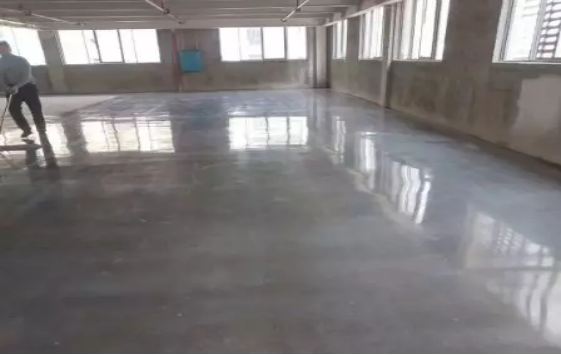

２．在刚砂耐磨地坪表面做一层固化剂，防止褪色造成的色彩不均。固化剂是一种附着力很强的液体耐磨材料，具有耐磨、渗透、硬化、密封、光亮等特点。通过有效渗透混凝土内部，起化学反应作用堵塞混凝土毛孔，使地坪形成一个无尘致密的整体，从而提高地坪的耐磨性、抗压性、致密性和抗渗性。

以上方法彻底解决了劣质金刚砂耐磨地坪，起尘的疑难问题，更能满足你所需要的金刚砂耐磨地坪颜色形成一致，达到密封渗透的理想金刚砂耐磨地坪。

金刚砂耐磨地坪验收标准：

在这里，也为业主们提供一个金刚砂耐磨地坪验收标准。

1.被验收金刚砂耐磨地坪颜色要均匀，表面颜色统一没有明显色差。

2.金刚砂耐磨地坪的莫氏硬度要大于等于7.5。

3.金刚砂耐磨地坪强度在7天后可以使用，28天正常养护后其强度达到最高。

4.金刚砂耐磨地坪耐磨度要小于等于25mm。

5.金刚砂耐磨地坪地面平整度2m尺验收时只允许出现4mm以内的偏差。
