如何学习好工程的语言——建筑图识图?

2020年2月23日
评论
91

施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外,有时还要结合整个工程图纸看图,才能交圈配合,不出差错。

为此必须学会识图方法,才能收到事半功倍的效果。以下是一些基本的识图方法:

一、理清顺序

循序渐进拿到一份图纸后,先看什么图,后看什么图,应该有主有次,一般是按如下顺序进行:

①首先仔细阅读设计说明:了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;

②接着要看平面图:了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;

③看立面图:以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;

④看剖面图:以大体了解剖面部分的各部位标高变化和室内情况;

⑤最后看结构图:以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;

⑥另外,详细阅读所指的大样图或节点图:必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。

只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到“先看说明后看图;顺序最好为平、立、剖;查对节点和大样;建筑结构对照读”,这样才能收到事半功倍的效果。

二、记住尺寸

建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。俗话说:“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工。

但是图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住。但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的。这样可以加深对设计图纸的理解,有利于施工操作,减少或避免施工错误。

一般来说,作为要牢记以下一些尺寸:开间进深要记牢,长宽尺寸莫忘掉;纵横轴线心中记,层高总高很重要;结构尺寸要记住,构件型号别错了;基础尺寸是关键,结构强度不能少;梁柱断面记牢靠,门窗洞口要留好。

三、弄清关系

看图时必须弄清每张图纸之间的相互关系。因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。必须用很多张图纸,从不同的方面表达某一个部位的做法和要求,这些不同部位的做法和要求,就是一个完整的建筑物的全貌。所以在一份施工图纸的各张图纸之间,都有着密切的联系。

在看图时,必须以平面图中的轴线编号、位置为基准,做到:“手中有图纸,心中有轴线,千头又万绪,处处不离线”。这就是的基本基础以及标准。

图纸之间的主要关系,一般来说主要是:轴线是基准,编号要相吻;标高要交圈,高低要相等;剖面看位置,详图详索引;如用标准图,引出线标明;要求和做法,快把说明拿;土建和安装,对清洞、沟、槽;材料和标准,有关图中查;建筑和结构,前后要对照。

所以弄清各张图纸之间的关系,是看图的重要环节,是发现问题、减少或避免差错的基本措施。

四、抓住关键

在看施工图时,作为必须抓住每张图纸中的关键,只有掌握住关键,才能抓住要害,少出差错。一般应抓住以下几个方面:

①平面图中的关键:在施工中常出现的一些差错有一定的共性。如“门是里开外开,轴线是正中偏中,朝向是东南西北,墙厚是一砖几砖”。门在平面图中有开启方向,而窗则没有开启方向,必须查大样图才能确定。轴线在墙上是正中还是偏中,哪一层是正中,哪一层是偏中,必须弄清,才不会造成轴线错误;以免错把所有的轴线都当成中线。房屋的朝向必须弄清楚,图上有指北针的以指北针为准,无指北针的以总平面图和总说明上的朝向为准。一般建筑物的平面图中,应符合上北下南、左西右东的规律。对在每一轴线、每一部位的墙厚也要仔细查对清楚,如哪道墙是一砖,哪道墙是半砖厚,绝对不能弄错。

②在立面图中,必须掌握门窗洞口的标高尺寸,以便在立皮数杆和预留窗台时不致发生错误。

③在剖面图中,主要应掌握楼层标高、屋顶标高。有的还要通过剖面图掌握室内洞口、内门标高、楼地面做法、屋面保温和防水做法等。

④在结构图中,主要应掌握基础、墙、梁、柱、板、屋盖系统的设计要求、具体尺寸、位置、相互间的衔接关系以及所用的材料等。

五、了解特点

工业建筑要满足各种不同的生产工艺要求,在设计与施工中就各有不同的特点。如酸处理车间,对墙面、地面等有耐酸要求,就要采取不同的处理方法;精密仪表车间,对门窗、墙壁有不同的防尘、恒温、恒湿要求。民用建筑由于使用功能不同,也有不同的特点。如对影剧院,由于对声学有特殊要求,故在顶棚、墙面有不同的处理方法和技术要求。因此在熟悉每一份施工图纸时,必须了解该项工程的特点和要求,包括以下几方面:

①地基基础的处理方案和要求达到的技术标准;

②对特殊部位的处理要求;

③对材料的质量标准或对特殊材料的技术要求;

④需注意或容易出问题的部位;

⑤新工艺、新结构、新材料等的特殊施工工艺

⑥设计中提出的一些技术指标和特殊要求;

⑦在结构上的关键部位;

⑧室内外装修的要求和材料。

只有了解一个工程项目的特点,才能更好地、全面地理解设计图纸,保证工程的特殊需要。

六、图表对照一份完整的施工图纸

除了包括各种图纸外,还包括各种表格,这些表格具体归纳了各分项工程的做法、尺寸、规格、型号,是施工图纸的组成部分。在施工图纸中常见的表有以下一些。

①室内、外做法表  主要说明室内外各部分的具体做法,如室外勒脚怎样做,某房间的地面怎样做等。

②门、窗表表明一幢建筑全部所需的门、窗型号,高宽尺寸(或洞口尺寸),以及各种型号门、窗的需用数量。

③构件表根据工程所需的梁、柱、板的编号、名称,列出各类构件的规格、尺寸、型号、需要数量。

④钢筋表  在各种钢筋混凝土梁、柱、板、基础等结构中,所需钢筋的品种、直径、规格、尺寸、形状、根数和重量。

在看施工图时,最好先将自己看图时理解到的各种数据,与有关表中的数据进行核对,如完全一致,证明图纸及理解均无错误,如发现型号不对、规格不符、数量不等时,应再次认真核对,进一步加深理解,提高对设计图纸的认识,同时也能及时发现图、表中的错误。

七、一丝不苟看图纸

必须认真、仔细、一丝不苟。对施工图中的每个数据、尺寸,每个图例、符号,每条文字说明,都不能随意放过。对图纸中表述不清或尺寸短缺的部分,绝不能凭自己的想象、估计、猜测来施工,否则就会差之毫厘,失之千里。

另外,一份比较复杂的设计图纸,常常是由若干专业设计人员共同完成的,由于种种原因,在尺寸上可能出现某些矛盾。如总尺寸与细部尺寸不符;大样、小样尺寸两样;建筑图上的墙、梁位置与结构图错位;总标高或楼层标高与细部或结构图中的标注不符等。还可能由于设计人员的疏忽;工程施工课堂,出现某些漏标、漏注部位。因此施工人员在看图时必须一丝不苟,才能发现此类问题,然后与设计人员共同解决,避免错误的发生。

八、三个结合

在学习土建施工图时,必须注意结合学习其他专业图纸,才能全面地、正确地了解工程的全貌。尤其是对大型工程,有总平面布置图,有土方平衡图,有水、暖、电、卫生设备安装图,有设备基础施工图,有室内外的管道、管沟、电缆图等。这些各个专业的图纸,组成了一个工程项目完整的总体。这些专业图纸之间必须互相呼应,相辅相成。因此,在看土建图时要注意做到三个结合。

①建筑与结构结合  即在看建筑图时,必须与结构图互相对照着看图。

②室内与室外结合  在看单位工程施工图时,必须相应地看总平面图,了解本工程在建筑区域内的具体位置、方向、环境以及绝对高程;同时要了解室外各种管线布置情况,以及对本工程在施工中的影响,了解现场的防洪排水问题应如何处理等。

③土建与安装结合  在看土建图时,必须结合看本工程的安装图,一定要做到:预留洞、预留槽,弄清位置和大小,施工当中要留好;预埋件、预埋管,规格数量核对好,及时安上别忘掉。就是要求在看土建图时,一定要注意各种管、沟的进口、位置、大小、标高与安装图是否交圈;设备预留洞口要多大,留在什么部位,哪些地方要预埋铁件或预埋管等。

再穷

九、掌握技巧

看图纸和从事其他操作一样,除了熟练以外,还有技巧问题,看图的技巧因人而异,各不相同,现介绍几点。

①随看随记  看图时,应随手记下主要部位的做法和尺寸,记下需要解决的问题,并逐张看,逐张记,逐个解决疑难问题,以加深印象。

②先粗后细  先将全部图纸粗看一遍,大体形成一个整体概念,然后再逐张细看2~3遍。细看时,主要是了解详细的做法,逐个解决粗看中提出的一些疑问,从而加深理解,加深记忆。

③反复对照,找出规律对图纸大体看过一遍后,再将有关图纸摆在一起,反复对照.找出内在的规律和联系,从而巩固对图纸的理解。

④图上标注,加强记忆  为了看图方便,加深记忆,可把某些图纸上的尺寸、说明、型号等标注到常用图纸上,如标注到平面图上等。这样可以加深记忆,有利于发现问题。

十、形成整体概念

通过以上几个步骤的学习,对拟建工程就可以形成一个整体概念,对建筑物的特点、形状、尺寸、布置和要求已十分清楚。有了这个整体概念,在施工中就胸有成竹,可减少或避免错误。

因此,在学习图纸时,绝不能只看单张不看整体,就忙于开工。只有对建筑物形成了一个整体概念,才可以加深对工程的记忆和理解。

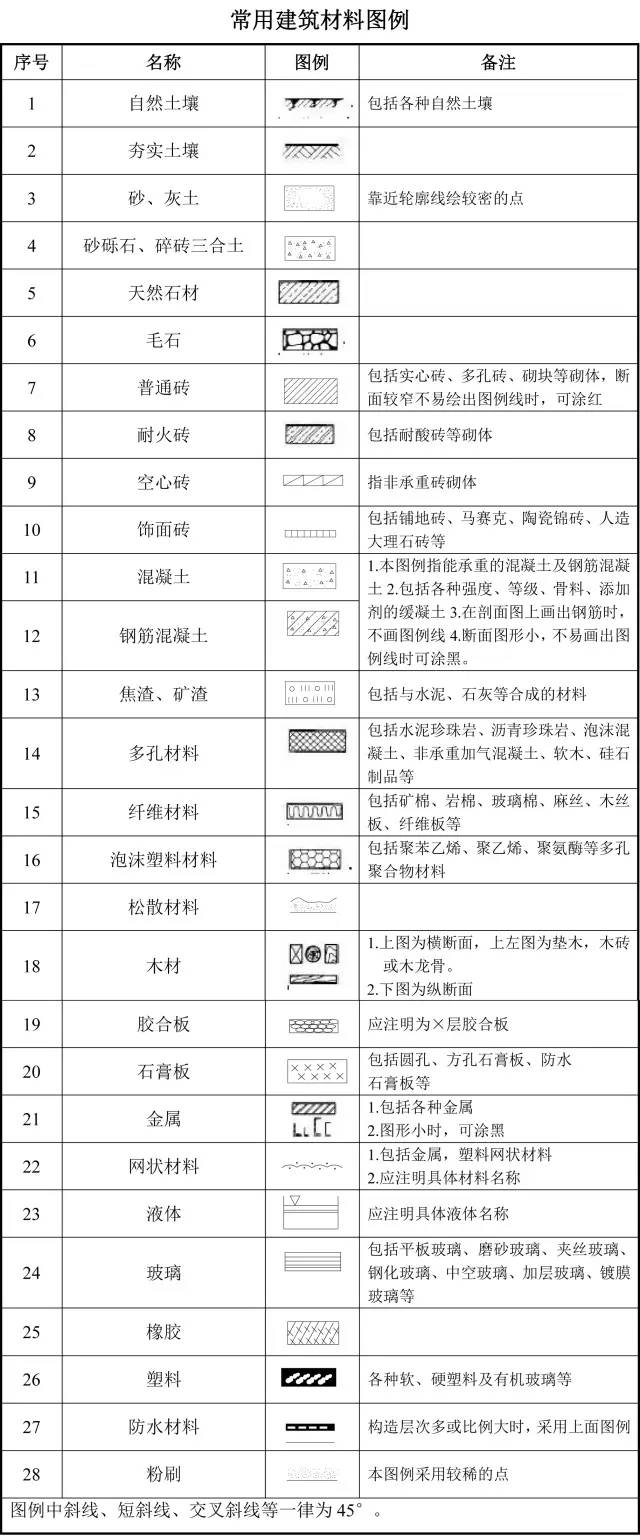

附钢筋平法图集常用符号解释

la:非抗震构件的钢筋锚固长度。

laE:抗震构件的钢筋锚固长度。

bw:剪力墙的厚度。

bf:转角处的暗柱的厚度。

ln:梁的净跨度。

llE:钢筋的搭接长度。

hc:支座的净宽度。

λv:为约束边缘构件的配筋特征值,计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算;箍筋或拉筋沿竖向间距:一级不宜大于100mm,

二级不宜大于150mm。

bf:剪力墙厚度。

bc:端柱端头的宽度。

bw:剪力墙厚度。

lc:为约束边缘构件沿墙肢的长度,不应小于图集中表内的数值、1.5bw和450mm三者的最大值,有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度;加300mm。

ln:梁跨度值。

lae:纵向受拉钢筋抗震锚固长度。

la:受拉钢筋最小锚固长度。

lle:纵向受拉钢筋抗震(绑扎)搭接长度。

ll:纵向受拉钢筋非抗震绑扎搭接长度。

lni:梁本跨的净跨值。

hac:暗柱长度。

Hn:所在楼层的柱净高。

hc:柱截面长边尺寸(圆柱为截面直径),也表示为端柱的宽度。

hw:抗震剪力墙墙肢的长度(也表示梁净高)。

hb:梁截面高度。

Ac:为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

再穷卖

各类结构构件名称代码

1、柱

KZ-框架柱

KZZ-框支柱

XZ-芯柱

LZ-梁上柱

QZ-剪力墙上柱

2、剪力墙

(1)墙柱

YDZ-约束边缘端柱

YAZ-约束边缘暗柱

YYZ-约束边缘翼墙柱

YJZ-约束边缘转角柱

GDZ-构造边缘端柱

GAZ-构造边缘暗柱

GYZ-构造边缘翼墙柱

GJZ-构造边缘转角柱

AZ-非边缘暗柱

FBZ-扶壁柱

(2)墙身

Q-剪力墙

(3)墙梁

LL-连梁(无交叉暗撑、钢筋)

LL(JC)连梁(有交叉暗撑)(03G)

LL(JG)连梁(有交叉钢筋)(03G)

LL(JC)连梁(对角暗撑配筋)

LL(JX)连梁(交叉斜筋配筋)

LL(DX)连梁(集中对角斜筋配筋)

AL-暗梁

BKL-边框梁

(4)墙洞

JD-矩形洞口

YD-圆形洞口

3、梁

KL-楼层框架梁

WKL-屋面框架梁

KZL-框支梁

L-非框架梁

XL-悬挑梁

JZL-井字梁

4、梁板式筏形基础

JZL-基础主梁

JCL-基础次梁

LPB-梁板筏基础平板

5、平板式筏形基础

ZXB-柱下板带

KZB-跨中板带

BPB-平板筏基础平板

6、筏形基础相关构造类型

SZD-上柱墩

XZD-下柱墩

WZJ-外包式柱脚

MZJ-埋入式柱脚

JK-基坑

HJD-后浇带

7、楼板

LB-楼面板

WB-屋面板

YXB-延伸悬挑板

XB-纯悬挑板

8、板带

ZSB-柱上板带

KZB-跨中板带

9、楼板相关构造类型

JQD-纵筋加强带

HJD-后浇带

ZMx-柱帽

SJB-局部升降板

JY-板加腋

BD-板开洞

FB-板翻边

TY-板挑檐

Crs-角部加强筋

Cis-悬挑阴角加强筋

Ces-悬挑阳角放射筋

Rh-抗冲切箍筋

Rb-抗冲切弯起筋

10、独立基础

DJj-普通独立基础阶形

DJp-普通独立基础坡形

BJj-杯口独立基础阶形

BJp-杯口独立基础坡形

11、条形基础梁

JL-基础梁

JQL-基础圈梁

12、条形基础底板

TJBp-条形基础底板坡形

TJBj-条形基础底板阶形

13、独立承台

CTj-独立承台阶形

CTp-独立承台坡形

14、承台梁

CTL-承台梁

15、基础连梁

JLL-基础连梁

16、地下框架梁

DKL-地下框架梁

17、基础相关构造类型

CJQ-窗井墙

JLL-基础连系梁

HJD-后浇带

SZD-上柱墩

XZD-下柱墩

JK-基坑(沟)
